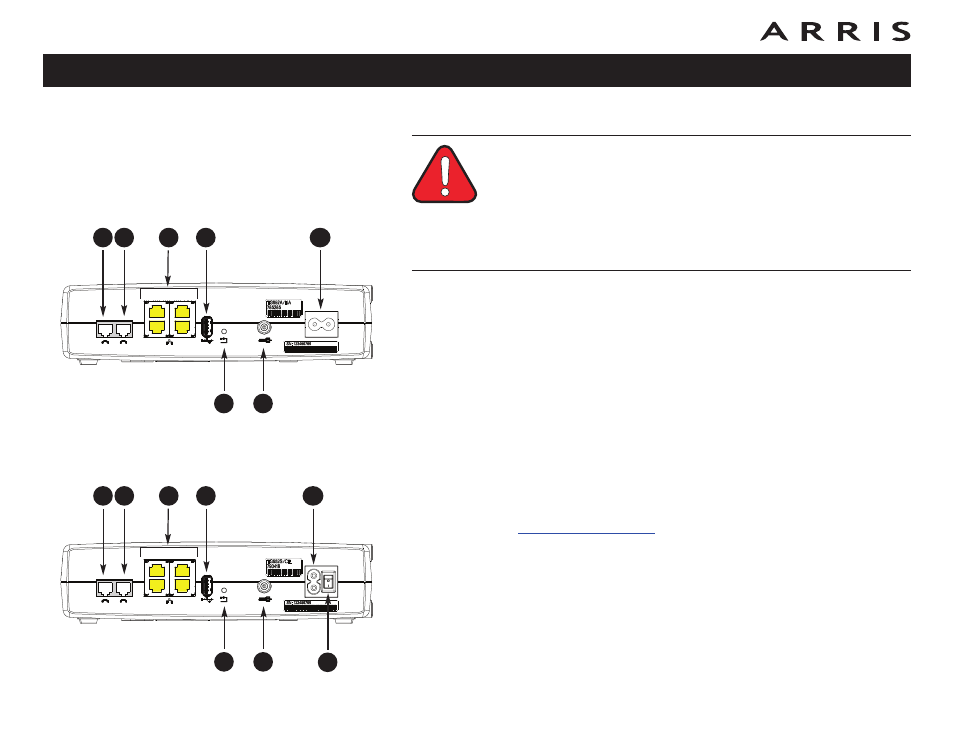

21 Manual del usuario de la puerta de enlace de telefonía Touchstone TG952
Conexión de la puerta de enlace de telefonía
ADVERTENCIA
Riesgo de lesiones o daños en el equipo
La conexión de la puerta de enlace de telefonía al cableado telefónico
doméstico existente sólo debe realizarla un instalador profesional. Se deben
retirar las conexiones físicas del proveedor telefónico anterior y revisar todo
el cableado; no debe haber ningún tipo de tensión. La cancelación del servicio
telefónico no es apropiada. Si no lo hace así, se podría producir la pérdida del
servicio o provocar un daño permanente en la puerta de enlace de telefonía.
1 Conecte un extremo del cable coaxial a la toma de salida o al divisor del
cable y el otro extremo al conector del cable de la puerta de enlace de
telefonía (F). Ajuste las conexiones manualmente y luego aplique 1/8 de
vuelta con una llave.
Nota: Para lograr un mejor rendimiento, utilice un cable coaxial de alta
calidad y reduzca o elimine los divisores entre la toma del cable y la puerta
de enlace de telefonía.
2 Conecte el enchufe del cable de alimentación al conector Power que está en
la parte trasera de la puerta de enlace de telefonía (G) y enchufe el cable
de alimentación en una toma de corriente de CA adecuada.
Sólo el modelo TG952S: Compruebe que el interruptor del panel trasero (H)
está en la posición de encendido.
La luz indicadora Power que está en la parte frontal de la puerta de enlace
de telefonía debería encenderse y parpadear una vez (consulte la tabla de
los LED que aparece en Uso de la puerta de enlace de telefonía). Consulte
la sección Solución de problemas si la luz indicadora Power no se enciende.
3 Conecte un extremo del cable Ethernet a cualquier puerto Ethernet de la
parte trasera de la puerta de enlace de telefonía, (C) y el otro extremo a un
puerto Ethernet del ordenador, concentrador o enrutador de banda ancha.
Nota: Si desea conectarlo al ordenador, utilice el cable Ethernet que viene
con el paquete de la puerta de enlace de telefonía.
4 Conecte un extremo del cable de teléfono a los puertos telefónicos que se
encuentran en la parte posterior del módem de telefonía (A o B). Conecte
el otro extremo al teléfono.
Seguridad Introducción Instalación
Configuración de
Ethernet Uso
Solución de
problemas Glosario
Tel 1 Tel 2 Ethernet 10/100/1000
USB Reset Cable 1
2
3
4
B A
E
C D G
Tel 1 Tel 2 Ethernet
10/100/1000
USB Reset Cable 1
2
3
4
TG952A/B
TG952S
F
B A
E
C D G
F H
