Conexión del módem de telefonía
ADVERTENCIA
Riesgo de lesiones o daños en el equipo
La conexión del módem de telefonía al cableado telefónico doméstico
existente sólo debe realizarla un instalador profesional. Se deben
retirar las conexiones físicas del proveedor telefónico anterior y
revisar todo el cableado; no debe haber ningún tipo de tensión. La
cancelación del servicio telefónico no es apropiada. Si no lo hace así,
se podría producir la pérdida del servicio o provocar un daño
permanente en el Módem de telefonía.
1 Conecte un extremo del cable coaxial a la toma de salida o al divisor del
cable y el otro extremo al conector del cable del módem de telefonía (F).
Ajuste las conexiones manualmente y luego aplique 1/8 de vuelta con una
llave.
Nota: Para lograr un mejor rendimiento, utilice un cable coaxial de alta calidad
tipo RG-6 y reduzca o elimine los divisores entre la toma del cable y el módem
de telefonía.
2 Conecte el enchufe del cable de alimentación al conector Power (G) del
módem de telefonía y enchufe el cable de alimentación a una toma de
corriente de CA adecuada.
La luz indicadora Power situada en la parte frontal del módem de telefonía
se enciende y parpadea una vez (consulte la tabla de los LED en la página
44). Consulte la sección Solución de problemas si la luz indicadora Power no
se enciende.
3 Una vez que haya conectado el cable coaxial y el cable de alimentación,
proceda según corresponda:
•
Conexiones Ethernet O
• Conexiones USB (siempre y cuando disponga de este dispositivo)
Nota: No conecte el mismo PC a los puertos Ethernet y USB simultáneamente.
Manual del usuario del módem de telefonía Touchstone TM722 22

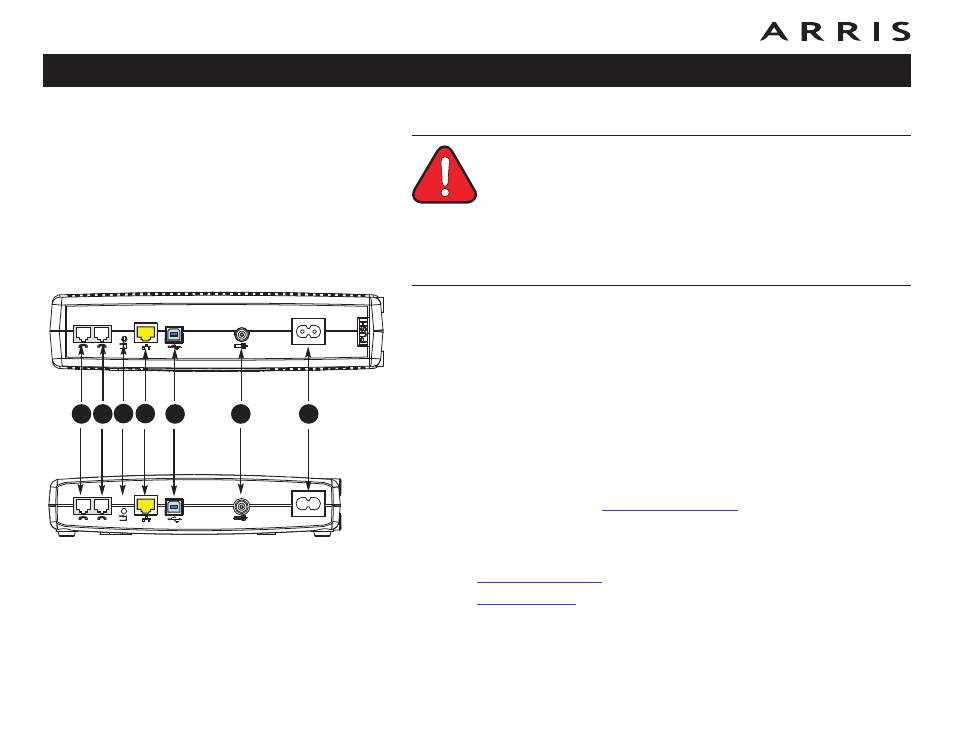

Ethernet
10/100/1000 USB Tel 1/2 Tel 2 Reset Cable
A C B D F E G
Ethernet
10/100/1000 USB Tel 1/2 Tel 2 Reset Cable
TM722G
TM722A/B
