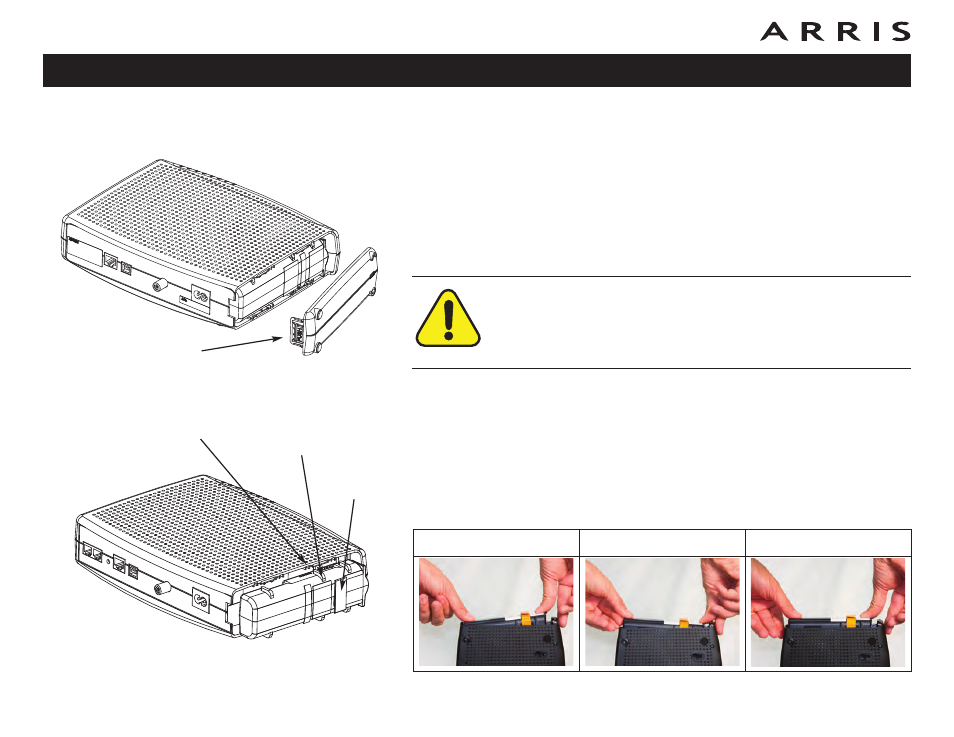

Instalación y sustitución de la batería de 4 pilas del
modelo TM722G
Siga este procedimiento para instalar o sustituir la batería de reserva de 4 pilas.
1 Presione hacia abajo y tire hacia atrás del pestillo que cierra la tapa de la
batería (en la parte inferior del módem de telefonía). Tire de la tapa hacia
usted. Retire la tapa y colóquela en un lugar seguro.
PRECAUCIÓN
Riesgo de daños en el equipo
Si inserta la batería de forma incorrecta, puede dañarse el conector
de batería del módem de telefonía. Siga atentamente las
instrucciones que se indican en el siguiente paso para evitar daños.
2 Sostenga la batería de manera que las guías de ésta se alineen con las ra-
nuras del Módem de telefonía y deslice la batería en el compartimento. El di-
agrama de la izquierda muestra la orientación correcta.
Nota: Las baterías no se insertarán por completo en el módem si no se ori-
entan de manera correcta. La batería debe deslizarse en la bahía sin gran es-
Manual del usuario del módem de telefonía Touchstone TM722
16
Asa de la
batería
Guía de la
batería
Ranura de la
batería
INCORRECTO
INCORRECTO
CORRECTO
Extremo del
pestillo
