CRT.OM.003678.DRM Página 17 Versión 1.0
Doremi Labs

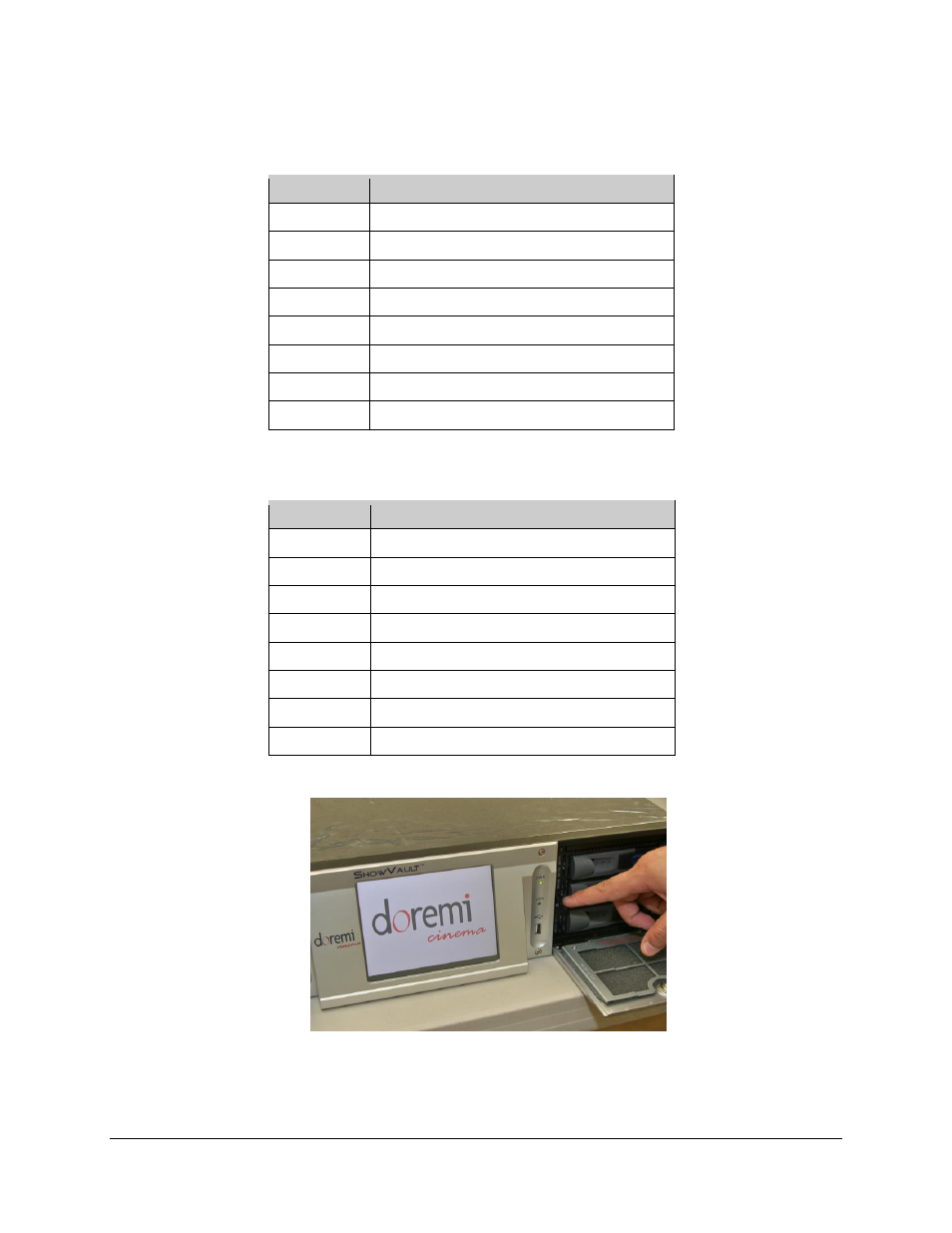

4.1.3.2 Información de disposición de pines de GPI

GPI sobre conectores RJ45:
N.° de pin Señal
1 GPI 0+
2 GPI 0-
3 GPI 1+
4 GPI 2+
5 GPI 2-
6 GPI 1-
7 GPI 3+
8 GPI 3-
4.1.3.3 Información de disposición de pines de GPO

7 GPO sobre conectores RJ45:
N.° de pin Señal
1 GPO 0
2 GPO 1
3 GPO 2
4 GPO 4
5 GPO 5
6 GPO 3
7 GPO 6
8 Tierra

Encienda el servidor ShowVault presionando el botón de encendido.
Figura 18: Encendido de ShowVault

Continúe con la siguiente sección para configurar el Administrador de dispositivos.
