CRT.OM.003678.DRM Página 16 Versión 1.0
Doremi Labs

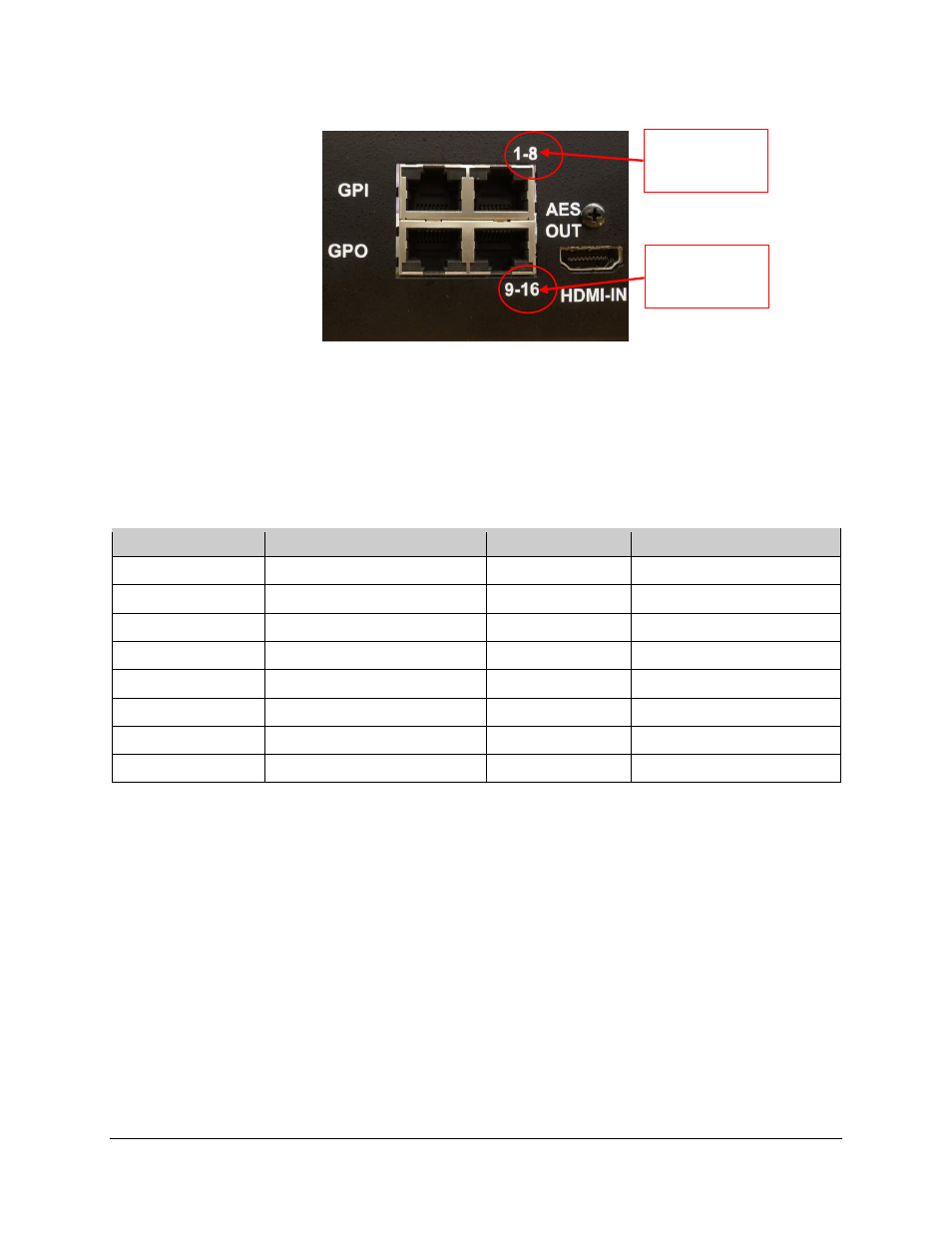

Figura 17: Conectores de GPIO y audio

Hay 4 conectores RJ-45 en el panel frontal de IMB (dos se utilizan para el audio y los
otros dos para la conexión del GPIO).

En las siguientes secciones se incluye información sobre la estructura de disposición de
pines para audio y GPIO.
4.1.3.1 Información de disposición de pines de AES de audio
Canales 9 a 16 Señal Canales 1 a 8 Señal
1 Canal 9 y 10 positivo 1 Canal 1 y 2 positivo
2 Canal 9 y 10 negativo 2 Canal 1 y 2 negativo
3 Canal 11 y 12 positivo 3 Canal 3 y 4 positivo
4 Canal 13 y 14 positivo 4 Canal 5 y 6 positivo
5 Canal 13 y 14 negativo 5 Canal 5 y 6 negativo
6 Canal 11 y 12 negativo 6 Canal 3 y 4 negativo
7 Canal 15 y 16 positivo 7 Canal 7 y 8 positivo
8 Canal 15 y 16 negativo 8 Canal 7 y 8 negativo
"9-16" denota los
canales 9 a 16
"1-8" denota los
canales 1 a 8
