CRT.OM.003680.DRM Página 9 Versión 1.0
Doremi Labs
3 Procedimiento de instalación del tablero IMB

A continuación, se muestra el tablero IMB:

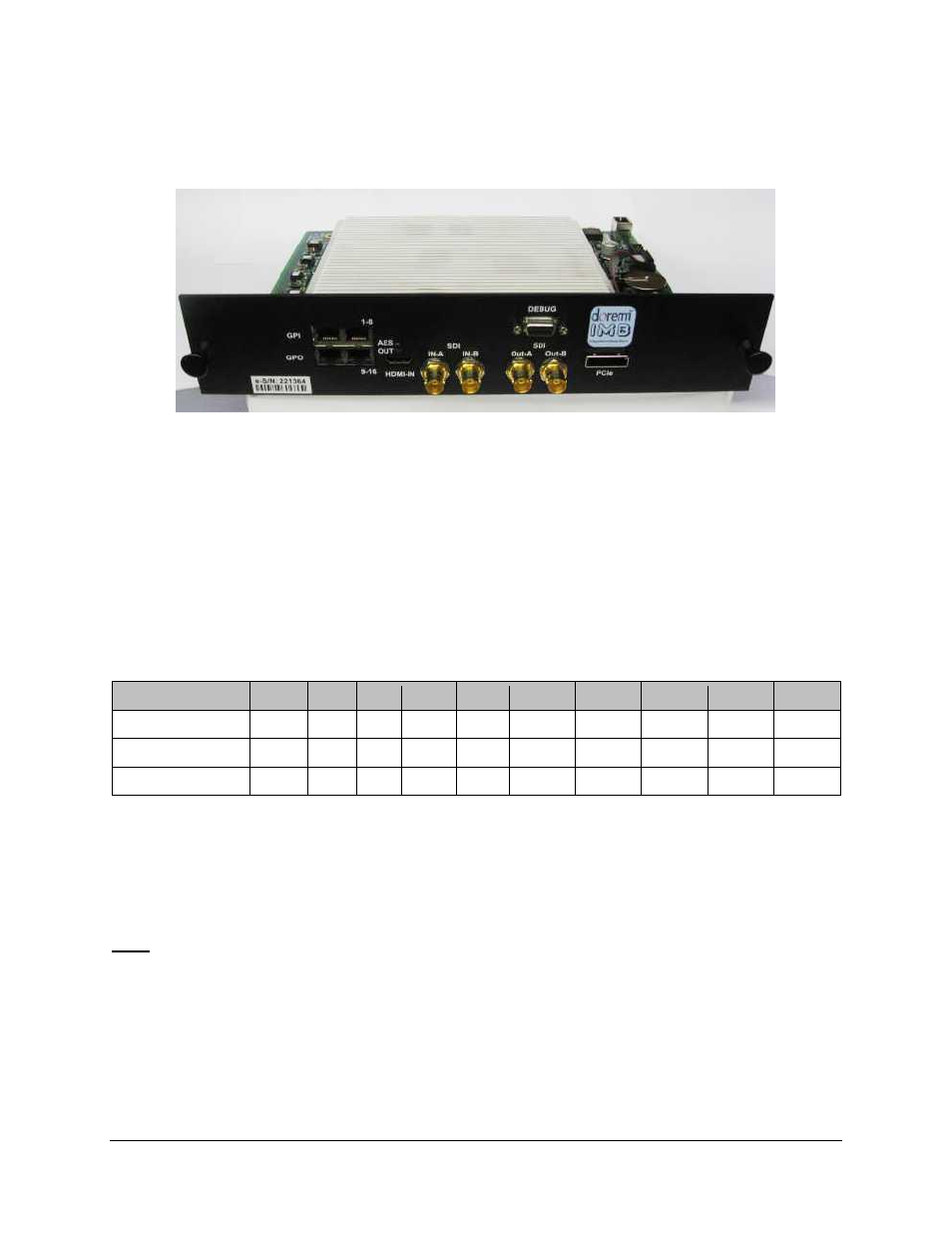

Figura 5: Tablero IMB con soporte de montaje Bracket
3.1.1 Entrada HD-SDI

Entrada HD-SDI dual en cumplimiento con las normas SMPTE 292M y SMPTE 372M.

Entrada HD-SDI con capacidad de admisión de señales de 3 GHz según SMPTE 424M.
La asignación según SMPTE 425M aún no se ha implementado, pero estará disponible
a través de la actualización de software.

A continuación se presentan los formatos 2D que actualmente admite la entrada HDSDI
del IMB:
Formato\fps 23.98 24 25 29.97 30 47.95 48 50 59.94 60
720p X X
1080i X X X X X
1080p X X X X X
3.1.2 Salida HD-SDI

IMB Versión A: La salida HD-SDI no está disponible.

IMB Versión E: Salida HD-SDI dual en cumplimiento con las normas SMPTE 292M y
SMPTE 372M. Salida HD-SDI con capacidad de admisión de señales de 3 GHz según
SMPTE 424M.
Nota: Con el firmware actual, no se utiliza la salida HD-SDI.
3.1.3 Entrada HDMI

El IMB incorpora la tecnología de Interfaz multimedia de alta definición. Entrada
compatible con HDMI® y HDCP, que admite video de color intenso de hasta 12 bits con
los siguientes formatos:
