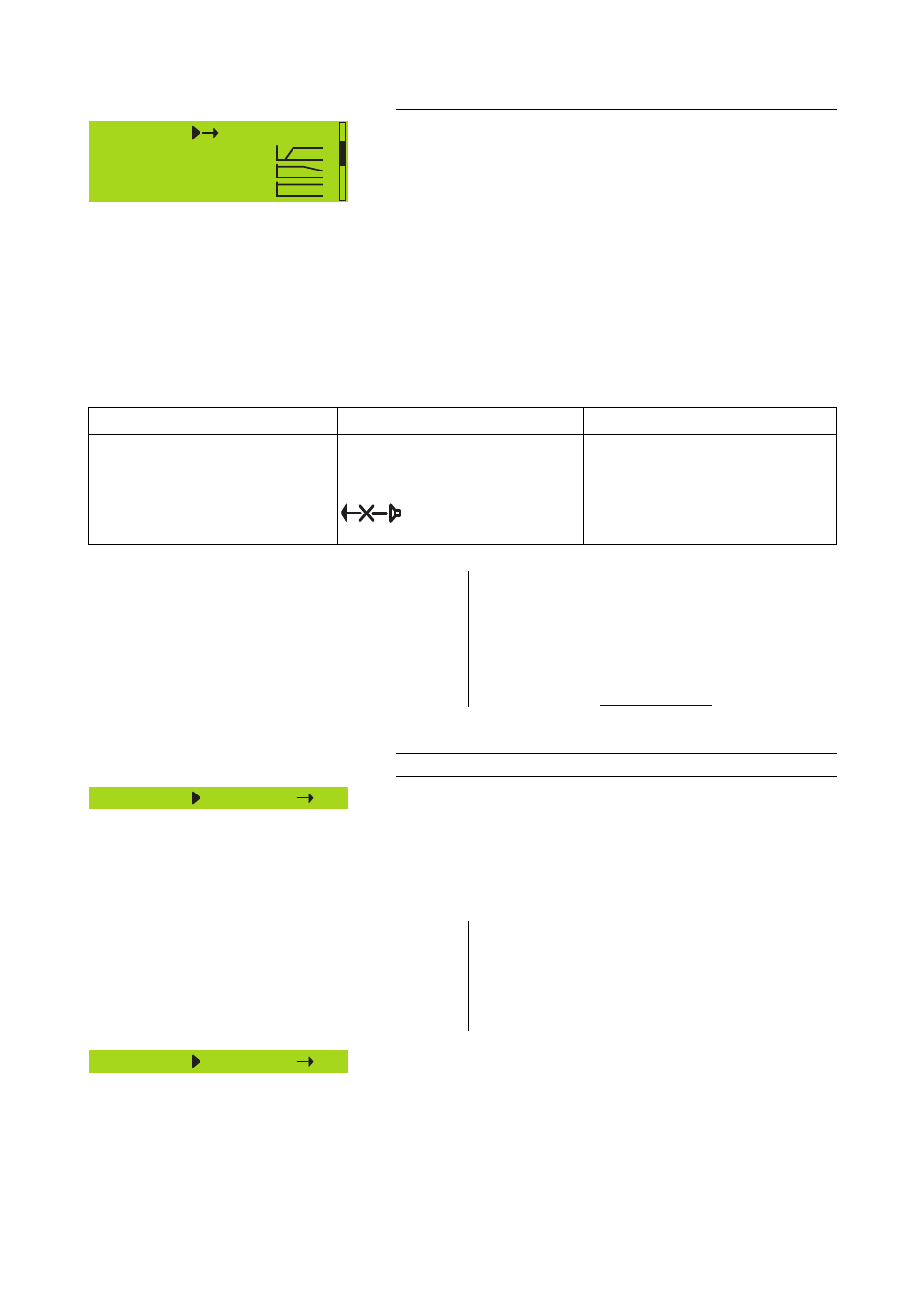

Filter_1, Filter_2, Filter_3
Speaker Q7
CUT on
HFA on
CPL off
El nombre del filtro se muestra a la izquierda de la pantalla LCD
seguido por su estado o valor y un pictograma o una representación
gráfica de la respuesta de frecuencia del filtro.
Los tipos de filtros disponibles varían en función de la configuración del
altavoz seleccionada.
La visualización de [---] indica que el filtro respectivo no está disponible
para el tipo de altavoz seleccionado.
on/off
El cambio esquemático correspondiente se indica mediante un
pictograma.
[Value] (Filter_3)
"Filter_3" se puede configurar en diferentes valores. El cambio
esquemático correspondiente se indica mediante un pictograma.
Filter_1 Filter_2 Filter_3
Configuración de frecuencias crossover
para TOP/SUB,
p. ej. CUT, 100 Hz, Infra, +B2
Compensación hacia la distancia de
escucha, p. ej. HFA, HFC.
CSA (arreglo de subwoofer cardioide)
Array-EQ (compensación de efectos del
“coupling” o acoplamiento) ⇒ CPL
Intervalo:
–9 dB ... 0 dB Cut (nivel Lo)
0 dB ... +5 dB Boost (65 Hz, Bell)
Tab. 2: Ajustes de Filter_1, _2, _3
Notas: En los manuales del altavoz respectivo se ofrece una
descripción detallada de los filtros disponibles para cada
altavoz.
Una descripción detallada de la función CSA (arreglo de
subwoofer cardioide) se ofrece en el documento de
información técnica TI 330 que se puede descargar del
sitio web de d&b en
www.dbaudio.com .
Ecualizador (EQ)
Equalizer off Set Un ecualizador paramétrico de 4 bandas, que proporciona filtrado
opcional Boost/Cut (“PEQ”) o Notch, está disponible para cada canal de
manera independiente en la ruta de la señal antes del circuito de
limitación. La función EQ incluye Master on/off, y cada una de las
cuatro bandas se pueden conmutar de manera independiente. En modo
Dual channel o Mix Top/Sub, las secciones EQ de ambos canales se
pueden vincular mediante la función "Link A»B" en el menú "Settings".
Nota: Si varias bandas de EQ se establecen con un refuerzo alto
en la misma gama de frecuencias,
pueden causar
desbordamientos en el DSP. Esos errores se reconocen
internamente y D12 silenciará el canal. Se mostrará el
mensaje de error "DSP Error 16". Para eliminar el error,
se pueden cambiar los filtros o desactivar la función EQ.
Equalizer on Set on/off
Conmutador principal de la función EQ.
