Características de la dispersión

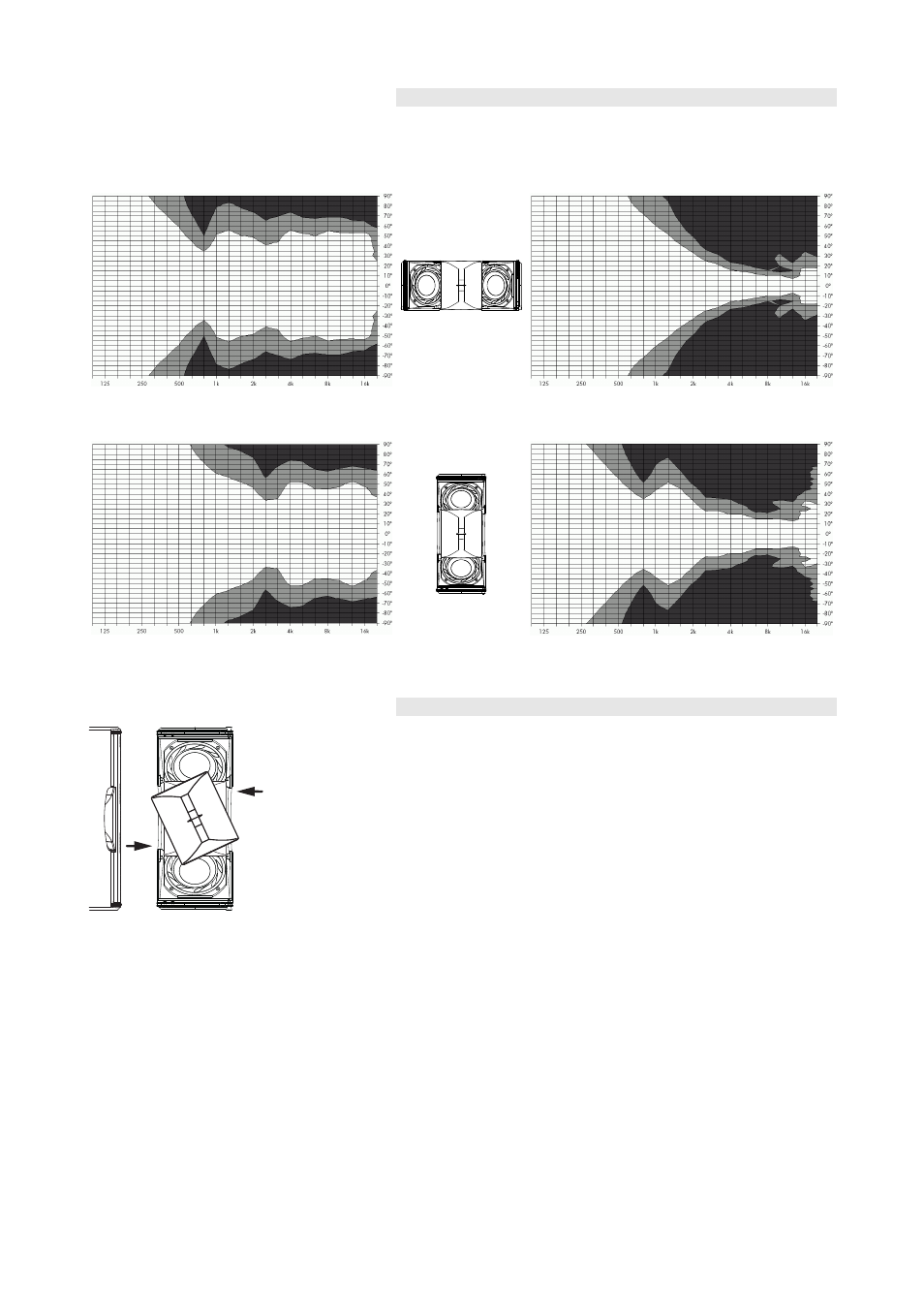

Los gráficos siguientes muestran el ángulo de dispersión sobre la
frecuencia de una sola caja T10, trazado con líneas de igual presión
acústica (isóbaras) a –6 dB y –12 dB.
Fig. 8: Diagrama de isóbara de fuente lineal de
T10, horizontal Fig. 9: Diagrama de isóbara de fuente lineal de
T10, vertical
Fig. 10: Diagrama de isóbara de fuente puntual
de T10, horizontal Fig. 11: Diagrama de isóbara de fuente puntual
de T10, vertical
Alteración de la dispersión de la bocina de HF
Fig. 12: Giro de la trompeta
(para que se vea mejor, se muestra sin la rejilla frontal)
El cambio entre las configuraciones de fuente puntual a lineal se realiza
simplemente girando la trompeta 90°. Se puede acceder fácilmente a la
trompeta desde fuera de la caja y se puede girar sin herramientas o
extraerla de la rejilla frontal.
Para ello, se accede a través de la abertura en los lados de la caja y se
gira la bocina mediante un mecanismo que proporciona detenciones
para el bloqueo tanto en las posiciones de fuente lineal como puntual.
