Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT, HFA,
HFC y CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja frecuencia
del T10. El T10 ya estará configurado para utilizarlo con T-SUB o con
otros subwoofers activos de d&b.
Circuito HFA (sólo configuración T10 PS)
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

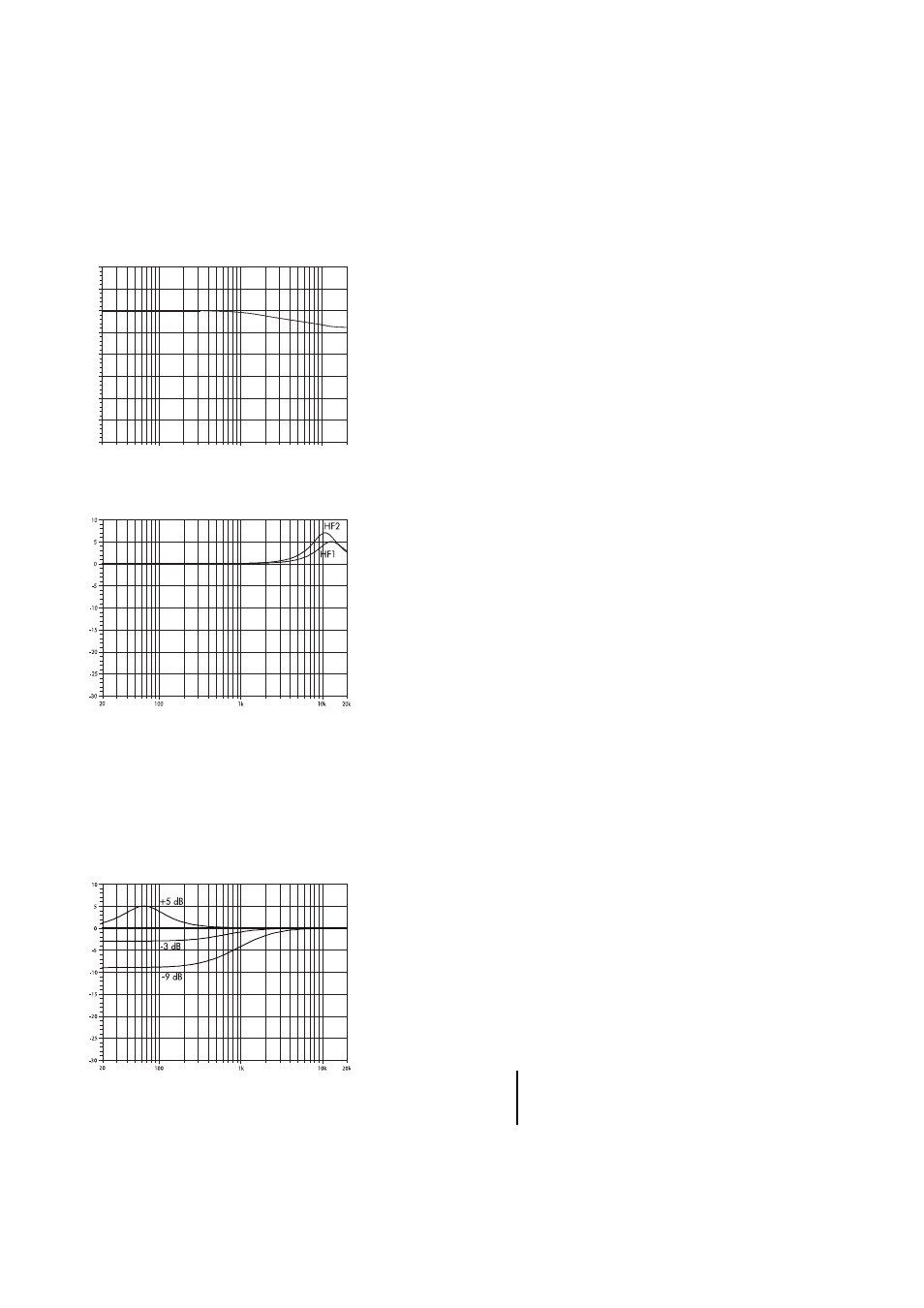

Fig. 5: Corrección de la respuesta de
frecuencia del circuito HFA
En modo HFA (Atenuación de alta frecuencia), la respuesta de HF del
sistema T10 está atenuada. HFA proporciona una respuesta de
frecuencia natural y balanceada cuando una unidad se sitúa cerca de
los oyentes en campo próximo o se utiliza en retraso (delay).
La Atenuación de alta frecuencia empieza gradualmente a 1 kHz,
disminuyendo aproximadamente 3 dB a 10 kHz. Esta atenuación imita
la disminución en la respuesta de frecuencia que se experimenta
cuando se escucha un sistema desde una distancia en una sala o
auditorio típicamente reverberante.
Circuito HFC (sólo configuraciones Arc/Line de T10)
Fig. 6: Corrección de la respuesta de
frecuencia del circuito HFC
La selección del circuito HFC (siglas en inglés de Compensación de altas
frecuencias) compensa la pérdida de energía de altas frecuencias
debida a la absorción en aire cuando los altavoces se utilizan para
cubrir las posiciones de escucha en campo lejano.
El circuito HFC tiene dos ajustes (HF1, HF2) para las diferentes
distancias que las cajas tienen que cubrir. Los ajustes deben utilizarse de
manera selectiva, sólo para aquellas cajas que cubran las distancias
respectivas, HF1 para distancias superiores a 25 m (80 ft), HF2 para
distancias superiores a 50 m (160 ft).
La compensación se ha ajustado para una humedad relativa normal del
40%. Con una humedad inferior se incrementa la absorción por el aire,
por lo tanto las distancias en las que la configuración respectiva de HFC
ofrecerá una ecualización correcta serán más cortas que lo que se ha
indicado más arriba.
La función HFC ofrece el balance de sonido correcto entre las zonas de
público cercanas y alejadas, al tiempo que todos los amplificadores del
arreglo se pueden alimentar con la misma señal.
Circuito CPL
Fig. 7: Corrección de la respuesta de
frecuencia del circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los efectos de
acoplamiento o suma positiva de graves entre las cajas; estos efectos se
incrementan a medida que se amplía la longitud del arreglo lineal. CPL
empieza gradualmente a 1 kHz, con la atenuación máxima por debajo
de 400 Hz, y proporciona una respuesta de frecuencia balanceada
cuando las cajas T10 se utilizan en arreglos de cuatro o más. La función
del circuito CPL en el amplificador D12 se muestra en el diagrama
opuesto y se puede configurar en valores de atenuación en dB entre –9
y 0, o un valor de CPL positivo que crea un refuerzo ajustable de baja
frecuencia de unos 65 Hz (de 0 a +5 dB).
¡PRECAUCIÓN! Tenga en cuenta que todas las cajas dentro del
arreglo lineal deberán funcionar con la misma
configuración de CPL.
