Ajustes del controlador
Para el ajuste acústico, seleccione las funciones CUT, HFA o CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja frecuencia
del M4. El M4 ya está configurado para utilizarlo con los subwoofers
Q-SUB, J-SUB o con la Serie C de d&b.
Circuito HFA
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

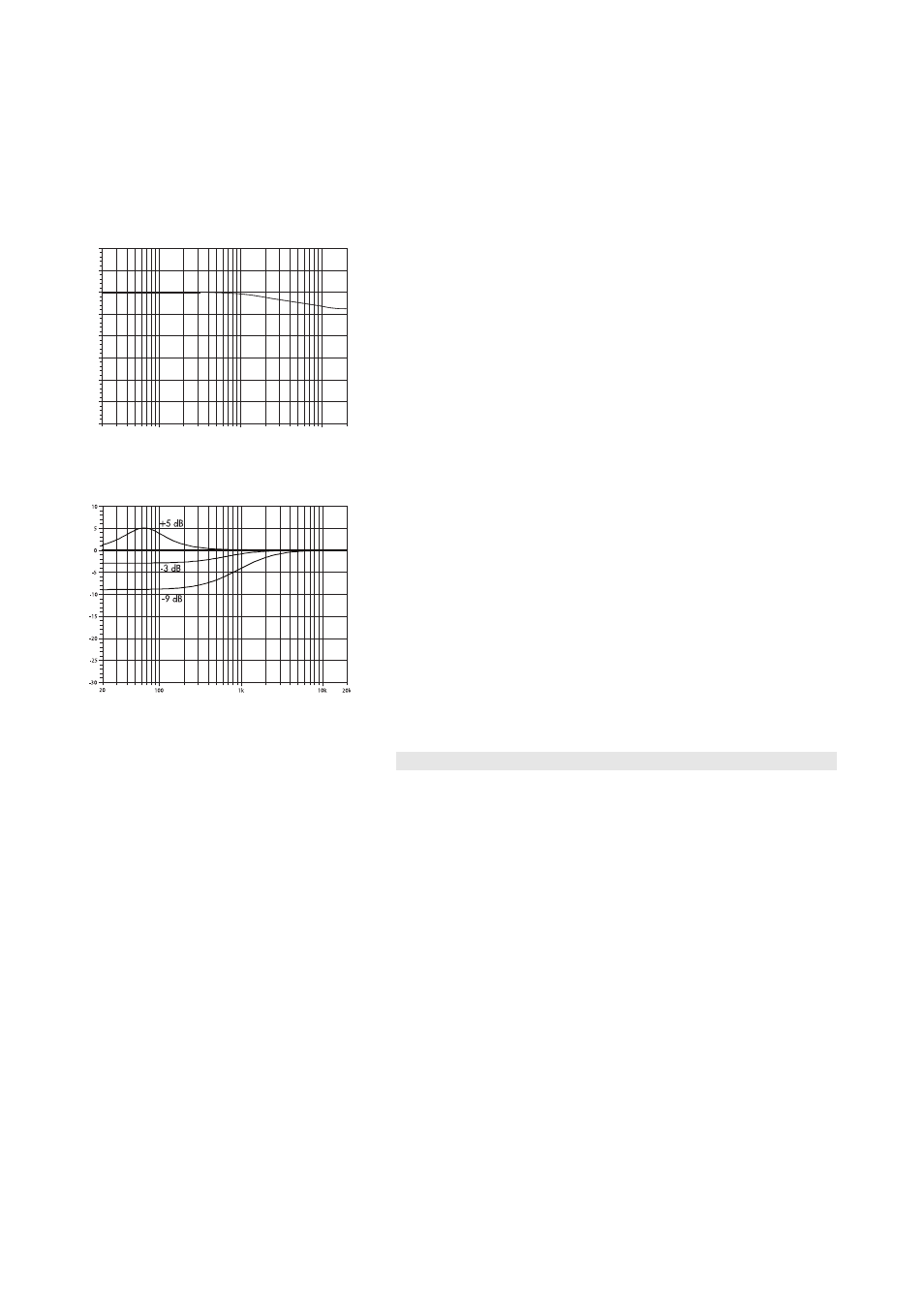

Corrección de la respuesta de frecuencia
del circuito HFA
En modo HFA (Atenuación de alta frecuencia), la respuesta de HF del
sistema está atenuada. HFA proporciona una respuesta de frecuencia
natural y balanceada cuando una caja se sitúa cerca de los oyentes en
campo próximo o se utiliza como Retraso.
La Atenuación de alta frecuencia empieza gradualmente a 1 kHz,
disminuyendo aproximadamente 3 dB a 10 kHz. Esta atenuación imita
la disminución en la respuesta de frecuencia que se experimenta
cuando se escucha un sistema desde una distancia en una sala o
auditorio típicamente reverberante.
Circuito CPL
Corrección de la respuesta de frecuencia
del circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los efectos del
acoplamiento o suma positiva de graves entre las cajas cuando se
montan arreglos acoplados cercanos. CPL empieza gradualmente a
1 kHz, con la atenuación máxima por debajo de 400 Hz, y proporciona
una respuesta de frecuencia balanceada cuando las cajas M4 se
utilizan en arreglos de dos o más. La función del circuito CPL en el
amplificador D12 se muestra en el diagrama opuesto y se puede
configurar en valores de atenuación en dB entre –9 y 0.
Los valores CPL positivos crean un refuerzo de baja frecuencia ajustable
(de 0 a +5 dB) y se puede configurar cuando el M4 se utiliza como
altavoz PA de rango completo. Para una sola caja en condiciones al
aire libre, se recomienda un valor de +3 dB.
Funcionamiento con E-PAC
La selección del modo M4 permite que E-PAC accione un altavoz M4.
El modo LO IMP configura el E-PAC para accionar un máximo de dos
altavoces M4 con una reducción de 6 dB en el nivel de entrada de los
altavoces.
Para el ajuste acústico, se pueden seleccionar las funciones CUT y HFA.
Las características se describen en la sección anterior "Funcionamiento
con D6 o D12".
M4 Manual (1.7 ES) Página 6 de 10
