Funcionamiento con D6 o D12
Seleccione la configuración de controlador M4.
Funcionamiento con D6
Se pueden alimentar hasta un total de dos M4 en pasivo por cada
canal de amplificador D6.
Funcionamiento con D12
El D12 permite que la caja M4 funcione tanto en modo "2-Way Active"
[Activo de 2 vías] como en modo pasivo.
Funcionamiento activo ("2-Way Active")
¡IMPORTANTE! La selección del modo "2-Way Active" con la configuración para M4
permite que por cada amplificador D12 funcionen activamente hasta
dos cajas M4. En aplicaciones con niveles continuos suaves y bajas
temperaturas ambiente se pueden conectar hasta tres cajas.
INPUT A/B OUT A
2-Way
OUT B
2-Way AMP B
AMP A
Low
High

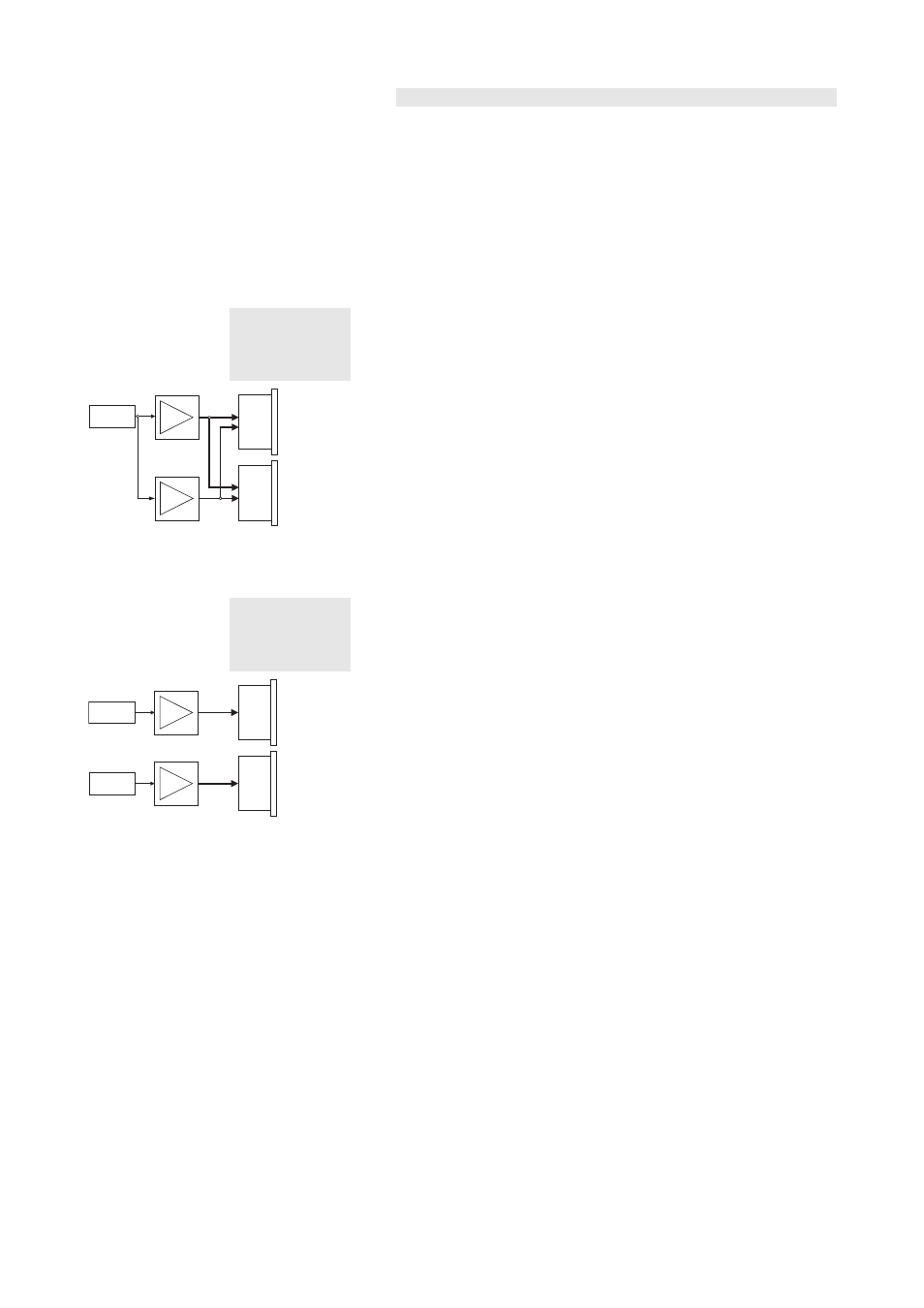

Ruta de entrada/salida '2-Way Active',
D12
En el modo "2-Way Active", los recorridos de D12 separan las señales
de LF y HF (alta y baja frecuencia) hacia los canales del amplificador.
Los pins 1/2 de ambos conectores de salida EP5 (NL4: 1+/1–)
transportan la señal de LF; los pins 3/4 (NL4: 2+/2–) la señal de HF. La
asignación del pin conector de salida se establece automáticamente
cuando se selecciona el modo "2-Way Active".
La entrade de señal puede introducirse tanto en el INPUT A como en el
INPUT B y se enruta (vincula) a cualquiera de los dos canales del
amplificador internamente.
Funcionamiento pasivo (modo "Dual channel")
¡IMPORTANTE! La selección de "Dual channel mode" [Canal dual] con la configuración
para M4 permite que por el canal respectivo funcionen hasta dos cajas
M4. En aplicaciones con niveles continuos suaves y bajas temperaturas
ambiente se pueden conectar hasta tres cajas por canal.
OUT A
OUT B AMP B
AMP A INPUT A/B
INPUT A/B
Ruta de entrada/salida 'Dual Channel',
D12
En el modo "Dual channel" cada canal del amplificador activa todos los
pins de salida de su respectivo conector de salida, por tanto activa las
secciones HF y LF de las cajas a través de sus redes de frecuencia de
cruce pasiva. Los pins 1/3 del conector de salida EP5 (NL4: 1+/2+)
transportan los componentes positivos de la señal, y los pins 2/4 (NL4:
1–/2–) los negativos.
Funcionamiento pasivo (modo "Mix TOP/SUB")
Con sus cables de conector estándar, el M4 necesita que se activen
4 cables y, por tanto, no se puede utilizar en "Mix TOP/SUB mode"
(Mezclar TOP/SUB). No obstante, para un uso permanente en pasivo
utilice un cableado dedicado y la configuración de M4 también estará
disponible en modo "Mix TOP/SUB".
