Ajustes del controlador

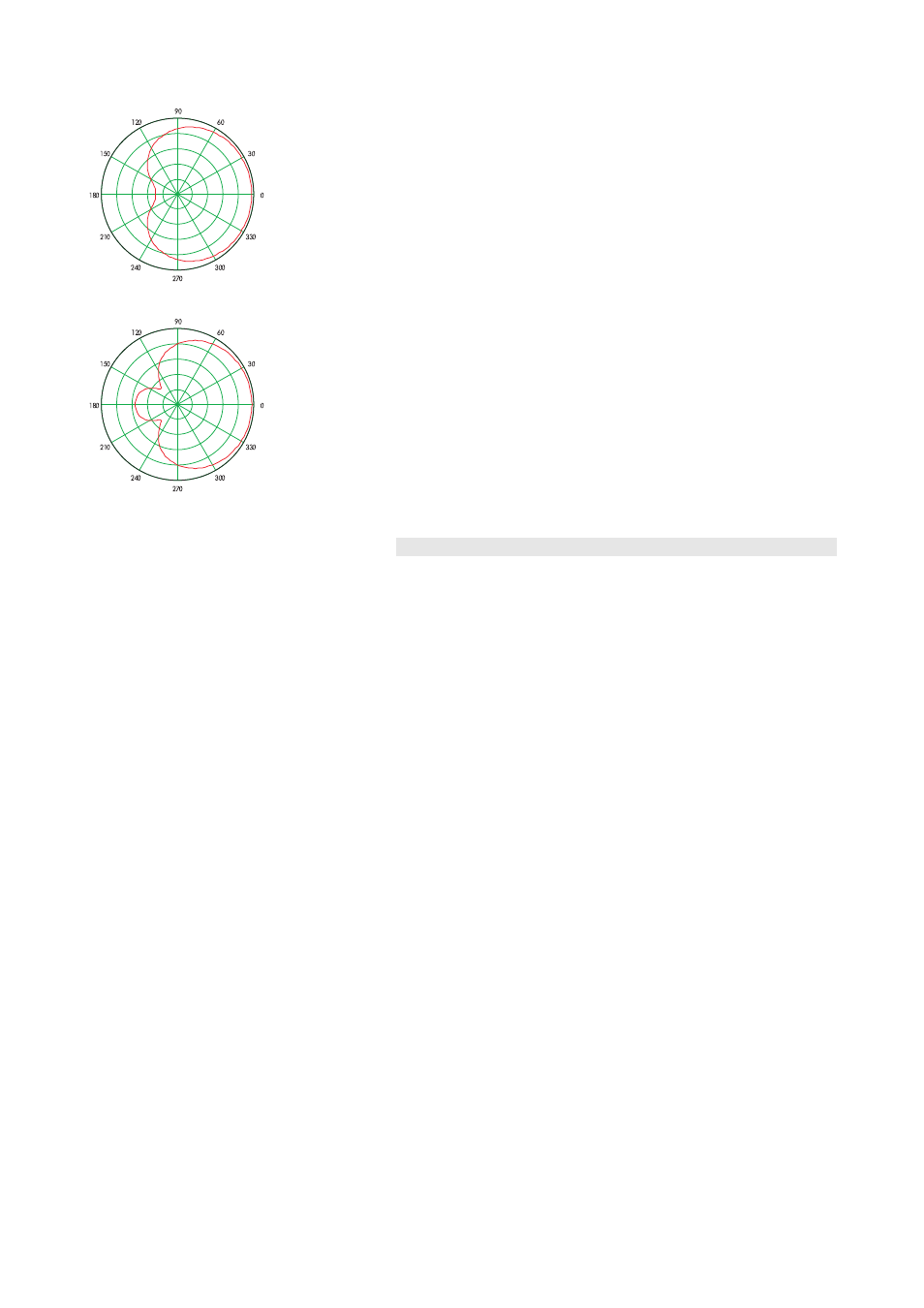

Fig. 4: Patrón polar cardioide
Fig. 5: Patrón polar hipercardioide
Circuito INFRA
Si se selecciona el circuito INFRA, la frecuencia superior de
funcionamiento del sistema se reduce desde 100 Hz a 70 Hz. El J-SUB
se puede utilizar como complemento de los sistemas de altavoces
aplicables de d&b funcionando en modo full range o rango completo.
Circuito HCD
La selección de HCD (hipercardioide) optimiza el ajuste del canal frontal
y posterior para el máximo rechazo a izquierda y derecha detrás de la
caja, lo cual proporciona un patrón de dispersión hipercardioide. Esta
característica es especialmente útil para una configuración con
subwoofers apilados en los lados izquierdo y derecho de un escenario y
proporcionará una mínima interferencia en el escenario.
El modo HCD se puede utilizar para que emita en espacios abiertos o
delante de paredes. La distancia mínima a las paredes posteriores la
proporcionan las ruedas en la parte posterior de la caja. También en el
modo HCD, las columnas adyacentes de J-SUB deben estar separadas
como mínimo 60 cm (2 ft).
Especificaciones técnicas
Datos del sistema J-SUB
Respuesta de frecuencia (–5 dB estándar)........................................32 Hz ... 100 Hz
Respuesta de frecuencia (–5 dB modo INFRA)....................................32 Hz ... 70 Hz
Máx. presión acústica (una sola caja, 1 m, campo libre)
con D12.......................................................................................................................138 dB
con D80.......................................................................................................................139 dB
(pico máx. SPL con música)
Altavoz J-SUB
Impedancia nominal parte frontal/posterior..............................................4/8 ohmios
Manejo de potencia parte frontal (RMS/pico 10 ms)..........................800/3200 W
Manejo de potencia parte posterior (RMS/pico 10 ms)......................400/1600 W
Componentes..........................................................................................3 motores de 18”
Conexiones.................................................................................................................1 x EP5
..................................................................................................................(opcional 1 x NL8)
Asignaciones de pins
NLT4F..............................1+: Frontal+/1–: Frontal–/2+: Posterior+/2–: Posterior–
EP5......................................................................1: Frontal+/2: Frontal–/3: Posterior+/
....................................................................................4: Posterior–/5: SenseDrive frontal
NL8............................................................1+: Frontal+/1–: Frontal–/4+: Posterior+/
...............................................................................4–: Posterior–/3–: SenseDrive frontal
Peso...............................................................................................................106 kg (234 lb)
