Conexiones
1
2
3
4
5
Sense D rive

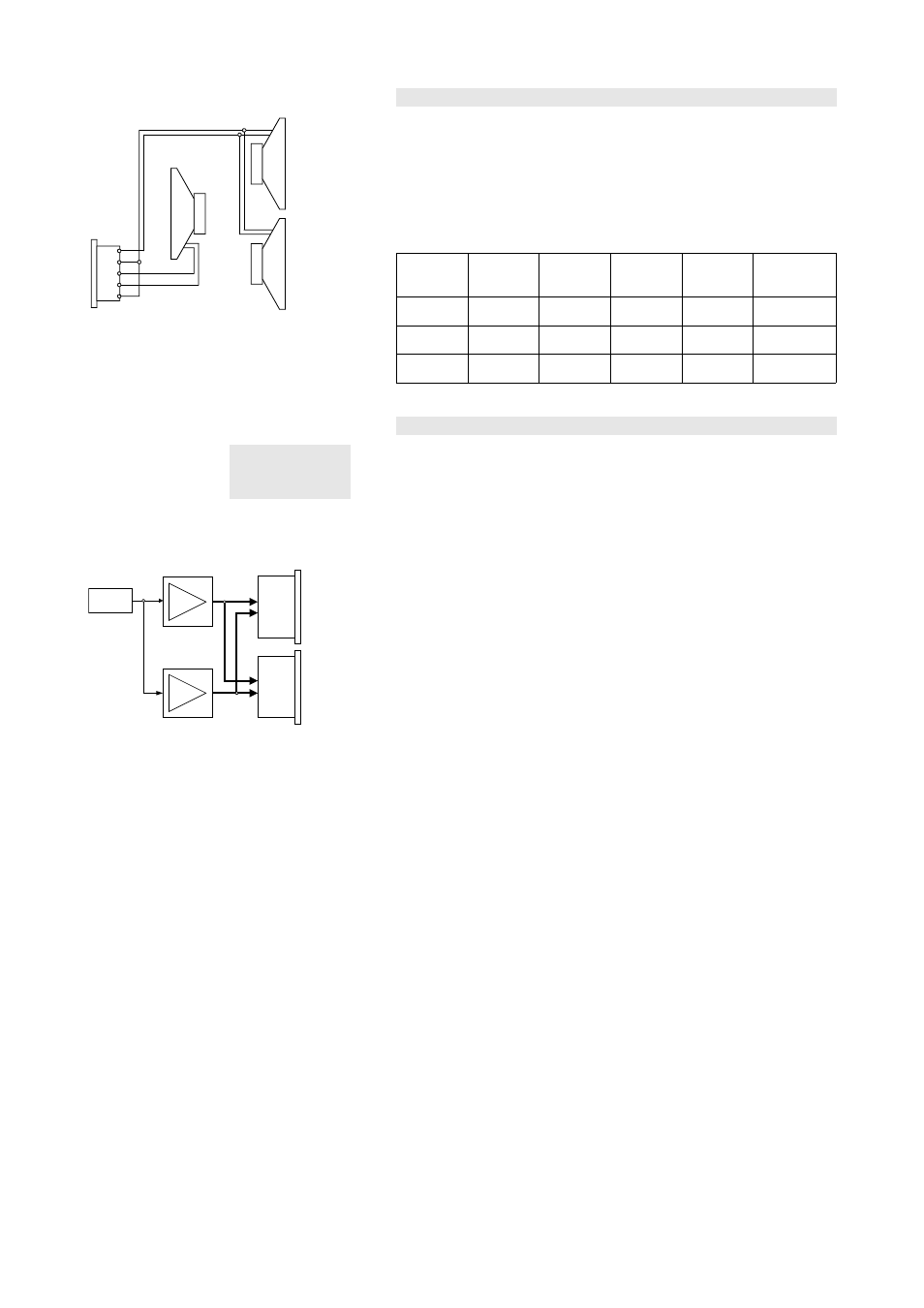

Fig. 2: Cables del conector
La caja J-SUB está provista con un solo conector NLT4F. Utiliza las
asignaciones de pines 1+/1– para los motores frontales. Los pines 2+/
2– accionan el motor posterior.
J-SUB se puede suministrar con un conector EP5 o NL8 como opción.
Los equivalentes de los pines de los conectores NLT4F, EP5 y NL8 se
enumeran en la tabla siguiente.
LF +
Frontal
LF –
Frontal
LF +
Posterior
LF –
Posterior
SenseDrive
Frontal
NLT4F 1+ 1– 2+ 2– n.d.
EP5 1 2 3 4 5
NL8 1+ 1– 4+ 4– 3–
Funcionamiento
¡PRECAUCIÓN! Los altavoces J-SUB sólo deben funcionar con un amplificador de d&b
configurado para J-SUB; en caso contrario, existe el riesgo de dañar
los componentes del altavoz.
Con la selección de "2-Way Active (activo de 2 vías)" y el modo J-SUB,
cada par de canales de salida del amplificador accionará una sola caja
J-SUB.
INPUT A
OUT A
2-Way
SenseDrive
OUT B
2-Way AMP B
AMP A
Fig. 3: Ruta de entrada/salida del D12 en
modo activo de 2 vías
La señal de entrada se alimenta a un canal del amplificador, y la señal
de entrada se enruta (conecta) al segundo canal internamente.
En el caso del amplificador D12, para habilitar SenseDrive, la caja del
altavoz debe estar conectada a la salida A.
En su modo estándar, el J-SUB se puede utilizar como subwoofer para
los sistemas de altavoces aplicables de d&b que funcionan en modo
CUT. En este modo, los dos canales del sistema se ajustan para crear un
patrón de dispersión cardioide y proporcionar así el máximo rechazo
hacia atrás. Se puede utilizar en combinaciones voladas o apiladas con
una distancia mínima de 60 cm (2 ft) entre las columnas adyacentes de
cajas.
J-SUB Manual (1.4 ES) Página 5 de 9
