2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Funcionamiento con D6 o D12
Seleccione el ajuste de controlador E4 para el altavoz E4 y E5
para el E5.
En el amplificador D12 están disponibles en los modos "Dual
Channel" y "Mix TOP/SUB". Para combinar con subwoofers
activos alimentados por un solo cable de 4/5 hilos, debe seleccio‐
narse el modo "Mix TOP/SUB".
Cada canal de los amplificadores D6 o D12 puede accionar
hasta un total de cuatro altavoces E4 o E5.
2.3.1. Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT,
HFA y CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja fre‐
cuencia de las cajas. Las cajas ya estarán configuradas para utili‐
zarlas con los subwoofers activos de d&b.
Circuito HFA
En modo HFA (Atenuación de alta frecuencia), la respuesta de HF
del sistema está atenuada. HFA proporciona una respuesta de fre‐
cuencia natural y balanceada cuando una unidad se sitúa cerca
de los oyentes en campo próximo o se utiliza en retraso (delay).
La Atenuación de alta frecuencia empieza gradualmente a 1 kHz,
disminuyendo aproximadamente 3 dB a 10 kHz. Esta atenuación
imita la disminución en la respuesta de frecuencia que se experi‐
menta cuando se escucha un sistema desde una distancia en una
sala o auditorio típicamente reverberante.
Circuito CPL
El circuito CPL (de Coupling o Acoplamiento) compensa los
efectos de acoplamiento o suma positiva de graves entre las cajas
cuando se montan arreglos acoplados cercanos. CPL empieza
gradualmente a 1 kHz, con la atenuación máxima por debajo de
200 Hz. Para conseguir una respuesta de frecuencia equilibrada,
el circuito CPL se puede configurar hasta valores de atenuación en
dB entre 0 y –9.
Los valores CPL positivos crean un refuerzo de baja frecuencia
ajustable (de 0 a +5 dB) y pueden seleccionarse cuando el sis‐
tema trabaje en modo de rango completo sin subwoofers.
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

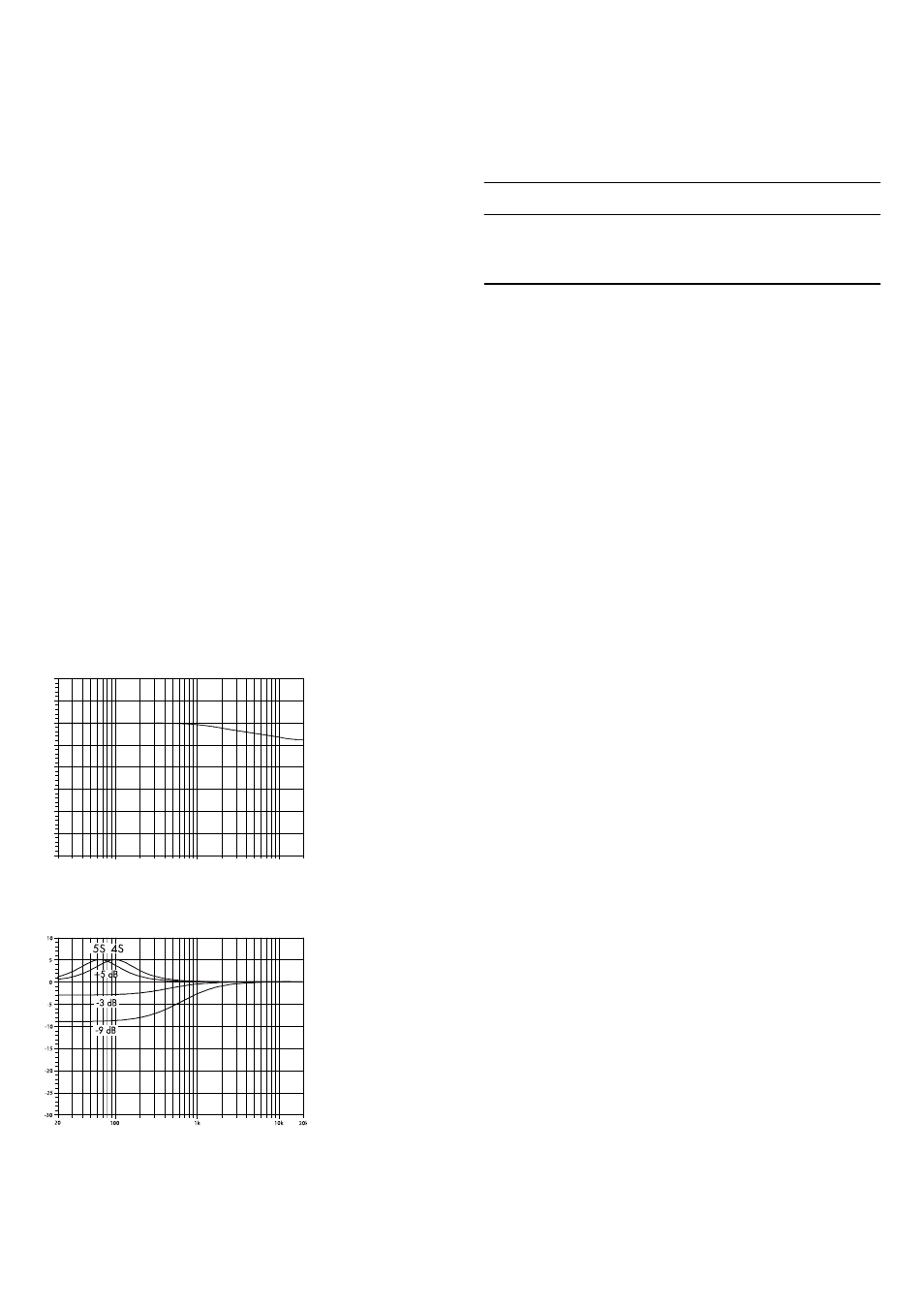

Fig. 3: Corrección de la respuesta de frecuencia del circuito HFA
Fig. 4: Corrección de la respuesta de frecuencia del circuito CPL
