2.1. Descripción del producto
Las cajas E4 y E5 son diseños pasivos ligeros de 2 vías que uti‐
lizan altavoces de agudos de dispersión ancha montados coaxial‐
mente. El diseño coaxial ofrece un patrón de dispersión simétrico
en las zonas horizontal y vertical mientras que las cajas se puede
montar en cualquier posición.
La E4 utiliza un motor de neodimio de bajas frecuencias (LF) de 4”
en una caja sellada ultracompacta. Su respuesta de frecuencia se
extiende desde 130 Hz hasta 20 kHz.
La E5 utiliza un motor de ferrita de bajas frecuencias (LF) de 5” en
una caja bass-reflex y cubre el intervalo de 85 Hz a 20 kHz.
Ambos sistemas se pueden utilizar de modo independiente o con
el complemento de diferentes subwoofers de la Serie E.
Las cajas están moldeadas por inyección y acabados de pintura
negra resistente a los impactos. Las partes frontales de las cajas
del altavoz están protegidas por una rejilla metálica rígida.
Los paneles posteriores de E4 y E5 incorporan una inserción ros‐
cada M10 para admitir el accesorio Z5356 Brazo articulado
autoblocante de E4/E5.
Además, integra un gancho de seguridad [S] en el panel posterior
para permitir la conexión de un cable de seguridad auxiliar.
¡ATENCIÓN!
No es un dispositivo para la suspensión de
cargas
El gancho de seguridad [S] no debe utilizarse bajo ninguna cir‐
cunstancia para soportar otras cargas.
2.2. Conexiones
Las cajas están provistas con un par de conectores NL4 y un
bloque con dos terminal push para cable pelado (o conectores
aéreos) (PT - sección transversal de hasta 6 mm
2 /AWG 10).
Todos los pins de ambos conectores están cableados en paralelo.
La caja utiliza asignaciones de pins 1+/1–. Los pins 2+/2– se
designan a los subwoofers activos.
Los equivalentes de los pins de los conectores aplicables se enu‐
meran en la tabla siguiente.
NL4 1+ 1– 2+ 2–
PT Rojo (+) Negro (–) n.d. n.d.

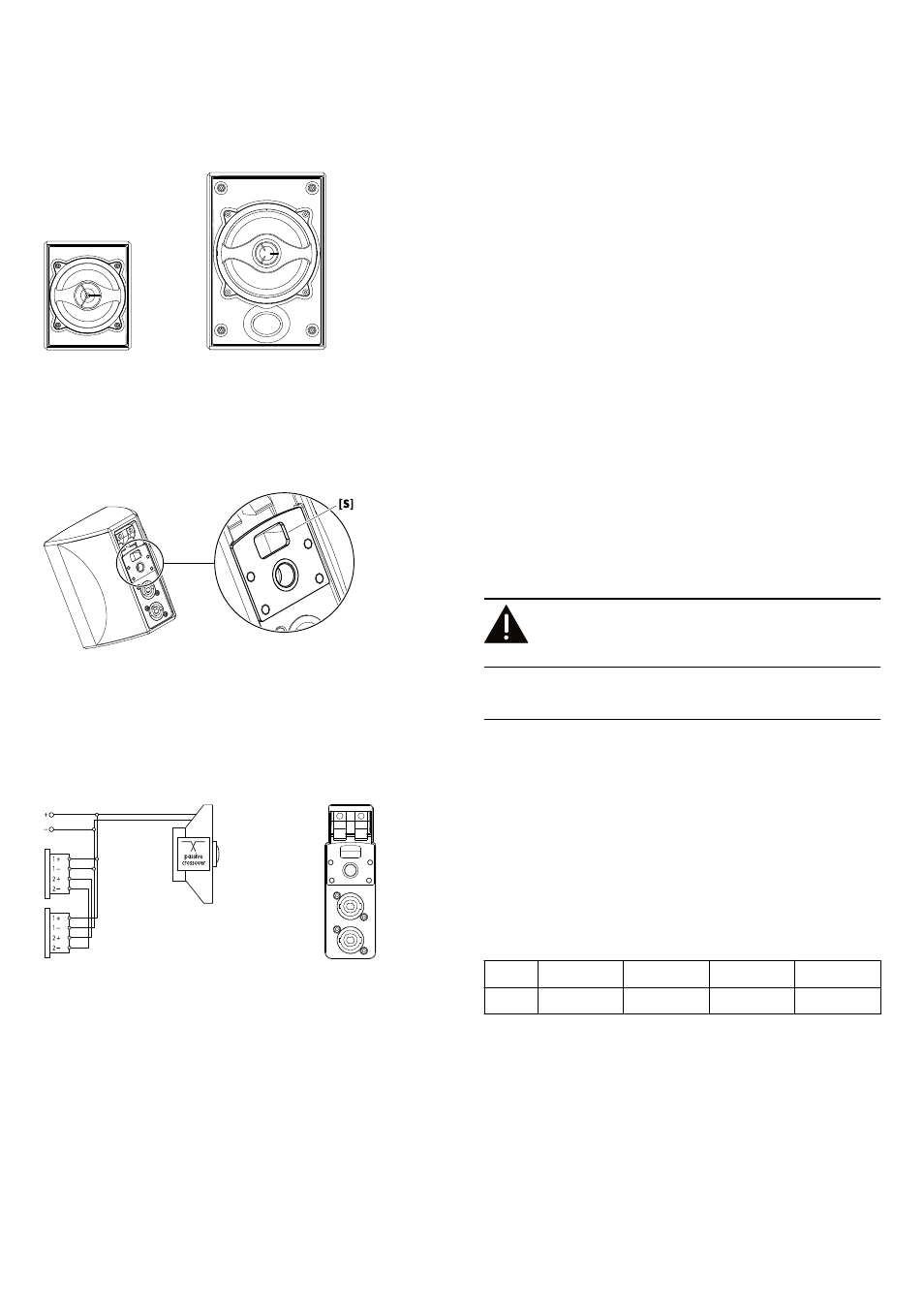

Fig. 1: Altavoz E4/E5
Fig. 2: Cables del conector
2. Altavoz E4/E5
