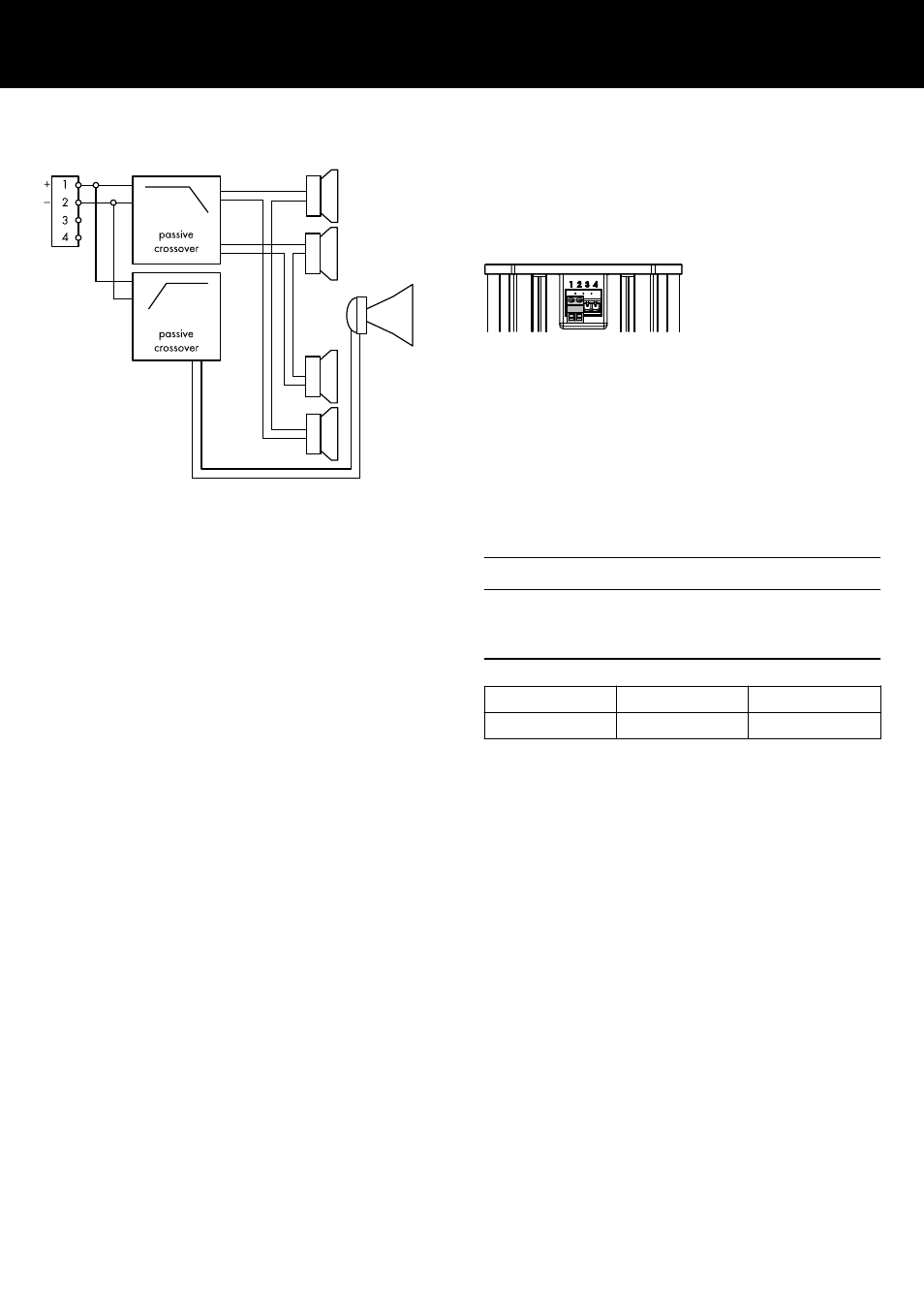

2.2. Conexiones
Las cajas del altavoz 16C incluyen un bloque conector Phoenix
Combicon de 4 polos que admite un conector terminal a cable
pelado Phoenix Combicon de 2 polos (sección transversal de
hasta 4 mm
2 /AWG 11). La caja utiliza las asignaciones de pines
1: + y 2: —. Los pines 3 y 4 no se conectan.
2.3. Funcionamiento
¡AVISO!
Los altavoces de d&b sólo deben funcionar con un amplificador
de d&b correctamente configurado porque, en caso contrario,
existe el riesgo de dañar los componentes del altavoz.
Aplicación Configuración Cajas por canal
16C 16C 3
Para los amplificadores aplicables, la configuración del contro‐
lador está disponible en los modos Dual Channel y Mix TOP/SUB.
2.3.1. Ajustes del controlador
Para el ajuste acústico, se pueden seleccionar las funciones CUT,
HFA y CPL.
Circuito CUT
Si se establece en CUT, se reduce el nivel de presión de baja fre‐
cuencia de las cajas. Las cajas ya estarán configuradas para utili‐
zarlas con los subwoofers activos de d&b.
Cables del conector
