2.1. Descripción del producto
El 16C es un altavoz de columna pasivo de 2 vías que incluye
cuatro motores de neodimio de 4” y un motor de compresión de
0.75” montado en una trompeta de directividad constante (CD).
En el plano vertical, la caja proporciona control de directividad
hasta 500 Hz.
La trompeta de altas frecuencias (HF) tiene una dispersión nominal
de 90° x 40° (h x v).
Los motores de 4" están situados en una configuración cardioide
exclusiva que emite a través de elementos de guía de ondas en su
parte frontal y de puertos canceladores en la parte posterior de la
caja. Este diseño proporciona un patrón de dispersión cardioide
con una media de atenuación de banda ancha en la parte poste‐
rior de aprox. 18 dB.
Las cajas de altavoz están hechas de perfil de aluminio extruido
con una rejilla metálica que protege la parte frontal del altavoz.
En la parte posterior se incluyen dos carriles continuos (perfiles con
ranura en T de 8 mm) para fijar el altavoz al soporte de montaje
en la pared.

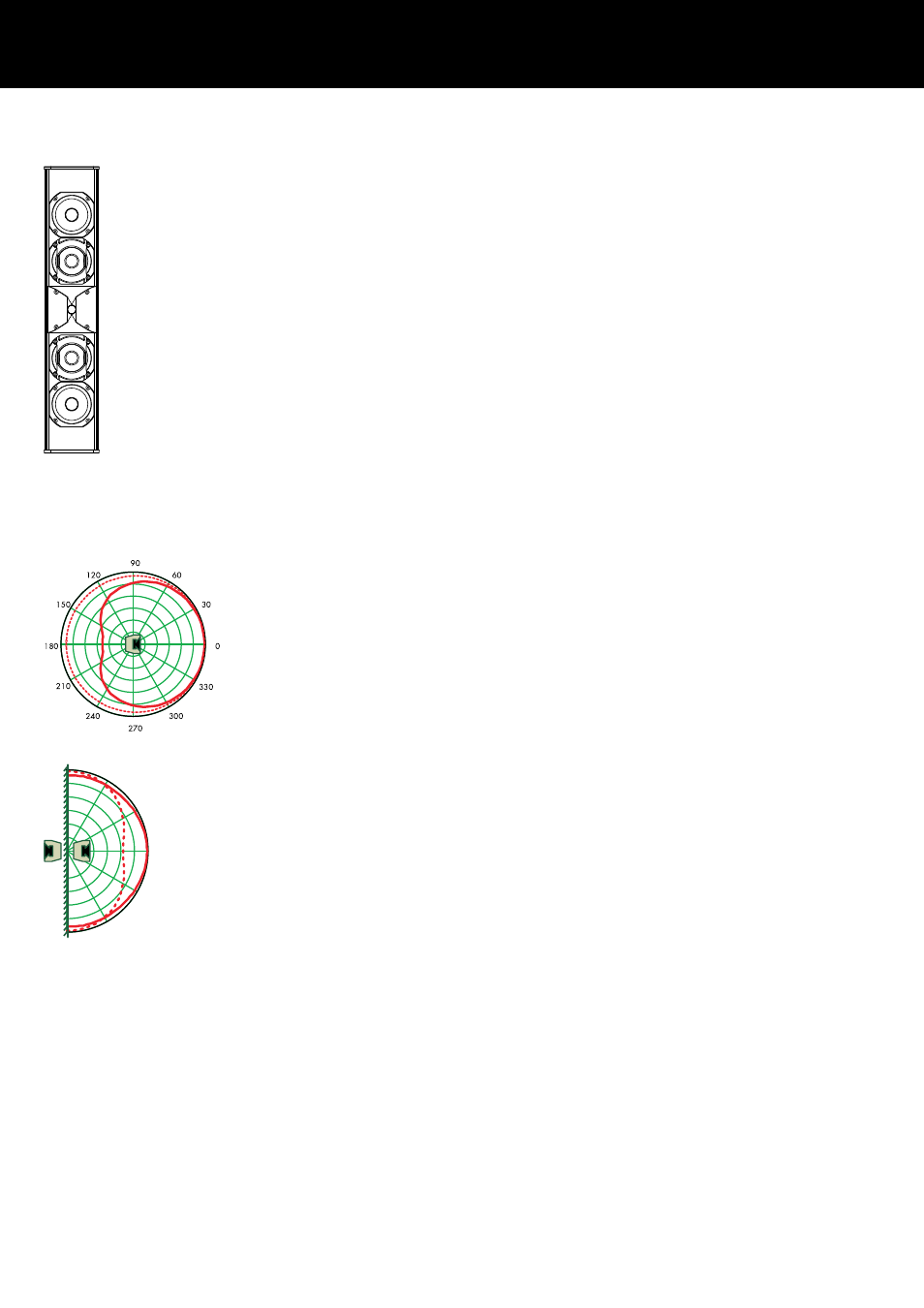

2.1.1. Dispersión cardioide
Debido a sus dimensiones, los altavoces de columna convencio‐
nales no ofrecen una directividad horizontal significativa por
debajo de 2 kHz.
En frecuencias bajas y medias, el patrón polar resultante es casi
omnidireccional (línea de puntos).
Los patrones cardioides de 16C indican una directividad mucho
más alta que produce una menor emisión de energía en la sala
(línea continua).
Normalmente, los altavoces de columna se montan en la pared o
en otras superficies planas duras. Las superficies duras actúan
como un reflejo acústico. Esto significa que la sala no sólo queda
cubierta por el sonido del altavoz de columna, sino también por el
sonido que produce su fuente refleja virtual de "detrás".
En el caso de altavoces de columna convencionales, con su baja
directividad horizontal, la fuente refleja emite a un nivel similar al
del propio altavoz.
La combinación de las dos fuentes produce una característica
dipolar en la que la energía principal se emite a lo largo de las
paredes (línea de puntos). Sin embargo, los patrones de disper‐
sión cardioide de 16C proporcionan una característica de disper‐
sión uniforme y directividad útil cuando se montan en la pared.
