Rev. 1.09 - 9 -
SRP-350

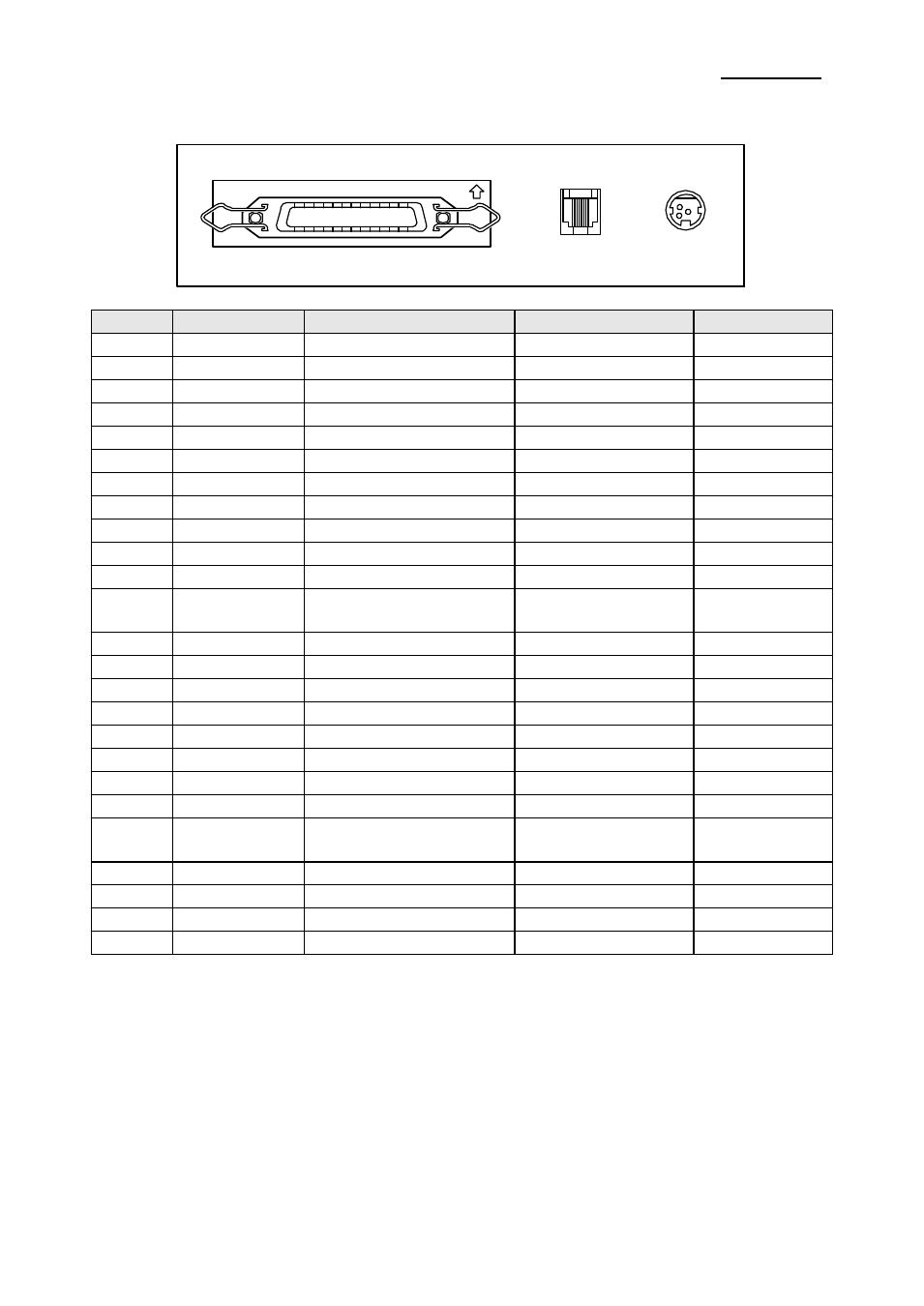

1-2-3 Interfaz Paralelo (IEEE1284)
Pin No. Fuente Modo Compatibilidad Modo Nibble Modo Byte
1 PC NStrobe HostClk HostClk
2 PC/Impresora Data 0 (LSB) - Data 0 (LSB)
3 PC/Impresora Data 1 - Data 1
4 PC/Impresora Data 2 - Data 2
5 PC/Impresora Data 3 - Data 3
6 PC/Impresora Data 4 - Data 4
7 PC/Impresora Data 5 - Data 5
8 PC/Impresora Data 6 - Data 6
9 PC/Impresora Data 7 (MSB) - Data 7 (MSB)
10 Impresora nAck PtrClk PtrClk
11 Impresora Busy PtrBusy /Data3,7 PtrBusy
12 Perror
AckDataReq
/Data2,6
AckDataReq
13 Impresora Select Xflag /Data1,5 Xflag
14 PC nAutoFd HostBusy HostBusy
15 NC NC NC
16 GND GND GND
17 FG FG FG
18 Impresora Logic-H Logic-H Logic-H
19~30 GND GND GND
31 PC nInit nInit nInit
32 Impresora nFault
nDataAvail
/Data0,4
nDataAvail
33 GND ND ND
34 Impresora DK_Status ND ND
35 Impresora +5V ND ND
36 PC nSelectIn 1284-Active 1284-Active
IFA-P TYPE
Conector
Cajón Conector Fuente
Alimentactión
Conector Interfaz
