Página 10
Rev. 1.09
- 10 -
SRP-350

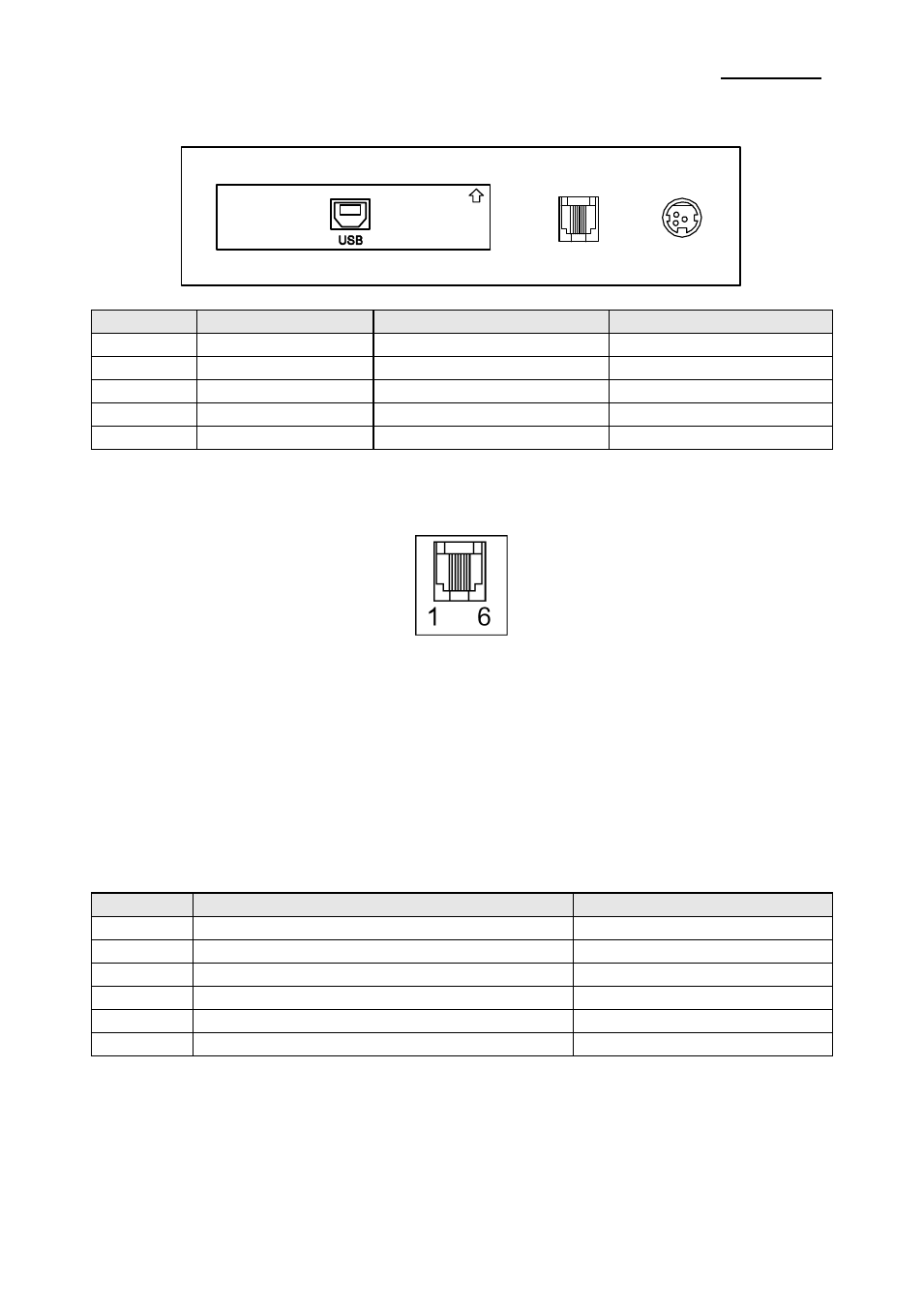

1-2-4 Interfaz USB
Pin No.
Nombre Señal
Asignación (Color)
Función
Cubierta
Protección (Shield)
Cable de Descarga
Toma de Tierra
1
VBUS
Rojo
Corriente PC
2
D-
Blanco
Línea Datos (D-)
3
D+
Verde
Línea Datos (D+)
4
GND
Negro
Señal de Tierra
1-3 Conector Cajó n
※ ADVERTENCIA
- Use un cajón que corresponda a la especificación de la impresora. El uso de un cajón
impropio puede dañar tanto el cajón como la impresora.
※ PRECAUCIÓ N
- No conecte una línea telefónica al conector de cajón; la impresora y la línea telefónica
se pueden dañar.
Enchufe el cable del cajón al conector de cajón en la parte posterior de la impresora junto
al conector de la fuente de alimentación.
Pin No.
Nombre Señal
Dirección
1
Toma de Tierra
-
2
Señal 1 Cajón
Salida
3
Señal abierto/cerrado Cajón
Entrada
4
+24V
-
5
Señal 2 Cajón
Salida
6
Señal de Tierra
-
IFA-U TYPE
Conector
Cajón
Conector Fuente
Alimentactión
Conector USB
