Introducción

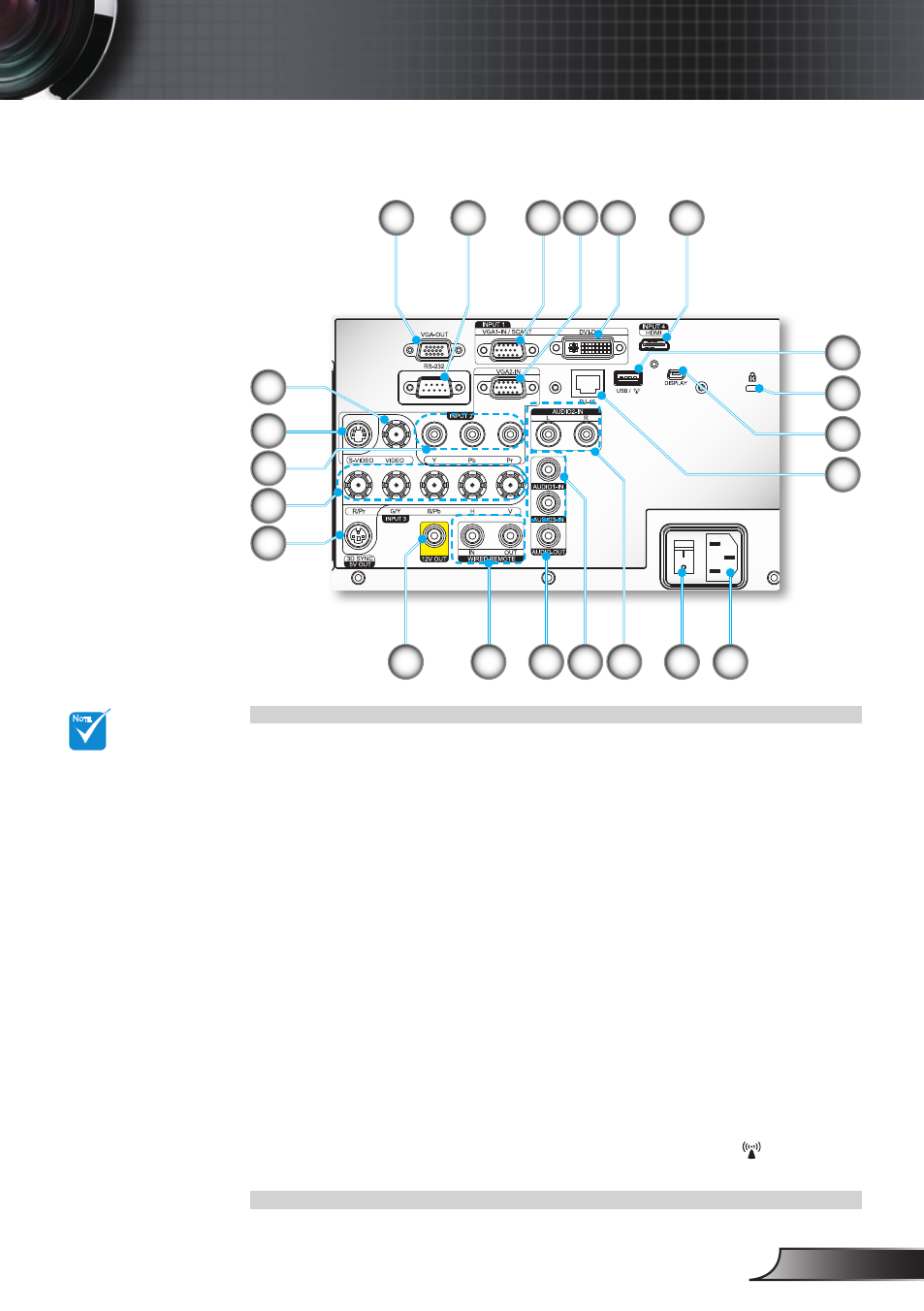

Puertos de conexión
Conector de Salida VGA (Salida 1.
Directa del Monitor)
Conector RS-232 (Tipo DIN 9 2.
clavijas)
Conector de Entrada VGA1-In/ 3.
SCART (Señal analógica de PC/
Entrada de vídeo de componen-
tes/HDTV/YPbPr)
Conector de Entrada VGA2-In 4.
(Señal analógica de PC/Entrada
de vídeo de componentes/HDTV/
YPbPr)
Conector DVI-D 5.
Conector HDMI 6.
Conector de entrada de vídeo 7.
compuesto
Conector de entrada de S-Vídeo 8.
Conector de entrada de vídeo 9.
componente (YPbPr)
Conector de entrada BNC 10.
(YPbPr/RGBHV)
Conector de salida Sincr. 3D (5V) 11.
Conector de transmisión de 12 12.
V con disparador (12 V, 250 mA,
miniconector de 3,5 mm)
Conector de entrada/salida remo- 13.
ta por cable (conector 3,5 mm)
Conector de salida de audio 14.
(miniconector de 3,5 mm)*
Conector de entrada de audio 15.
(miniconector de 3,5 mm)*
Conector de entrada de audio 16.
RCA izquierdo/derecho
Interruptor de alimentación 17.
Conector de la fuente de aliment- 18.
ación
Conector de red RJ-45 19.
Conector Mini USB B (Para la 20.
pantalla por USB)*
Puerto de bloqueo Kensington™ 21.
Conector USB A / 22. (Adaptador
inalámbrico)*
18
8
12 13 14 16
1 2 3 5 6
22
4
21
20
19
7
9
10
11
17 15
N
OTE
(*) No es com- ™
patible para el
modelo básico.
