ES-54

Comandos y lista de funciones del
protocolo RS232

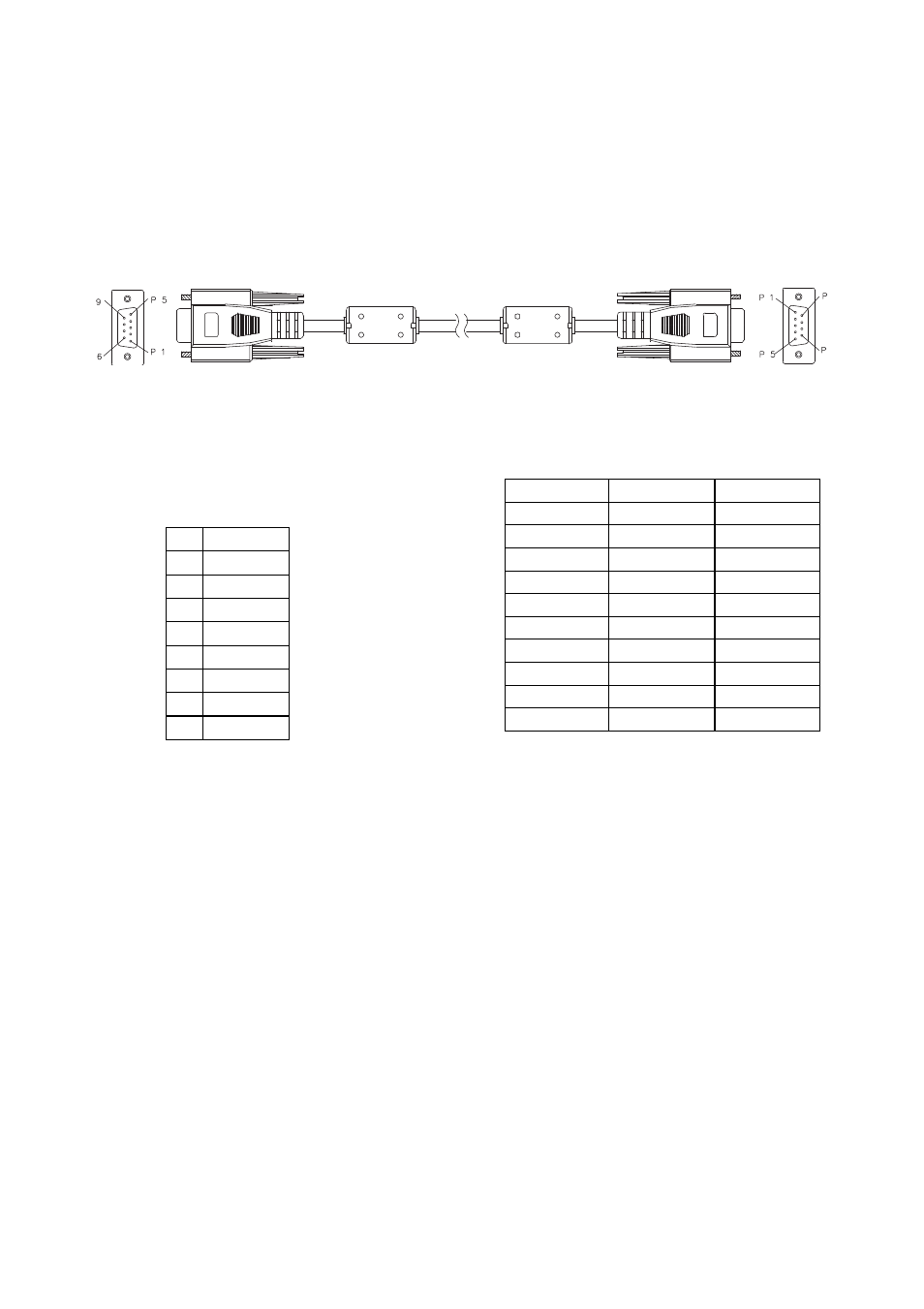

Asignaciones de contactos del RS232

D-Sub de 9 contactos
(desde el lateral del
proyector)

1

1 CD

2

RXD

3

TXD

4

DTR

5

GND

6

DSR

7

RTS

8

CTS

9

RI

(desde el lateral del cable)

C1

COLOR

C2

1

Negro

1

2

Marrón

3

3

Rojo

2

4

Naranja

6

5

Amarillo

5

6

Verde

4

7

Azul

8

8

Púrpura

7

9

Blanco

9

SHELL

DW

SHELL
