Instalación

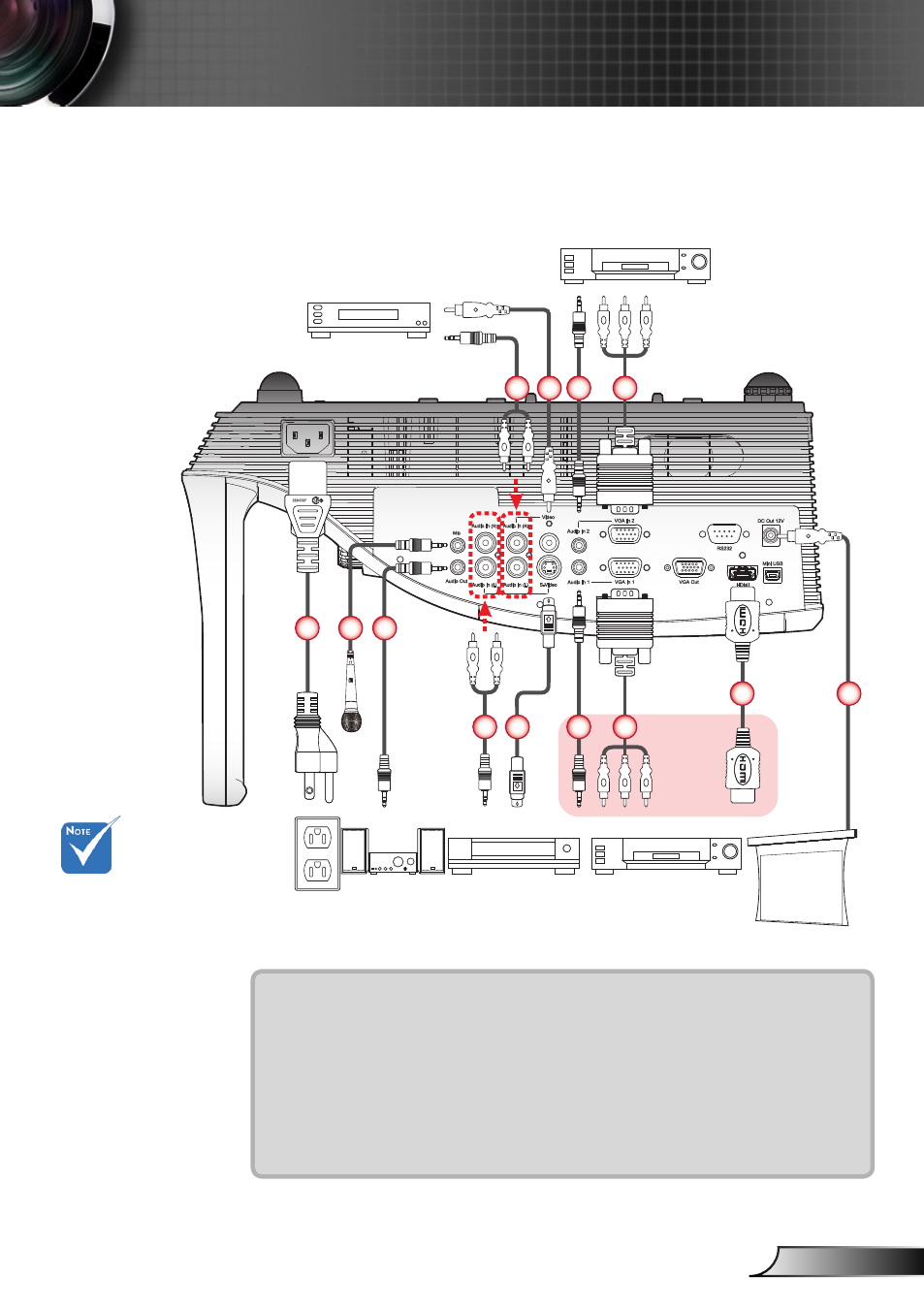

Conectar con las fuentes de vídeo
Debido a las 
diferentes aplica-
ciones de cada
país, algunas
regiones pueden
tener accesorios
diferentes.
(*) Accesorio

opcional
1................................................................................... Cable de alimentación
2..................................................................................... *Cable del micrófono
3.................................................................*Conector de cable de audio/RCA
4.........................................................................................*Cable de S-Vídeo
5............................................................................................. *Cable de audio
6...........................................................................*VGA a Cable HDTV (RCA)
7..................................................................................................*Cable HDMI
8.................................................................................. *Conexión de 12 V CC
9.......................................................................... *Cable de vídeo compuesto
LAN
Reproductor de DVD, TV por
satélite, Receptor HDTV
Salida S-Vídeo
Salida de vídeo
1
6
2
Salida de +12V
Conexión de la fuente de
alimentación
Salida de Audio
Reproductor de DVD, TV por
satélite, Receptor HDTV
5
3 4 5 6
7 8
5 9 3
