10
Español
Introducción
VGA2-IN
/
YPbPr
VGA-OUT
VIDEO
AUDIO-OUT
(VGA
1)
AUDIO1-IN
RS-232C
USB
(VGA
2)
AUDIO2-IN
HDMI
RJ-45
(VIDEO)
AUDIO3-IN
VGA1-IN / YPbPr
/
3D SYNC
OUT(5V)
12V OUT

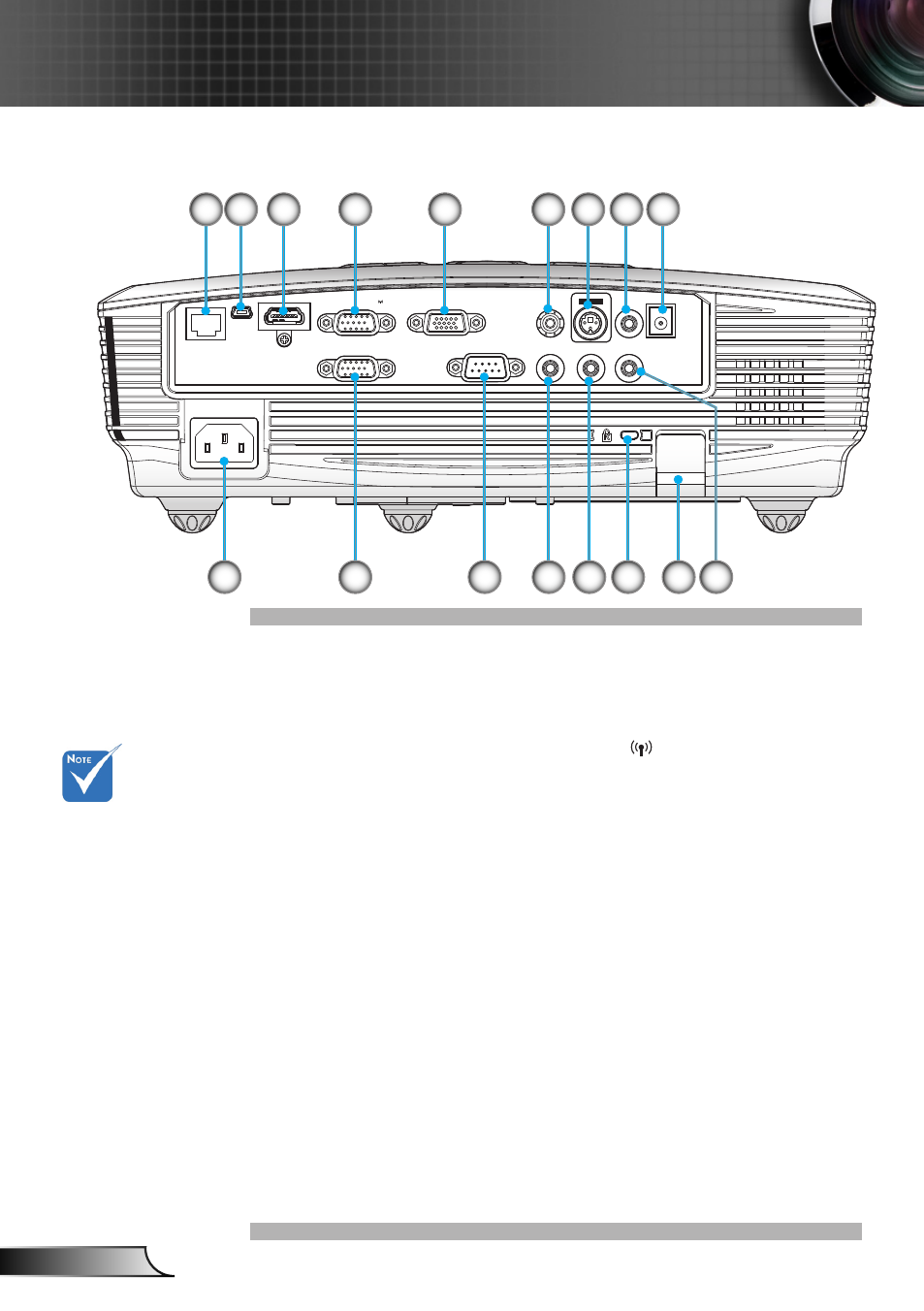

Conexiones de entrada y salida
RJ45
1.
Conector USB (conectar a su PC para la función de ratón
2.
remoto/Servicio USB para actualización del firmware)
Conector HDMI (compatible con 3D v1.4a)
3.
Conector de entrada VGA1/YPbPr/
4.
(señal analógica de PC/entrada de vídeo de componentes/
HDTV/YPbPr/función inalámbrica mediante llave VGA)
Conector de salida VGA (salida directa del monitor)
5.
Conector de entrada de vídeo compuesto
6.
Salida 3D Sync (5 V)
7.
Conector de salida de audio (miniconector de 3,5 mm)
8.
Retransmisión de activador de 12V (12 V, 250mA)
9.
Toma de suministro eléctrico
10.
Conector de entrada VGA2/YPbPr
11.
(señal analógica de PC/entrada de vídeo de componentes/
HDTV/YPbPr)
Conector RS-232 (9 contactos)
12.
Entrada de Audio3 para vídeo (miniclavija de 3,5 mm)
13.
Entrada de Audio2 para VGA2 (miniclavija de 3,5 mm)
14.
Puerto de bloqueo Kensington™
15.
Barra de seguridad
16.
Entrada de Audio1 para VGA1 (miniclavija de 3,5 mm)
17.
9
7
6
4
11
15
16
10
1
12
13
5
8
2
3
Bucle en monitor
compatible solo
con conector
VGA1-IN/YPbPr.
La interfaz está
sujeta a las
especificaciones
del modelo.
La llave VGA
es un accesorio
opcional.
Póngase en
contacto con
atención al cliente
de Optoma para
obtener más
información.
14
17
