ES-56
Comandos y lista de funciones del
protocolo RS232

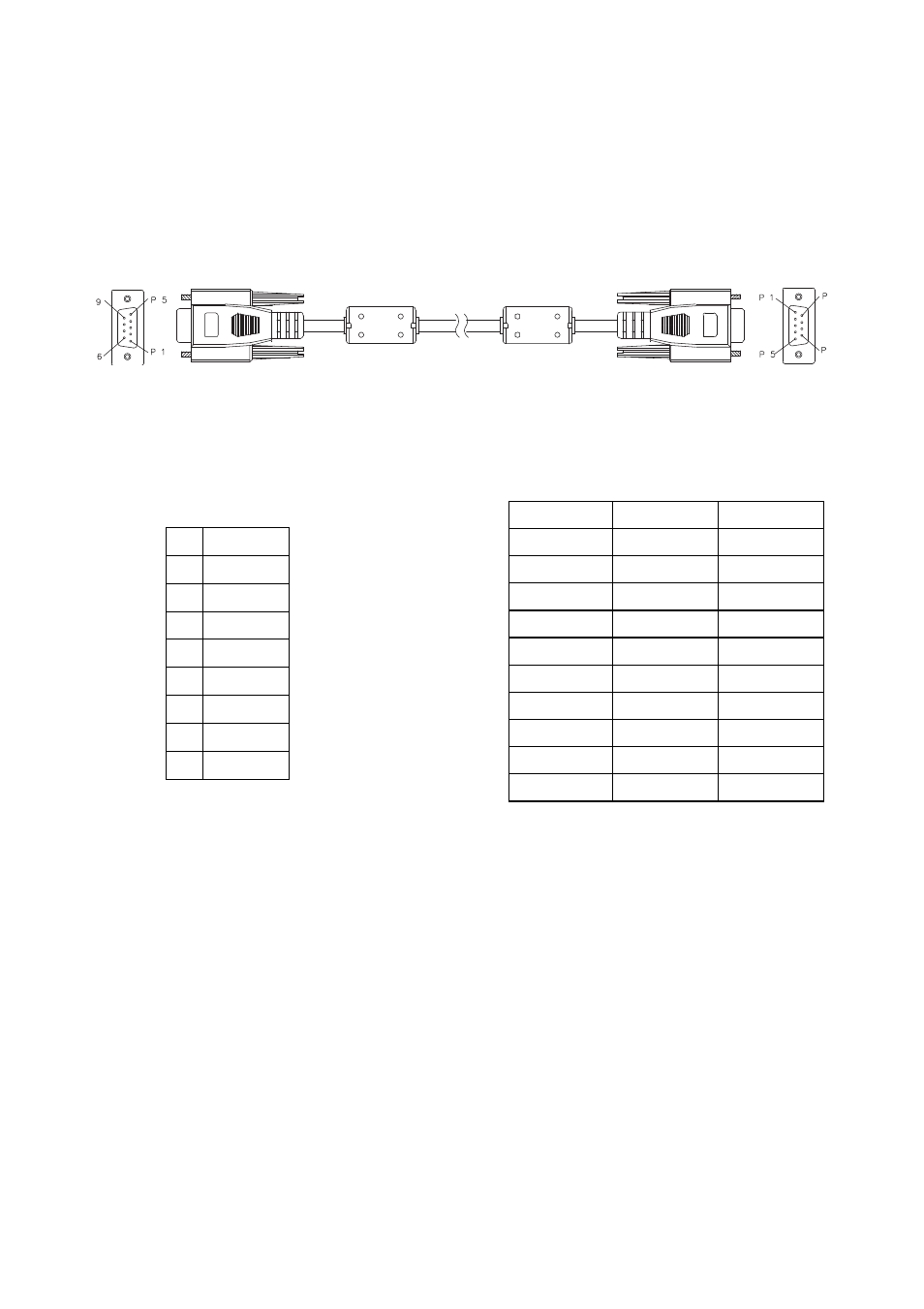

Asignaciones de contactos del RS232
Lista de funciones de protocolo RS232
Nota
Hay un <CR> tras todos los comandos ASCII.
0D es el código HEX para <CR> en el código ASCII.
Tasa de baudios: 9600
Bits de datos: 8
Paridad: Ninguno
Bits de parada: 1
Control de flujo: Ninguno
UART16550 FIFO: Desactivar
Retorno de proyector (éxito): P
Retorno de proyector (error): F
XX=01-99, ID del proyector
XX=00 es para todos los
proyectores
D-Sub de 9 contactos
(desde el lateral del
proyector)
1
1 CD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
Lista de hilos
(desde el lateral del cable)
C1
COLOR
C2
1
Negro
1
2
Marrón
3
3
Rojo
2
4
Naranja
6
5
Amarillo
5
6
Verde
4
7
Azul
8
8
Púrpura
7
9
Blanco
9
SHELL
DW
SHELL
