9
Español
Introducción
12V OUT RS232
R G B H V
S-VIDEO VIDEO Y Pb Pr
HDMI 2 HDMI 1
VGA-OUT VGA 2-IN VGA 1-IN
WIRED
REMOTE-IN
SOURCE
INFO. MENU
SHUTTER
ENTER
RE-SYNC LENS
FOCUS
ZOOM

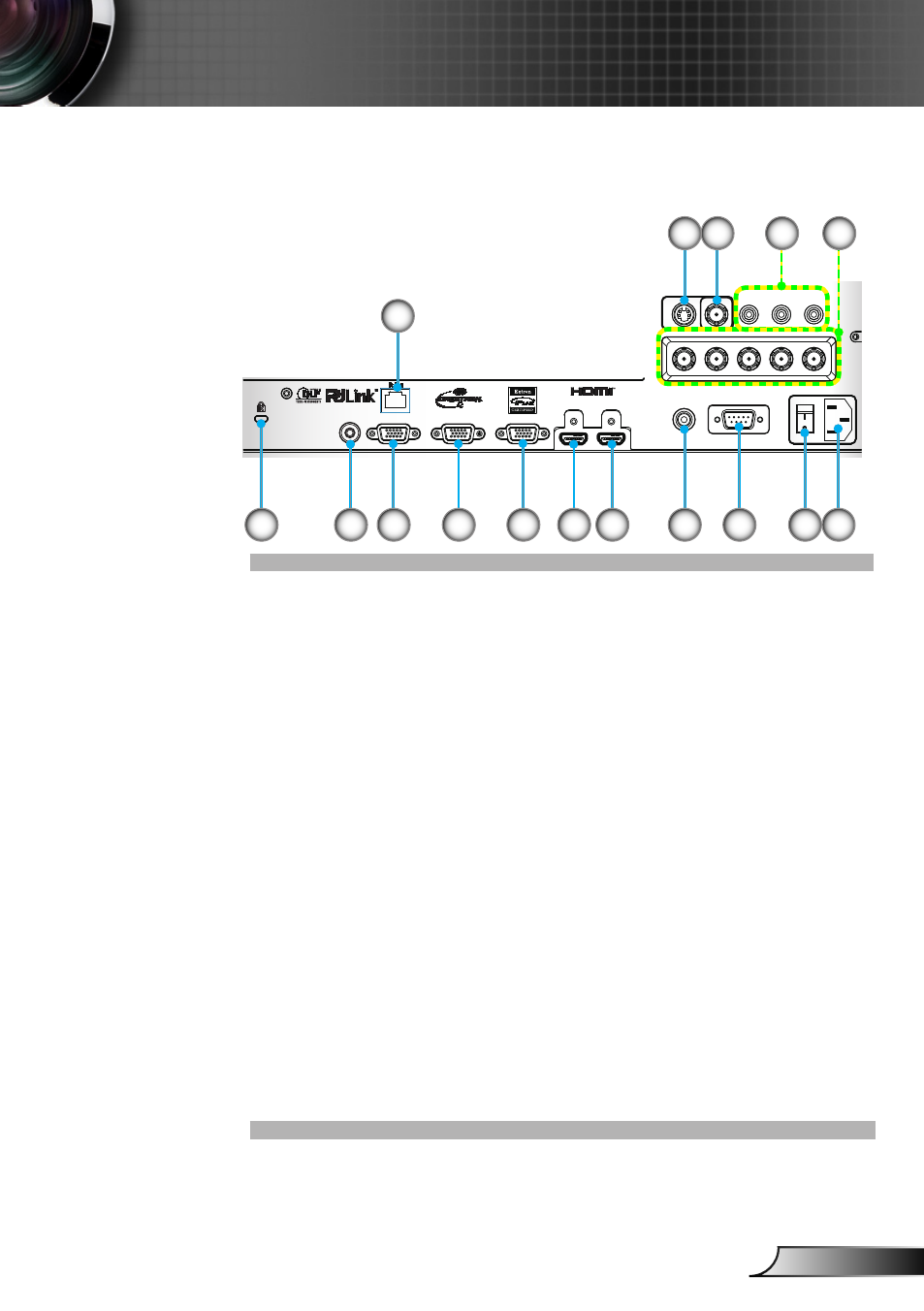

Conexiones de entrada y salida
1. Conector de entrada de S-Vídeo
2. Conector de entrada de vídeo compuesto
3. Conector de entrada de vídeo compuesto (YPbPr)
4. Conector de entrada BNC (YPbPr/RGBHV)
5. Puerto de bloqueo Kensington™
6. Conector de entrada del mando con cable
7. Conector de red RJ-45
8. Conector de Salida VGA (Salida Directa del Monitor)
9. Conector de Entrada VGA2-In/YPbPr (Señal analógica de
PC/Entrada de vídeo de componentes/HDTV/YPbPr)
10. Conector de Entrada VGA1-In/YPbPr (Señal analógica de
PC/Entrada de vídeo de componentes/HDTV/YPbPr)
11. Conector HDMI 1
12. Conector HDMI 2
13. Conector de transmisión de 12 V con disparador (12 V, 250
mA. miniconector de 3,5 mm)
14. Conector RS-232 (Tipo DIN 9 clavijas)
15. Interruptor de alimentación
16. Toma de alimentación
14 16 5 10
1 2
11 8 9 12
3
15 13
4
6
7
