6
Instalación: conexión
3 Conexión
El UnitiServe-SSD incorpora varias tomas de conexión en su panel trasero. Se ilustran y
describen en los siguientes diagramas y párrafos. Las claves numéricas del diagrama del
panel trasero se refieren a los párrafos numerados de la sección 3.2.
3.2 Conexiones UnitiServe-SSD
3.2.1 Toma de ratón
Opcionalmente conecte aquí un ratón con formato PS2
para controlar el UnitiServe-SSD en combinación con una
pantalla externa.
3.2.2 Interfaz en serie
Para el uso en caso de que el UnitiServe-SSD se integre en
un entorno controlado por RS232.
3.2.3 Toma de red
Conecte aquí su router de red. El UnitiServe-SSD requiere
una conexión de internet activa.
3.2.4 Salida de audio digital óptica
Audio digital óptica S/PDIF TosLink para la conexión a una
entrada digital de sistema de audio.
3.2.5 Entrada remota
Conecte aquí opcionalmente una señal de control RC5
para el control local del UnitiServe-SSD desde un repetidor
de control de IR.
3.2.6 Salidas de audio digital coaxial
Audio digital coaxial S/PDIF BNC para la conexión a una
entrada digital del sistema de audio.
3.2.7 Tomas de S-video y vídeo compuesto
Conecte aquí una pantalla de vídeo combinado o
S-video (televisión) para visualizar la interfaz de pantalla
externa del UnitiServe-SSD.
3.2.8 Tomas de interfaz de USB
Aquí pueden conectarse dispositivos de control USB, como
un teclado, un ratón o una pantalla táctil, o los dispositivos
de fuentes de audio, como lápices de memoria. Puede
disponerse de los dispositivos de fuente de USB a través de
una red.
3.2.9 Interfaz de VGA
Opcionalmente conecte aquí una pantalla con formato
VGA para visualizar la interfaz de pantalla externa del
UnitiServe-SSD.
3.2.10 Toma de teclado
Opcionalmente conecte aquí un teclado con formato PS2
para controlar el UnitiServe-SSD en combinación con una
pantalla externa.
3.2.11 Toma de entrada de alimentación
Conecte la Fuente de alimentación externa suministrada
a la toma Entrada de alimentación y a una salida de
alimentación de red.

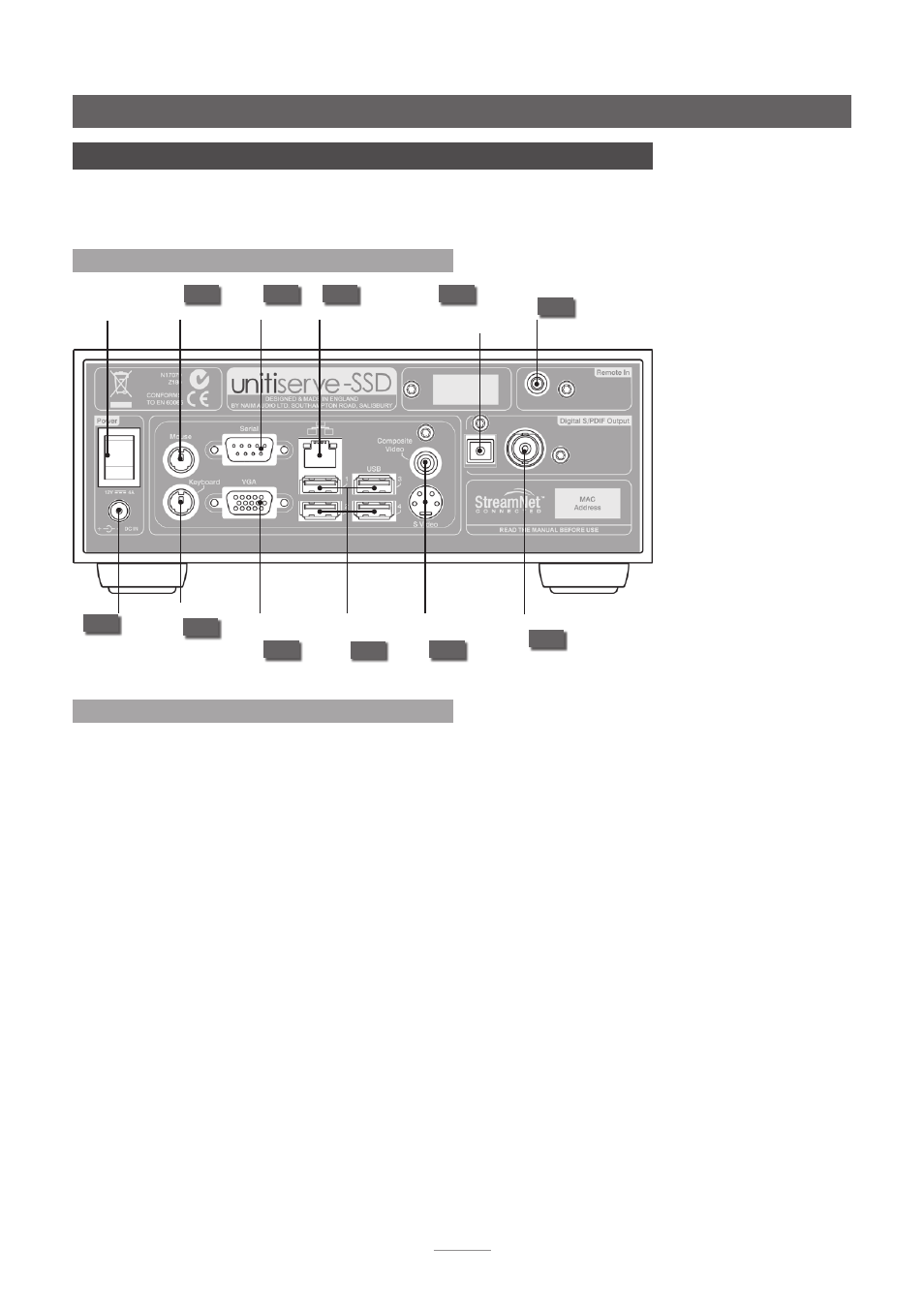

3.1 Panel trasero del UnitiServe-SSD
3.2.11
3.2.10
toma de
teclado
3.2.9
interfaz de
pantalla
VGA
toma de
red
3.2.3
toma de
entrada
de
alimentación
interruptor
de alimen-
tación
toma de salida de audio
digital (coaxial)
toma de entrada remota
toma de salida
de audio digital
(óptica)
toma de
ratón
3.2.1 3.2.2
serie
interfaz
tomas de
interfaz USB
3.2.8
tomas de S-video
y vídeo com-
puesto
3.2.7
3.2.4
3.2.6
3.2.5
