Instalación y conexión
2.2 Conexión de la alimentación de red
Conecte el UnitiLite a la toma de alimentación de red
mediante el cable de red suministrado o la línea Power-
Line de Naim.
2.3 Conexión de la antena FM/DAb
Si su UnitiLite incluye el módulo sintonizador FM/DAB opcional
requerirá una señal potente y libre de interferencias para
posibilitar la reproducción DAB y FM en alta calidad. La toma
de antena de FM/DAB del panel trasero del UnitiLite debería
conectarse a una antena adecuada, mediante un cable
coaxial de bajas pérdidas de 75 ohmios. La antena se debe
montar en un lugar sin obstrucciones considerables y tan alta
como sea posible, idealmente en un tejado.
Nota: Póngase en contacto con su proveedor local para
obtener consejo sobre la antena que resulta adecuada y
quién debe instalarla.
2.4 Conexiones de señal de audio
2.4.1 Entradas de señal de audio
UnitiLite tiene tres entradas analógicas estéreo y cinco
entradas digitales S/PDIF incluyendo una toma de entrada
analógica/digital combinada. La conexión a las entradas
se realiza mediante múltiples tipos de tomas. La tabla
siguiente relaciona las entradas y sus tipos de tomas:
Entrada Tipo Toma
an. 1 Analógica Fono RCA
an. 2 Analógica Fono RCA
panel frontal Analógica Toma de corriente de 3,5 mm
Digital Toma de corriente mini
TosLink de 3,5 mm
dig. 1 Digital Coaxial (fono RCA)
dig. 2 Digital Óptica (TosLink)
dig. 3 Digital Coaxial (fono RCA)
dig. 4 Digital Óptica (TosLink)
Nota: La toma de corriente analógica/digital del
panel frontal admite clavijas de conexión analógicas
convencionales de 3,5 mm y clavijas de conexión digitales
ópticas mini-TosLink. Identificará automáticamente el tipo
de clavija de conexión introducida y dará la respuesta
adecuada a la señal.
Para conectar las fuentes a las entradas del UnitiLite utilice
siempre un cable de interconexión de calidad superior.
2 Instalación y conexión del UnitiLite
El UnitiLite se debe instalar en un soporte de equipo destinado para este fin. No lo
coloque directamente encima de otro elemento del equipo y asegúrese de que está
bien ventilado. Debe asegurarse de que está bien nivelado. Antes de conectar los cables
o encenderlo se debería instalar en su emplazamiento definitivo. El UnitiLite no dispone
de modo en espera y está pensado para dejarse encendido.
En los párrafos siguientes se describe la conexión del UnitiLite a la alimentación de red
y a varias fuentes y dispositivos periféricos de audio. El diagrama 2.1 ilustra las tomas de
conexión en el panel trasero del UnitiLite.

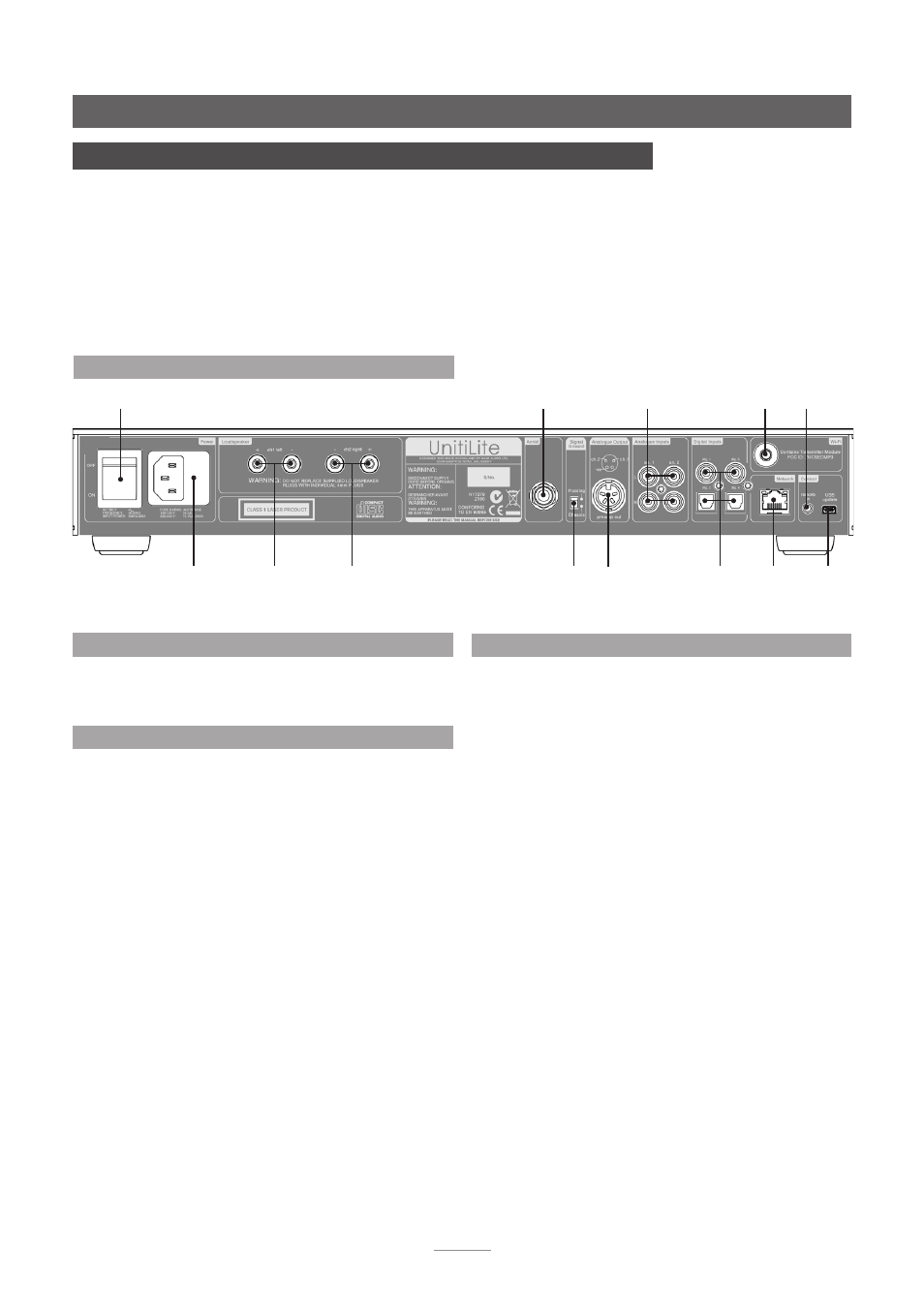

2.1 El panel trasero del UnitiLite
entrada eléctrica
y fusible
interruptor de
alimentación
toma de antena
de red inalámbrica
(Wi-Fi)
toma de antena FM/
DAB (opcional)
entradas
analógicas
entrada
remota
(RC5)
interruptor de puesta a
tierra de señal
toma
de red
USB
actua-
lización
de la
interfaz
altavoz
izquierdo
altavoz
derecho
entradas
digitales
salida
preampli-
ficador
