1
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de repuesto
idénticas. El empleo de piezas diferentes puede causar un
peligro o dañar el producto.
ADVERTENCIA:
Siempre use gafas de seguridad o anteojos protectores
con protección lateral al usar herramientas. Si la operación
genera mucho polvo, también póngase una mascarilla
contra el polvo.
ADVERTENCIA:
Antes de inspeccionar, limpiar o dar mantenimiento a la
máquina, apague el motor, espere hasta que se detengan
todas las piezas en movimiento, desconecte el cable de
la bujía y apártelo de la bujía. El incumplimiento de estas
instrucciones puede provocar lesiones personales graves
o daños materiales.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos
de solventes comerciales y pueden resultar dañados. Utilice
paños limpios para eliminar la suciedad, el polvo, el lubricante,
la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para frenos,
gasolina, productos a base de petróleo, lubricantes
penetrantes, etc., lleguen a tocar las piezas de plástico.
Los productos químicos pueden dañar, debilitar o destruir
el plástico, lo cual puede causar lesiones serias.
A menudo, usted puede efectuar los ajustes y reparaciones
descritos aquí. Para otro tipo de reparaciones, lleve la
recortadora a un establecimiento de servicio autorizado.

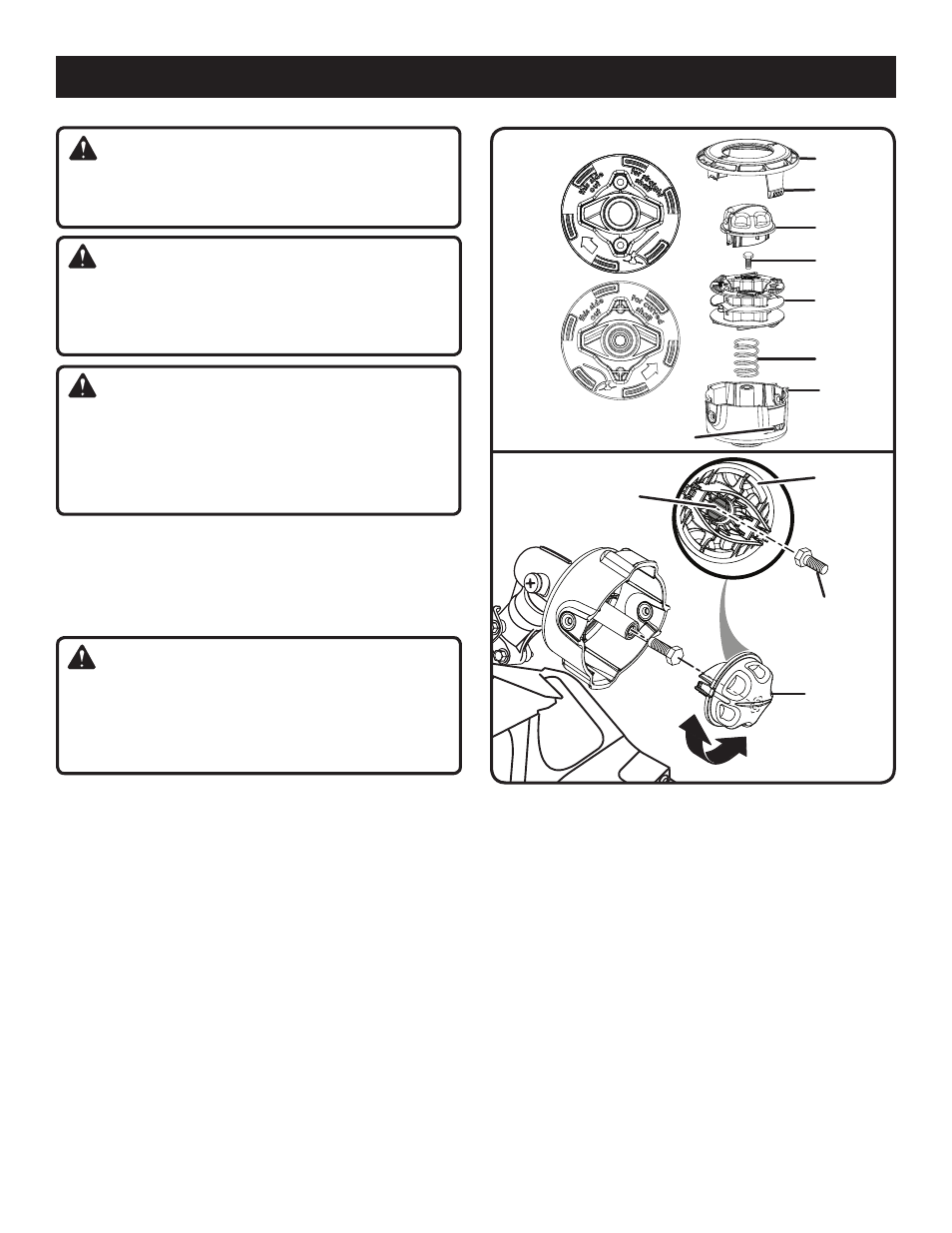

INSTALACIÓN DEL CABEzAL DEL HILO REEL
EASY
Vea las figuras 24 y 25.

Apague el motor y desconecte el cable de la bujía.
 Retire el cabezal del hilo que se encuentra instalado.
 Abra el cabezal del hilo Reel Easy oprimiendo los pestillos a
cada lado. Dado que el contenido del cabezal del hilo tiene
resorte, mantenga la otra mano sobre la tapa del cabezal
del hilo mientras oprime los pestillos.
 Retire la tapa, la perilla y el carrete del cabezal del hilo, y
deposítelos a un lado.
 Coloque el cabezal del hilo en el eje de impulsión. Asegúrese
de que el cabezal del hilo esté completamente asentado.
 Instale el perno de cabeza hexagonal en la abertura del
eje de impulsión y asegúrelo usando la abertura con forma
hexagonal en la perilla para apretarlo.
NOTA: Sólo use la perilla para apretar el perno. El empleo
MANTENIMIENTO
de otras herramientas puede provocar un apriete excesivo
del perno, lo cual podría dañar el cabezal del hilo.
NOTA: Para los modelo BC30, la herramienta de fijación
del cabezal de engranajes puede introducirse a través de
la ranura en la arandela de brida y el cabezal de engranajes
para ayudar a mantener inmóvil el cabezal del hilo.
 Si lo ha retirado, vuelva a colocar el resorte en el cabezal
del hilo y empuje hacia abajo para asentarlo.
 Vuelva a instalar el carrete. Para el modelo CS30, el carrete
debe colocarse de modo que esté visible la inscripción “Este
lado hacia afuera para el eje curvo”. Para los modelos SS30
y BC30, el carrete debe colocarse de modo que esté visible
la inscripción “Este lado hacia afuera para el eje recto”.
· Vuelva a colocar la perilla en el carrete.
· Vuelva a colocar la tapa del cabezal del hilo y alinee los
pestillos con las aberturas en el cabezal del hilo. Oprima la
tapa y el cabezal del hilo juntos hasta que ambos pestillos
entren firmemente a presión en las aberturas.
 Instale el hilo de la forma descrita en la siguiente sección
de este manual.
Fig. 5
Fig. 4
TApADORA
pERILLA
CARRETE
RESORTE
CABEZAL
DEL HILO
COnJunTO
DEL EJE
RECTO
COnJunTO
DEL EJE
CuRvO
pERnO
HEX.
ABERTuRA COn
fORMA HEXAGOnAL
BROCHES
ABERTuRA
pARA pESTILLOS
pERILLA
pERILLA
pERnO
HEX.
