7
CUCHILLA
PERILLA
PROTECCIÓN DE
LA CUCHILLA
EJE DEL ACCESORIO
PARA CORTAR BORDES
TAPA
EXTREMA
RUEDA
ALETA PROTECTORA
CABEZAL DE
ENGRANAJES
CARACTERÍSTICAS
ESPECIFICACIONES DEL PRODUCTO
Peso - (sin combustible) ................................................................................................................................4,9 kg (10,7 lb.)
Anchura del corte del hilo ........................................................................................................................ 432 mm (17 pulg.)
Diámetro del hilo .................................................................................................................................. 2,0 mm (0,080 pulg.)
Cilindrada del motor ......................................................................................................................................................30 cc

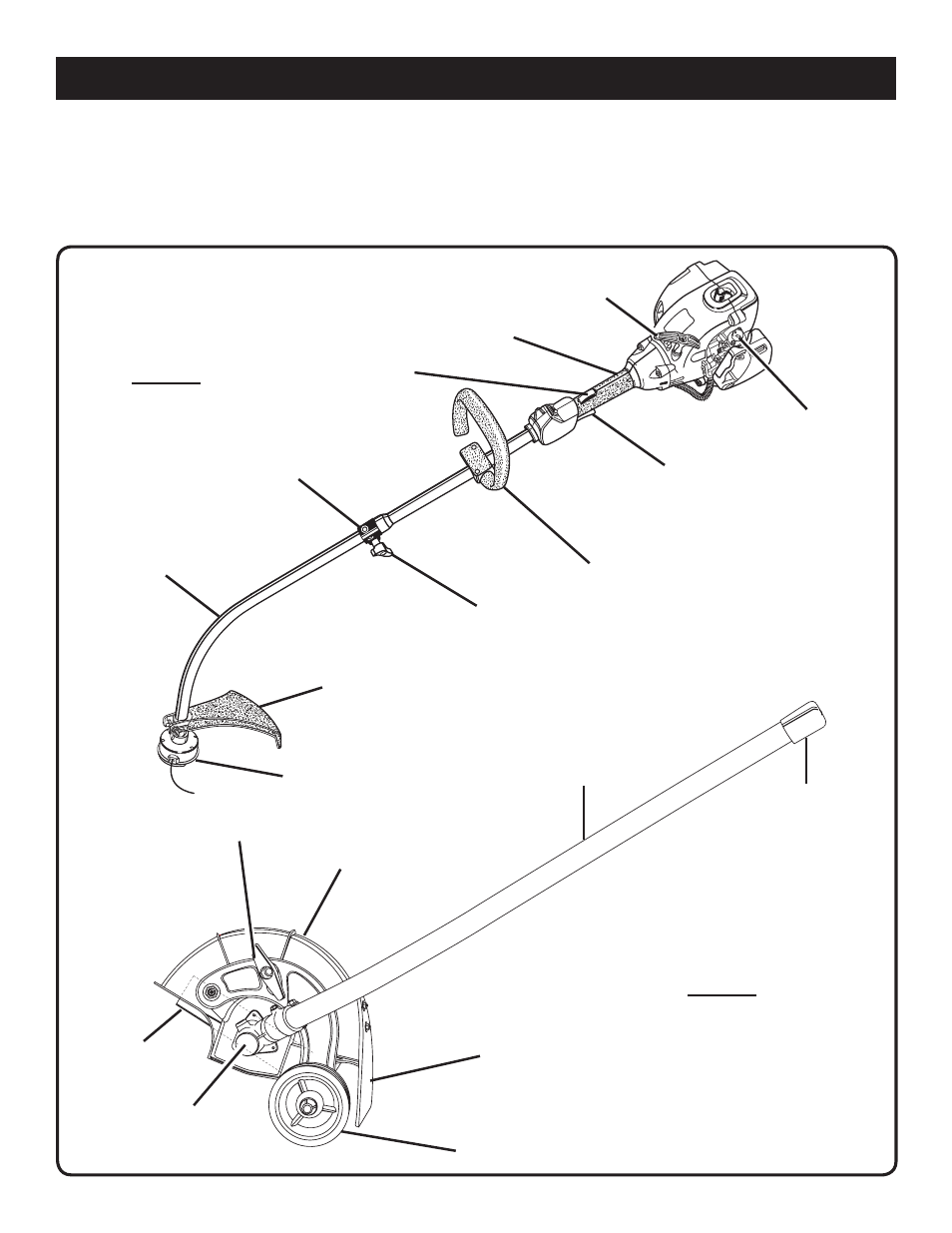

Fig. 1
GATILLO DEL
ACELERADOR
MANGO Y CUERDA
DEL ARRANCADOR
MANGO
DELANTERO
ACOPLADOR
ALOJAMIENTO DEL
EJE DE IMPULSIÓN
CABEZAL DEL HILO
DEFLECTOR DE PASTO
DEL EJE CURVO
BOMBA DE
CEBADO
PERILLA
MANGO
TRASERO
SEGURO DEL
GATILLO RY30120
UT15518
