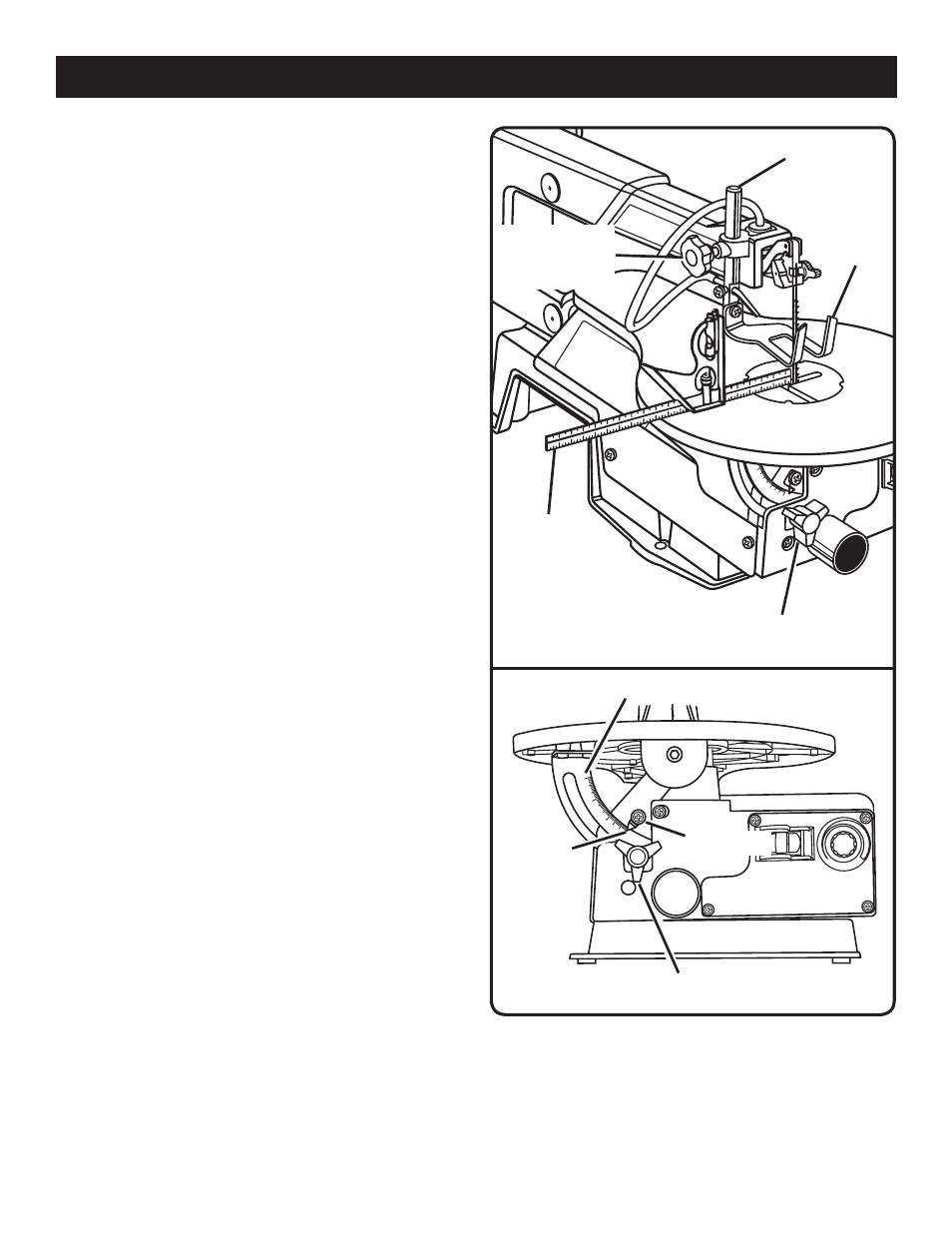

Fig. 8
PERILLA DE BLOQUEO DE LA MESA
ESCALA DE CORTE EN BISEL
INDICADOR
DE LA
ESCALA
0
30
15
CUADRATURA DE LA MESA CON RELACION
A LA HOJA
Vea la figura 7.

Afloje la perilla de bloqueo del pie de retención y mueva la
varilla del pie de retención hasta arriba. Vuelva a apretar
la perilla de bloqueo del pie de retención.
 Afloje la perilla de bloqueo de la mesa para inclinar
la mesade la sierra hasta que esté aproximadamente
perpendicularo en ángulo recto con la hoja.
 Coloque una escuadra pequeña en la mesa de la sierra
junto a la hoja.
 Afloje el tornillo que sujeta el indicador de la escala.
Mueva el indicador a la marca de 0° y apriete firmemente
el tornillo. Recuerde, la escala de corte en biseles una guía
conveniente pero no se debe confiar en ella para precisión.
Practique haciendo cortes en un resto de madera para
determinar si los ajustes de los ángulos son correctos.
 Ajuste el pie de retención en la posición deseada y apriete
firmemente la perilla de bloqueo del pie de retención.
AJUSTE DE LA MESA PARA CORTE
HORIZONTAL O EN BISEL
Vea la figura 8.
Se ha provisto una escala de corte en bisel debajo de la
mesa de trabajo como una guía conveniente para ajustar el
ángulo aproximado de la mesa para cortes en bisel. Cuando
ser equiere una mayor precisión, haga cortes de práctica
en restosde madera y ajuste la mesa como sea necesario
de acuerdo a sus requerimientos.
NOTA: Cuando haga cortes en ángulo, el pie de retención
debe estar inclinado de modo que quede paralelo con la mesa
de la sierra y descanse plano contra la pieza de trabajo. Para
inclinar el pie de retención, afloje el tornillo phillips, incline
el pie de retención hasta el ángulo deseado, luego vuelva
a apretar el tornillo.

Afloje la perilla de bloqueo del pie de retención.
 Centre el pie de retención alrededor de la hoja de la sierra
en la posición deseada.
 Apriete la perilla de bloqueo del pie de retención.
Fig. 7
PIE DE
RETENCION
ESCUADRA
PEQUEÑA
COMBINADA
PERILLA DE BLOQUEO
DE LA MESA
ARMADO
VARILLA DEL
PIE DE
RETENCION
PERILLA DE BLO-
QUEO DEL PIE DE
RETENCION
TORNILLO
