ARMADO
0
30
15
FIJACION DE LA SIERRA DE CALAR EN EL
BANCO DE TRABAJO
Vea la figura 5.
Si la sierra de calar va a ser usada en diferentes aplicaciones,
recomendamos que la instale permanentemente en una
tabla de montaje que pueda ser fácilmente sujetada con
prensas en C en un banco de trabajo o en otra superficie de
soporte. La tabla de montaje debe ser de tamaño suficiente
para evitar que la sierra se incline cuando se esté usando.
Se recomienda madera contrachapada de buena calidad de
3/4 pulg. (19 mm) de espesor.

Instale la sierra en la tabla usando los agujeros de la base
de la sierra como una plantilla para la configuración de los
agujeros. Ubique y marque los agujeros donde la sierra
decalar va a ser instalada.
 Siga los últimos tres pasos de la sección anterior Mon-
tajede la Sierra de Calar en el Banco de Trabajo.
Si se usan tirafondos, asegúrese de que los pernos de mon-
taje sean lo suficientemente largos para pasar a través de
los agujeros en la base de la sierra y en el material en cual
estásiendo montada.
Si se usan pernos de máquina, asegúrese de que los pernos
demontaje sean lo suficientemente largos para pasar a través
de los agujeros en la base de la sierra, del material en cual
está siendo montada, de las arandelas de seguridad y de
las tuercas hexagonales.
NOTA: Puede que sea necesario avellanar las tuercas y las
arandelas en el lado inferior de la tabla de montaje.
SOPLADOR DEL ASERRIN
Vea la figura 6.
El soplador del aserrín está diseñado y preajustado para
dirigiraire al punto más eficaz en la línea de corte. Asegúrese
de que el pie de retención esté debidamente ajustado para
sujetar la pieza de trabajo y para dirigir el aire a la superficie
de corte.

La tubería de plástico debe estar conectada al tubo
ondulado flexible antes de poner en marcha la sierra.
PIE DE RETENCION
Vea la figura 6.
Este pie debe bajarse de modo que apenas descanse sobre
la superficie de la pieza de trabajo a fin de evitar que la pieza
de trabajo se levante. El pie de retención no debe ajustarse
de modo que la pieza de trabajo se arrastre. Siempre vuelva
apretar la perilla de bloqueo del pie de retención después
de hacer cualquier ajuste.

Afloje la perilla de bloqueo del pie de retención.
 Levante o baje el pie de retención hasta la posición deseada.
 Vuelva a apretar la perilla de bloqueo del pie de retención.
La parte delantera alta del pie de retención actúa como un
protector de la hoja para evitar contacto accidental con la
hoja.

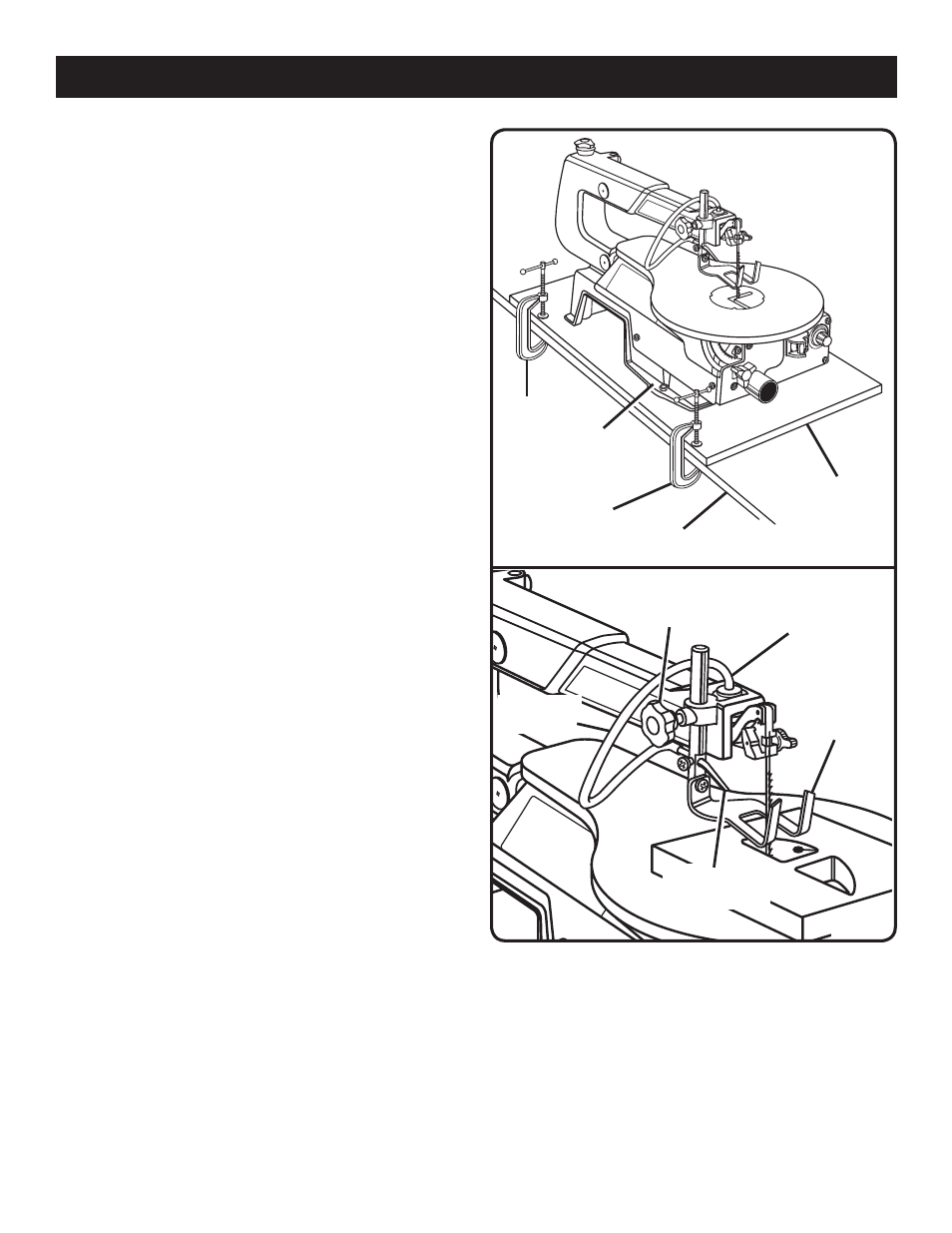

Fig. 5
