Página 13
INSTALACION DE LAS HOJAS
Las hojas de la sierra de calar se desgastan rápidamente y
deben ser reemplazadas con frecuencia para obtener los mejores
cortes. Probablemente romperá algunas hojas cuando esté
aprendiendo a usar y ajustar su sierra. Las hojas generalmente
se mantienen afiladas durante 1/2 hora a 2 horas de corte,
dependiendo del tipo de material y la velocidad de operación.
Hojas de Extremos con Clavija
Ver Figura 10.
Para Sacar la Hoja de la Sierra:
■ Apague y desenchufe la sierra de la fuente de alimentación.
ADVERTENCIA:
Si la sierra no se apaga, ni se retira la llave del interruptor o
no se desenchufa de la fuente de alimentación se puede
producir la puesta en marcha accidental causando una
posible lesión personal grave.
■ Gire la perilla de ajuste de la tensión a la izquierda para
disminuir (o aflojar) la tensión de la hoja.
Ver Figura 4.
■ Empuje desde debajo de la mesa de la sierra para retirar la
placa de garganta.
■ Usando la llave hexagonal con manija en T provista, afloje el
tornillo superior e inferior de la abrazadera de la hoja.
■ Tire hacia arriba la hoja y oprima hacia abajo el brazo de la
sierra para desenganchar la clavija superior en la muesca en
V del portahojas superior. Empuje la hoja hacia abajo la hoja
para desenganchar la clavija inferior en la muesca en V del
portahojas inferior.
■ Saque la hoja.
Reemplazo de la Hoja de la Sierra:
■ Coloque la hoja nueva a través de la abertura en la mesa de
la sierra con los dientes hacia la parte delantera de la sierra
y dirigidos hacia abajo, hacia la mesa de la sierra. Las
clavijas de la hoja van debajo del portahojas en la muesca en
V del portahojas inferior.
■ Tire de la hoja hacia arriba y oprima el brazo superior hacia
abajo para colocar el extremo superior de la hoja en la
muesca en V en el portahoja superior.
■ Apriete firmemente la abrazadera superior e inferior usando
la llave hexagonal con manija en T provista con la sierra.
■ Gire a la derecha la perilla de ajuste de la tensión de la hoja
hasta que logre la tensión deseada de la hoja.
■ Vuelva a colocar la placa de garganta.
Nota: Si la hoja toca el pie de retención en cualquier lado,
entonces es necesario ajustar el pie de retención. Vea en la
Página 12 la sección Ajuste del Pie de Retención.
Hojas de Extremos Lisos
Ver Figura 10.
■ Apague y desenchufe la sierra de la fuente de alimentación.
ADVERTENCIA:
Si la sierra no se apaga, ni se retira la llave del interruptor o
no se desenchufa de la fuente de alimentación se puede
producir la puesta en marcha accidental causando una
posible lesión personal grave.
AJUSTES

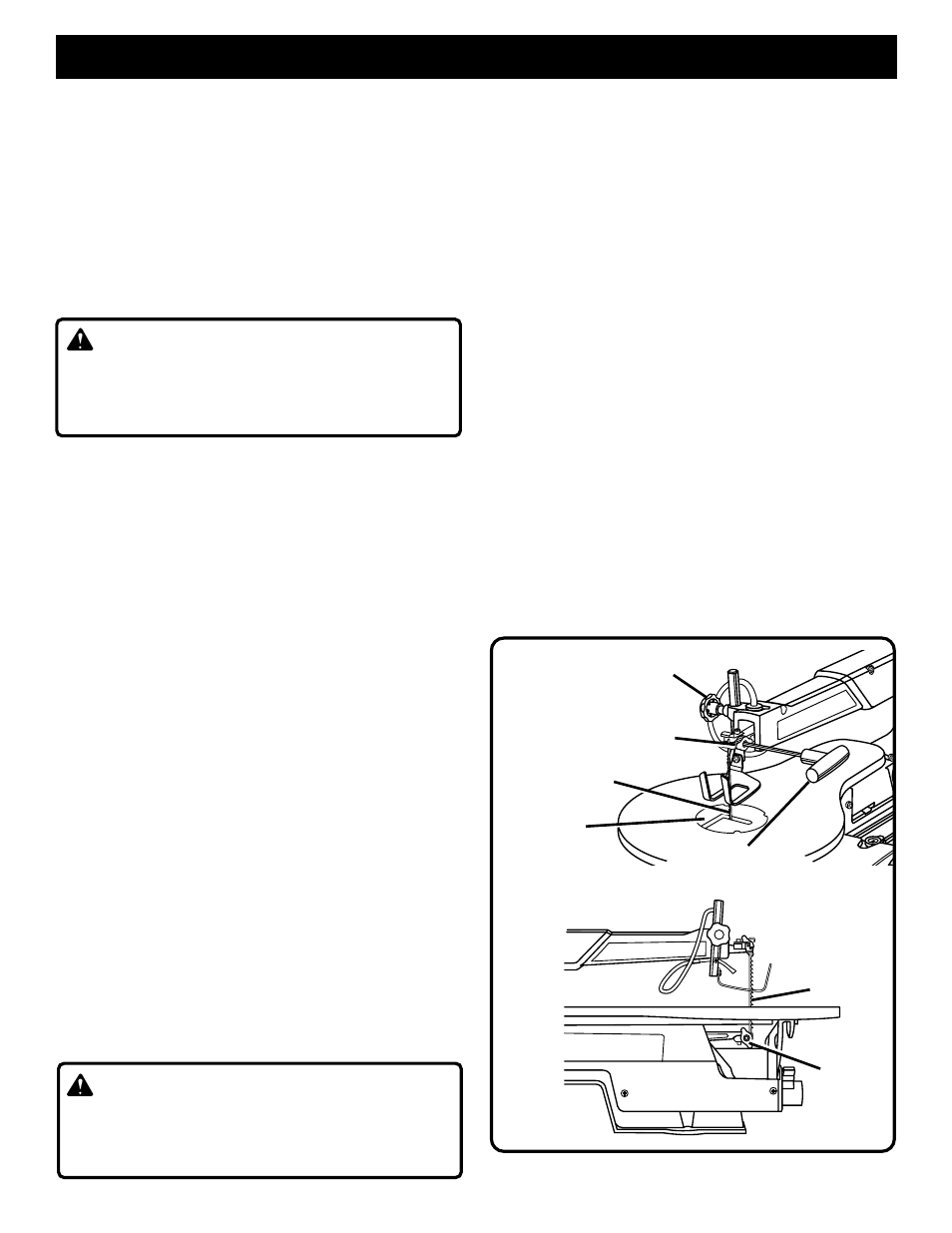

Fig. 10
TORNILLO
DE LA
ABRAZADERA
DE LA HOJA
HOJA DE LA
SIERRA
HOJA DE LA
SIERRA
Para Sacar la Hoja de la Sierra:
■ Gire la perilla de ajuste de la tensión a la izquierda para
disminuir (o aflojar) la tensión de la hoja.
Ver Figura 4.
■ Empuje desde debajo de la mesa de la sierra para retirar la
placa de garganta.
■ Usando la llave hexagonal con manija en T provista, afloje el
tornillo superior e inferior de la abrazadera de la hoja.
■ Saque la hoja.
Reemplazo de la Hoja de la Sierra:
■ Coloque la hoja nueva a través de la abertura en la mesa de
la sierra con los dientes hacia la parte delantera de la sierra
y dirigidos hacia abajo, hacia la mesa de la sierra. Coloque
el extremo inferior de la hoja en la muesca en V en el
portahojas inferior.
■ Coloque la hoja en su lugar y apriete firmemente el tornillo de
la abrazadera de la hoja usando la llave hexagonal con
manija en T.
■ Tire de la hoja hacia arriba y oprima el brazo superior hacia
abajo para colocar el extremo superior de la hoja en la
muesca en V en el portahoja superior.
■ Apriete firmemente la tornillo de la abrazadera superior
usando la llave hexagonal con manija en T.
■ Gire a la derecha la perilla de ajuste de la tensión de la hoja
hasta que logre la tensión deseada de la hoja.
■ Vuelva a colocar la placa de garganta.
Nota: Si la hoja toca el pie de retención en cualquier lado,
entonces es necesario ajustar el pie de retención. Vea en la
Página 12 la sección Ajuste del Pie de Retención
.
PERILLA DE BLOQUEO
DEL PIE DE RETENCION
TORNILLO DE LA
ABRAZADERA DE LA HOJA
PLACA DE
GARGANTA
LLAVE HEX.
CON MANIJA EN T
