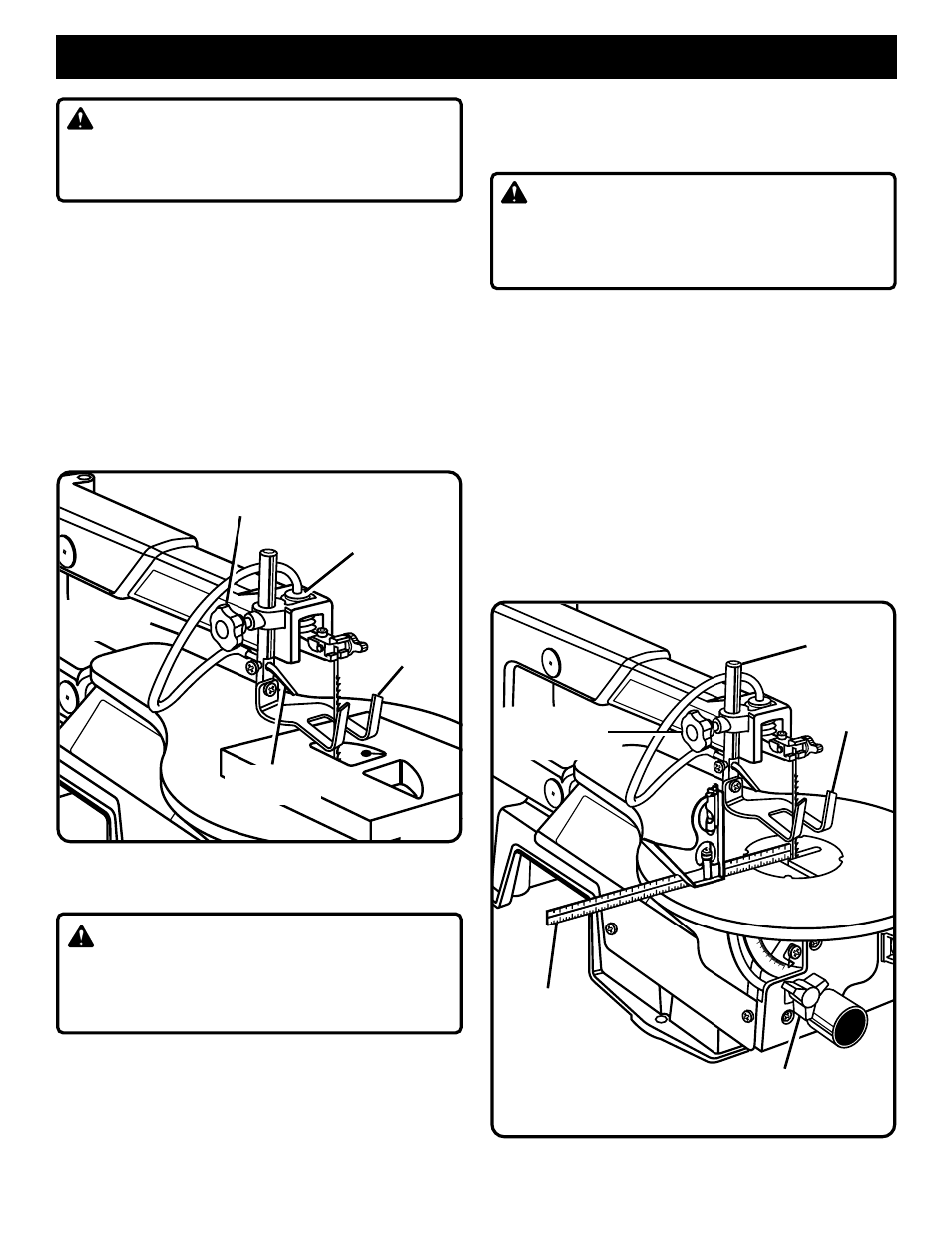

Página 11

CUADRATURA DE LA MESA CON RELACION
A LA HOJA

Ver Figura 7.

ADVERTENCIA:

Si la sierra no se apaga, ni se retira la llave del interruptor o
no se desenchufa de la fuente de alimentación se puede
producir la puesta en marcha accidental causando una
posible lesión personal grave.

Afloje la perilla de bloqueo del pie de retención y mueva la
varilla del pie de retención hasta arriba. Vuelva a apretar la
perilla de bloqueo del pie de retención.

Afloje la perilla de bloqueo de la mesa para inclinar la mesa
de la sierra hasta que esté aproximadamente perpendicular
o en ángulo recto con la hoja.

Coloque una escuadra pequeña en la mesa de la sierra junto
a la hoja.

Afloje el tornillo que sujeta el indicador de la escala.

Ver

Figura 8.

Mueva el indicador a la marca de 0

°

y apriete

firmemente el tornillo. Recuerde, la escala de corte en bisel
es una guía conveniente pero no se debe confiar en ella para
precisión. Practique haciendo cortes en un resto de madera
para determinar si los ajustes de los ángulos son correctos.

Ajuste el pie de retención en la posición deseada y apriete
firmemente la perilla de bloqueo del pie de retención.

SOPLADOR DEL ASERRIN

Ver Figura 6.

ADVERTENCIA:

Si la sierra no se apaga, ni se retira la llave del interruptor o
no se desenchufa de la fuente de alimentación se puede
producir la puesta en marcha accidental causando una
posible lesión personal grave.

El soplador del aserrín está diseñado y preajustado para dirigir
aire al punto más eficaz en la línea de corte. Asegúrese de que
el pie de retención esté debidamente ajustado para sujetar la
pieza de trabajo y para dirigir el aire a la superficie de corte.

La tubería de plástico debe estar conectada al tubo ondulado
flexible antes de poner en marcha la sierra.

PERILLA DE BLOQUEO

DEL PIE DE RETENCION

SOPLADOR

DEL ASERRIN

ADVERTENCIA:

Para evitar la puesta en marcha accidental que podría causar
una posible lesión personal grave, apague la sierra y
desenchúfela antes de hacer cualquier ajuste.

PIE DE RETENCION

Ver Figura 6.

Este pie debe bajarse de modo que apenas descanse sobre la
superficie de la pieza de trabajo a fin de evitar que la pieza de
trabajo se levante. El pie de retención no debe ajustarse de
modo que la pieza de trabajo se arrastre. Siempre vuelva apretar
la perilla de bloqueo del pie de retención después de hacer
cualquier ajuste.

Afloje la perilla de bloqueo del pie de retención

Levante o baje el pie de retención hasta la posición deseada.

Vuelva a apretar la perilla de bloqueo del pie de retención.

La parte delantera alta del pie de retención actúa como un
protector de la hoja para evitar contacto accidental con la hoja.

0

30

15

AJUSTES

Fig. 7

PIE DE

RETENCION

Fig. 6

TUBERIA DE

PLASTICO

PERILLA DE

BLOQUEO DEL

PIE DE RETENCION

PIE DE

RETENCION

ESCUADRA

PEQUEÑA

COMBINADA

VARILLA DEL PIE

DE RETENCION

PERILLA DE

BLOQUEO DE LA MESA

TUBO ONDULADO

FLEXIBLE
