PARA AJUSTAR LA PROFUNDIDAD DE CORTE CON LA
PERILLA DE CONTROL DE PROFUNDIDAD OPCIONAL
Ver Figura 9.
■ DESENCHUFE SU TUPI.
ADVERTENCIA:
Si no se desenchufa el tupí, se puede producir la puesta
en marcha accidental causando una lesión grave.
■ Afloje la perilla de bloqueo y levante la barra de tope.
■ Desbloquee la palanca de bloqueo del émbolo y levante
la fresa a su posición más alta.
■ Haga descender el tupí hasta que la fresa llegue a la
profundidad de corte aproximada deseada.
■ Bloquee la palanca de bloqueo del émbolo, bloqueando
temporalmente la fresa a la profundidad de corte
deseada.
■ Gire la perilla de control de profundidad a la derecha
hasta que la tuerca hexagonal se asiente contra la
brida de tope. No apriete demasiado.
■ Desbloquee la palanca de bloqueo del émbolo. Siempre
desbloquee la palanca de bloqueo del émbolo antes
de ajustar la profundidad del corte con la perilla de
control de profundidad.
■ Gire la perilla de control de profundidad hasta que la
fresa alcance la profundidad de corte deseada.
■ Bloquee la palanca de bloqueo del émbolo. Siempre
bloquee la fresa en su lugar antes de comenzar a
ranurar.
■ Afloje la perilla de bloqueo y ajuste la barra de tope
hasta que toque el tope de profundidad.
■ Apriete firmemente la perilla de bloqueo.
TOPE DE PROFUNDIDAD
Ver Figuras 10 y 11.
El tope de profundidad está ubicado en la base de su tupí y
permite hacer cortes profundos o difíciles en pasadas
sucesivas mediante el Sistema de Topes de Profundidad
Microajustable Accu-Stop
MR . Las marcas de alineamiento
permiten de manera rápida y fácil hacer los cambios de
profundidad del corte.
Para lograr una profundidad de corte predeterminada, haga
descender el tupí hasta que la barra de tope toque el tope de
profundidad. La característica de Microajuste provee marcas
de alineamiento cada 90° de rotación del botón de tope de
profundidad. Cada rotación de 90° del botón cambia el
ajuste de la profundidad del corte en 1/64 pulg. (0,4 mm)
Ver
Figura 10.
Un giro completo (360°) del botón de tope de profundidad
cambia el ajuste de la profundidad de corte en 1/16 pulg.
(1,6 mm)
Ver Figura 11.
El Sistema de Profundidad Microajustable Accu-Stop MR
permite hacer cambios de la profundidad de corte de 0 a
1/2 pulg. (12,7 mm) del ajuste inicial de la barra de tope. Este
ajuste inicial de la barra de tope puede ser la profundidad de
corte "cero" o puede ser cualquier profundidad de corte que
usted seleccione como un punto de partida para un trabajo
particular que para un trabajo particular que desee hacer.
AJUSTES
CADA ROTACION DE 360 ° DEL BOTON
DE TOPE DE PROFUNDIDAD EQUIVALE
A 1/16 pulg. (1,6 mm) DE CAMBIO EN LA
PROFUNDIDAD DEL CORTE
BOTON DE
TOPE DE
PROFUNDIDAD
BARRA
DE TOPE
PERILLA DE
BLOQUEO
Fig. 10
Fig. 11
INDICADOR DE REPOSICION
A CERO CON LINEA ROJA
ESCALA
TOPE DE
PROFUNDIDAD
MICROAJUSTABLE
ACCU-STOP MR
BARRA
DE TOPE
PERILLA DE
BLOQUEO
CADA ROTACION DE 90 °
DEL BOTON DE TOPE DE
PROFUNDIDAD EQUIVALE A
1/64 pulg. (0,4 mm) DE CAMBIO EN
LA PROFUNDIDAD DEL CORTE

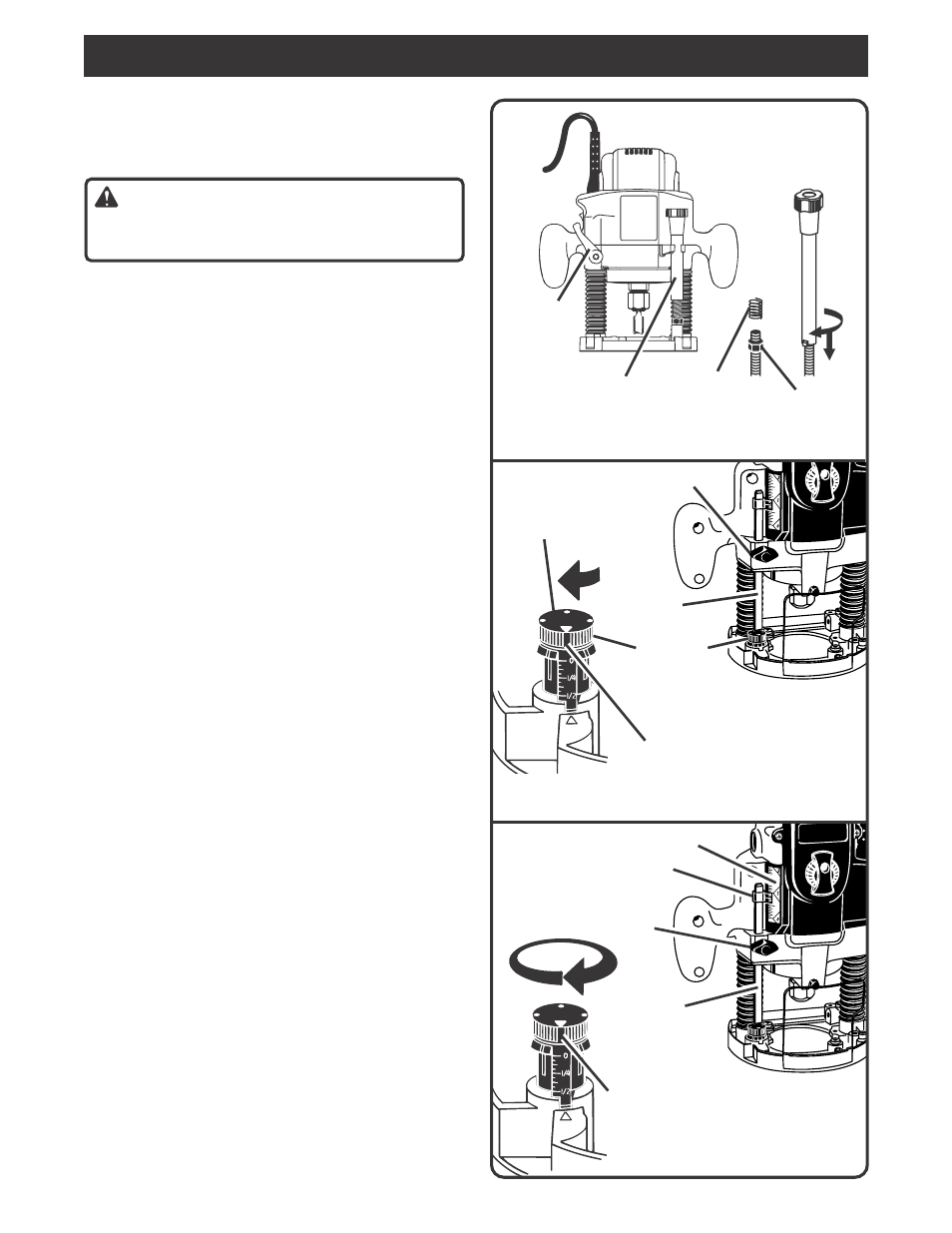

Fig. 9
VARILLA
DE AJUSTE
DE
PROFUNDIDAD
RESORTE DE
COMPRESION
PERILLA DE CONTROL
DE PROFUNDIDAD
OPCIONAL
TUERCA HEX.
PALANCA
DE
BLOQUE
DEL
EMBOLO
