PARA INSTALAR LA PERILLA DE CONTROL DE
PROFUNDIDAD OPCIONAL
Ver Figura 8.
■ DESENCHUFE SU TUPI.
ADVERTENCIA:
Si no se desenchufa el tupí, se puede producir la puesta
en marcha accidental causando una lesión grave.
■ Saque la tuerca hexagonal superior de la varilla de
ajuste de profundidad. NOTA: Esta es la única vez que
la tuerca hexagonal debe ser sacada del tupí. Además,
si por cualquier motivo usted saca la perilla de control de
profundidad opcional, la tuerca hexagonal debe ser
instalada antes de volver a usar el tupí.
■ Gire la tuerca hexagonal restante a la izquierda hasta
que queden 1/4 pulg. (6,35 mm) de roscas en la parte
superior de la varilla de ajuste de profundidad.
■ Coloque el resorte de compresión en la tuerca como se
muestra en la Figura 8.
■ Coloque la perilla de control de profundidad opcional
sobre el resorte de compresión y alinee las lengüetas
en la perilla de control de profundidad con las caras
planas de la tuerca hexagonal.
■ Cuidadosamente comprima el resorte oprimiendo la
perilla de control de profundidad.
■ Atornille la perilla de control de profundidad a la derecha
en la varilla de ajuste de la profundidad.
ADVERTENCIA:
Si reemplaza la perilla de control de profundidad opcional
sin el resorte a compresión puede resultar en que la
perilla y la tuerca hexagonal vibren y se salgan de la
varilla de ajuste de la profundidad. Esta situación puede
causar que el motor se separe de la base del tupí
resultando en una posible lesión personal grave.
■ Bloquee la palanca de bloqueo del émbolo para colocar
la fresa en la profundidad de corte "cero".
■ Ajuste las tuercas hexagonales hasta que toquen la
brida de tope. Esto proporcionará un tope de posición
en la profundidad de corte "cero".
■ Asegúrese de que las tuercas hexagonales estén
firmemente apretadas una con otra.
■ Gire el tope de profundidad a la posición deseada,
suelte la perilla de bloqueo y ajuste la barra de tope
hasta que toque el tope de profundidad.
■ Deslice el indicador de reposición a cero hacia arriba o
hacia abajo en la escala en la barra de tope hasta que
la línea roja en el indicador de reposición a cero coincida
con el punto de referencia deseado. Por ejemplo, alinee
la línea roja con la marca de 1 pulg. (25,4 mm) en la
escala.
■ Levante la barra de tope para obtener la profundidad
de corte deseada. Por ejemplo, si se desea un ajuste
de profundidad de corte de 1/8 pulg. (3,2 mm) el
indicador de reposición a cero se moverá a 1/8 pulg.
(3,2 mm) desde el punto de referencia de 1 pulg.
(25,4 mm).
■ Apriete firmemente la perilla de bloqueo.
■ Coloque su tupí de manera que la fresa pueda pasar
más allá de la subbase para el ajuste de profundidad
deseado.
Ver Figura 7.
■ Desbloquee la palanca de bloqueo del émbolo.
■ Sujete las manijas y haga descender el tupí hasta que
la barra de tope toque el tope de profundidad.
■ Bloquee la palanca de bloqueo del émbolo para colocar
la fresa en la profundidad de corte deseada.
PERILLA DE CONTROL DE PROFUNDIDAD
OPCIONAL
Ver Figura 9.
Se dispone de un perilla de control de profundidad opcional
que puede ser adquirida para uso con su tupí.
Recomendamos su uso cuando su tupí necesite ajustes de
profundidad de corte exactos y cuando el tupí esté instalado
invertido en una mesa de tupí. NOTA: El peso del tupí
además de la posición extraña en que se encuentra al estar
montado en una mesa de tupí dificultan el ajuste de la
profundidad de corte girando la tuerca hexagonal con una
llave de 15/16 pulg. (23,8 mm). Por lo tanto, recomendamos
que usted compre y use una perilla de control de profundidad
para las situaciones antes mencionadas así como para
otras situaciones similares.
La perilla de control de profundidad opcional está instalada
con un resorte contra la tuerca hexagonal para evitar que
el motor del tupí se separe accidentalmente de la base del
tupí. Si la perilla de control de profundidad es colocada
muy arriba en la varilla de ajuste de la profundidad, el
resorte hará salir la perilla de control de profundidad antes
que la tuerca hexagonal. No saque la tuerca hexagonal.
Debe permanecer en la varilla de ajuste de profundidad en
todo momento. Esto es muy importante cuando se usa el
tupí en forma invertida en una mesa de tupí.
AJUSTES

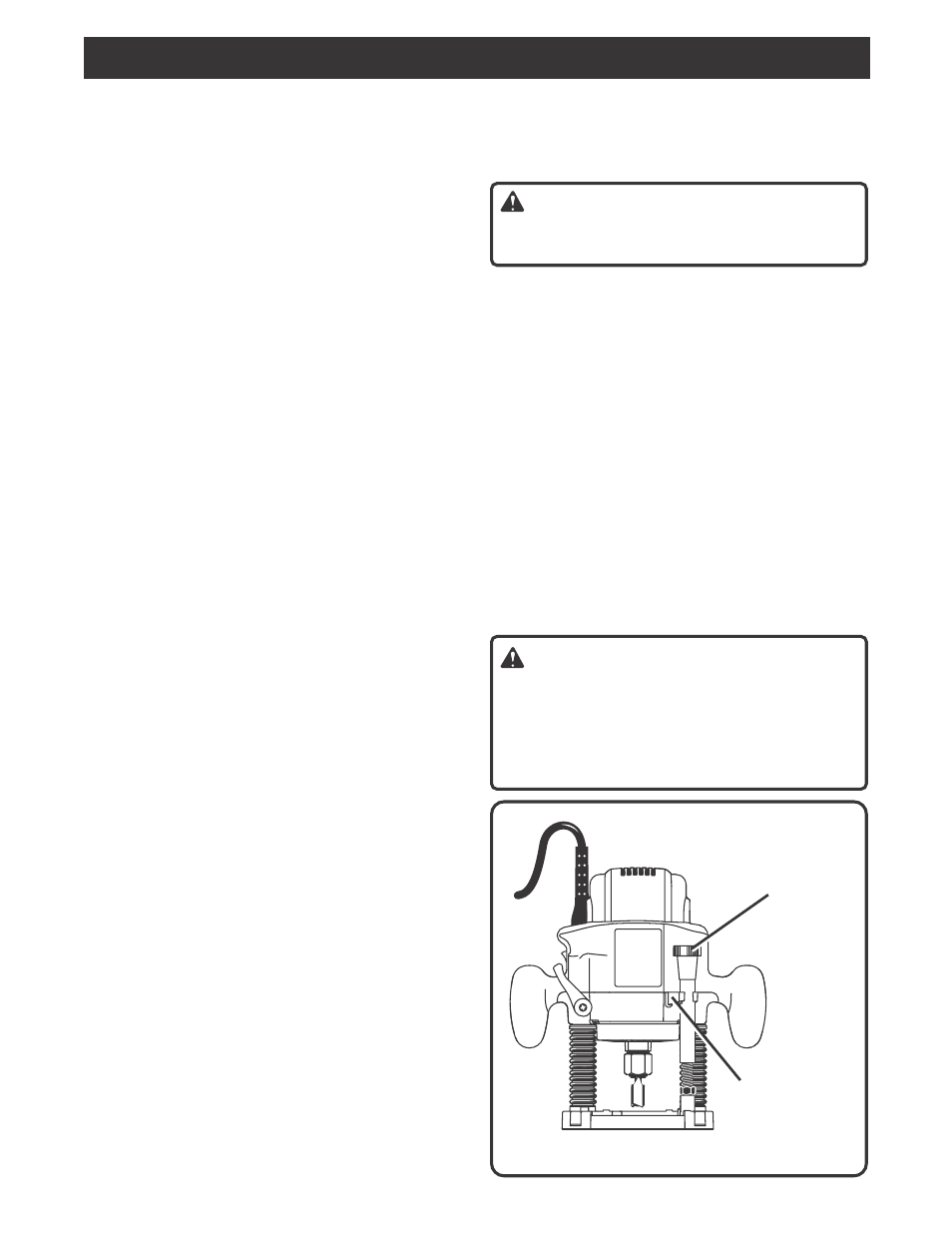

Fig. 8
PERILLA DE CONTROL
DE PROFUNDIDAD
OPCIONAL
BRIDA DE
TOPE
