MANTENIMIENTO
REEMPLAZO LA BARRA

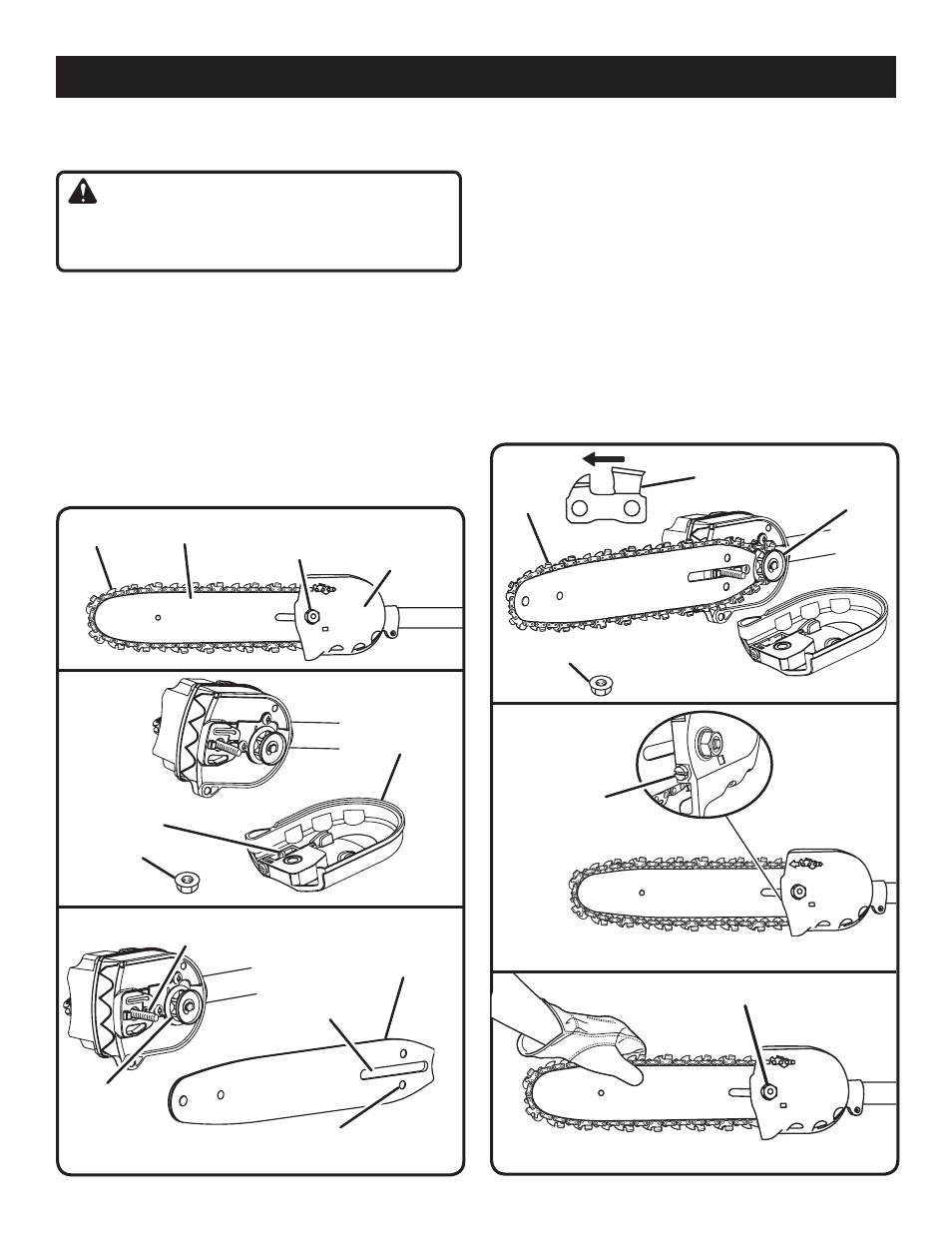

Vea las figuras 19 y 24.
ADVERTENCIA:
Para evitar posibles lesiones graves, pare la máquina antes
cambiar la barra, la cadena o realizar cualquier operación de
mantenimiento.
n Quite la tuerca de la barra y la tapa de la caja de la
transmisión.
n La barra tiene una ranura para el perno que queda sobre el
perno de la barra. La barra también tiene un orificio de la espiga
tensora de la cadena que queda sobre la espiga tensora de la
cadena.
n Coloque la barra sobre el perno de la barra de modo que la
espiga tensora de la cadena quede dentro del orificio para la
misma.
n Acomode la cadena sobre la rueda dentada y dentro de la ranura
de la barra. Los dientes de corte situados en la parte superior
de la barra deben estar orientados hacia la punta de la barra,
en la dirección de rotación de la cadena.
TORNILLO
TENSOR DE
LA CADENA
Fig. 23
TUERCA DE LA BARRA
Fig. 24
RANURA DEL
PERNO EN LA
BARRA
PERNO DE LA
BARRA
ORIFICIO DE LA ESPIGA
TENSORA DE LA CADENA
BARRA
RUEDA
DENTADA
Fig. 21
BARRA
TAPA DE LA
CAJA DE LA
TRANSMISIÓN
TUERCA DE
LA BARRA
CADENA
Fig. 19
TAPA DE LA
CAJA DE LA
TRANSMISIÓN
ESPIGA TENSORA
DE LA CADENA
TUERCA DE LA
BARRA
Fig. 20
ROTACIÓN DE LA
CADENA
TUERCA DE LA BARRA
CADENA
RUEDA
DENTADA
Fig. 22
n Vuelva a colocar la cubierta lateral del accionamiento e instale
la tuerca de la barra. Apriete sólo con la mano la tuerca de la
barra. La barra debe quedar libre para moverse para el ajuste
de la tensión.
n Elimine toda la holgura de la cadena girando el tornillo tensor
en el sentido de las manecillas del reloj, asegurándose que
la cadena asienta dentro de la ranura de la barra durante el
tensionado.
n Levante la punta de la barra para revisar la holgura de la cadena.
Suelte la punta de la barra y gire 1/2 vuelta en el sentido de las
manecillas del reloj el tornillo de tensado de la cadena. Repita
este proceso hasta que desaparezca toda holgura presente.
n Mantenga levantada la punta de la barra y apriete firmemente
la tuerca de la misma.
n La cadena está tensada correctamente cuando no hay holgura
de la misma en la parte inferior de la barra, la cadena se siente
bien ajustada en la barra, y puede avanzarse con la mano sin
ningún atoramiento de aquélla.
