Conexión básica
Guía de inicio
rápido
RF OUT
RF IN
RF IN
RF OUT
RF IN
DIGITAL
AUDIO
OUT
PC
COMPONENT
AUDIO
IN
AUDIO
OUT
Y
P B
P R
L
R
L
R
2 1
Cable de RF
11
Ejemplo 3

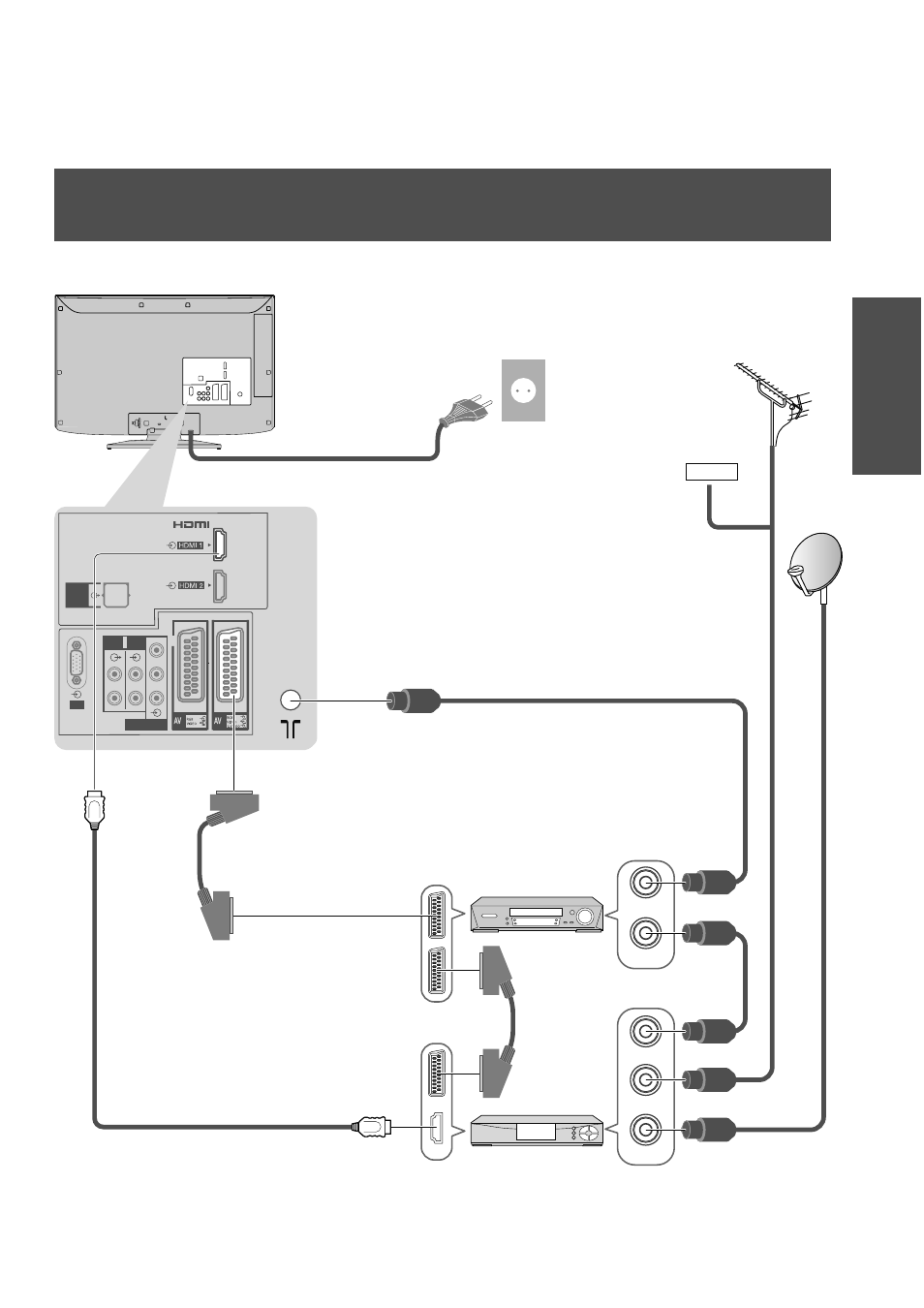

Conexión de grabador DVD / videograbadora y sintonizador
multimedia
TV, grabador DVD / videograbadora y sintonizador multimedia
Grabador DVD o
videograbadora
Antena
terrestre
Cable de alimentación
Parte trasera del TV
Sintonizador
multimedia
CA 220-240 V
50 Hz
Cable de RF
Cable SCART
completamente
cableado
Cable SCART
completamente cableado
Cable HDMI
completamente cableado
Cable de RF
Cable
Cable de RF
