Conexión básica – Panasonic TXL32S10E Manual del usuario
Página 10
PC
COMPONENT
AUDIO
IN
AUDIO
OUT
Y
P
B
P
R
L
R
L
R
2
1
RF OUT
RF IN
PC
COMPONENT
AUDIO
IN
AUDIO
OUT
Y
P
B
P
R
L
R
L
R
2
1
10

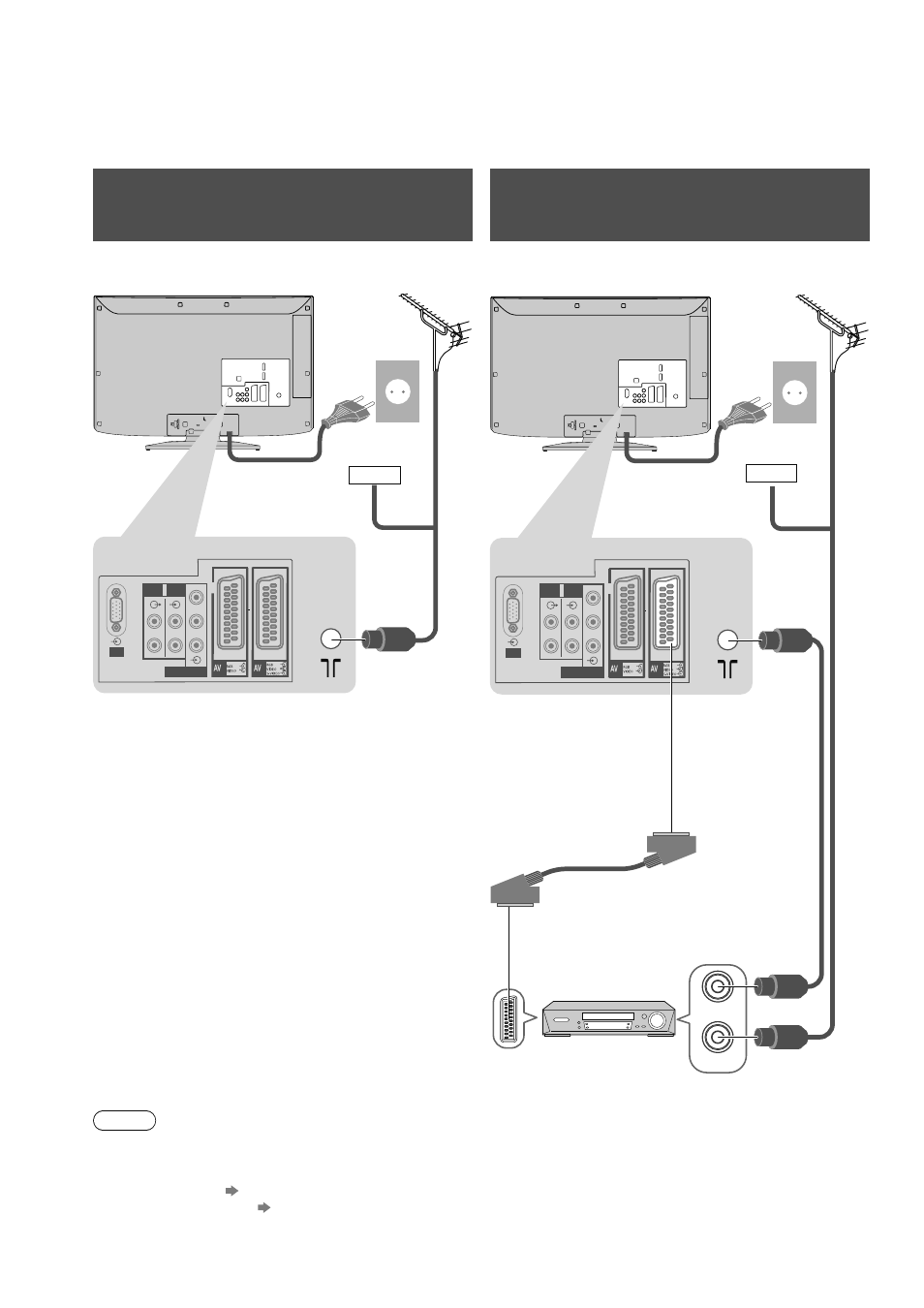

Conexión básica
El equipo externo y los cables mostrados no son suministrados con este TV.
Asegúrese de que la unidad esté desconectada de la toma de corriente antes de conectar o desconectar cualquier cable.
Ejemplo 1
Conexión de antena
Ejemplo 2
Conexión de grabador DVD /
Videograbadora
TV solamente
TV, grabador DVD o videograbadora
Nota
Conecte a AV1 / AV2 del TV para un grabador DVD / videograbadora compatible con Q-Link (pág. 48).
Para el equipo compatible con HDMI es posible conectar a los terminales HDMI (HDMI1 / HDMI2 / HDMI3)
utilizando un cable HDMI (pág. 54).
Conexión Q-Link
pág. 46
Conexión VIERA Link
págs. 46 y 47
Lea también el manual del equipo.
Cable de alimentación
Cable de alimentación
Cable SCART
completamente
cableado
Grabador DVD o
videograbadora
Cable de
RF
Antena
terrestre
Antena
terrestre
Parte trasera del TV
Parte trasera del TV
Cable de RF
CA 220-240 V
50 Hz
CA 220-240 V
50 Hz
Cable de RF
Cable
Cable
