2-1

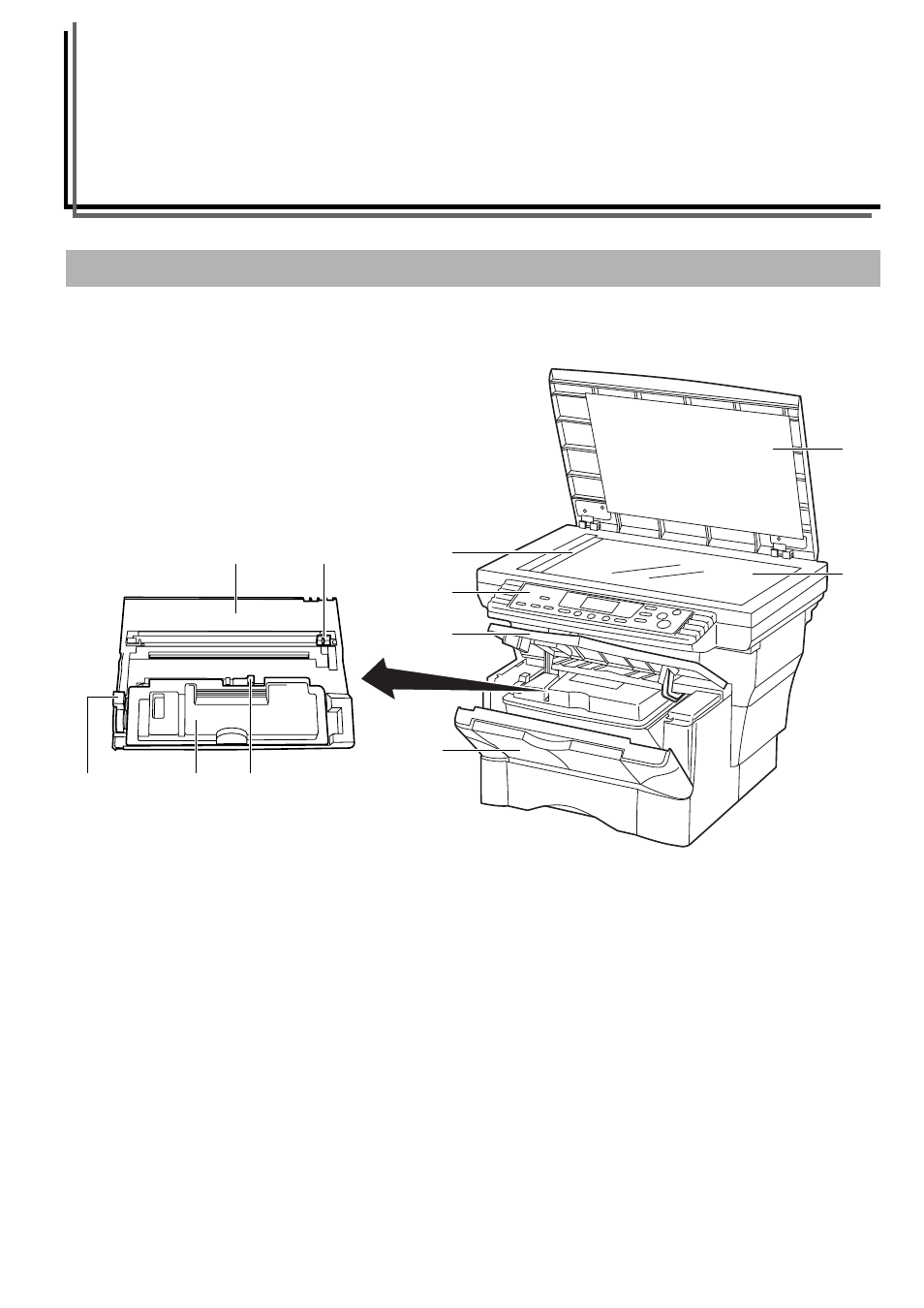

Sección 2 NOMBRES DE LAS PARTES
(1) Cubierta de originales
(Abra/cierre esta cubierta cuando coloque el original en la
pantalla.)
(2) Pantalla
(Coloque los originales aquí para copiar. Asegúrese de colocar
los originales cara abajo y alinearlos contra la esquina
izquierda trasera de la pantalla.)
(3) Placa de indicadores de tamaño de original
(Asegúrese de alinear los originales contra esta placa cuando
los coloque en la pantalla.)
(4) Tablero de controles
(Realice las operaciones de copia aquí.)
(5) Cubierta superior
(Abra esta cubierta cuando necesite cambiar el recipiente de
toner o si se produce un atasco de papel en la copiadora.)
(6) Cubierta frontal
(Abra esta cubierta cuando necesite cambiar el recipiente de
toner o si se produce un atasco de papel en la copiadora.)
(7) Unidad de proceso
(Saque esta unidad cuando necesite cambiar el recipiente de
toner o si se produce un atasco de papel en la copiadora.)
(8) Recipiente de toner
(9) Palanca de bloqueo
(Mueva esta palanca cuando necesite cambiar el recipiente de
toner.)
(10) Palanca de liberación del recipiente de toner
(Mueva esta palanca cuando necesite cambiar el recipiente de
toner.)
(11) Limpiador del cargador
(Deslice esta perilla hacia adelante y atrás cuando necesite
limpiar el cargador.)
Cuerpo principal
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8) (10) (9)
(11)
