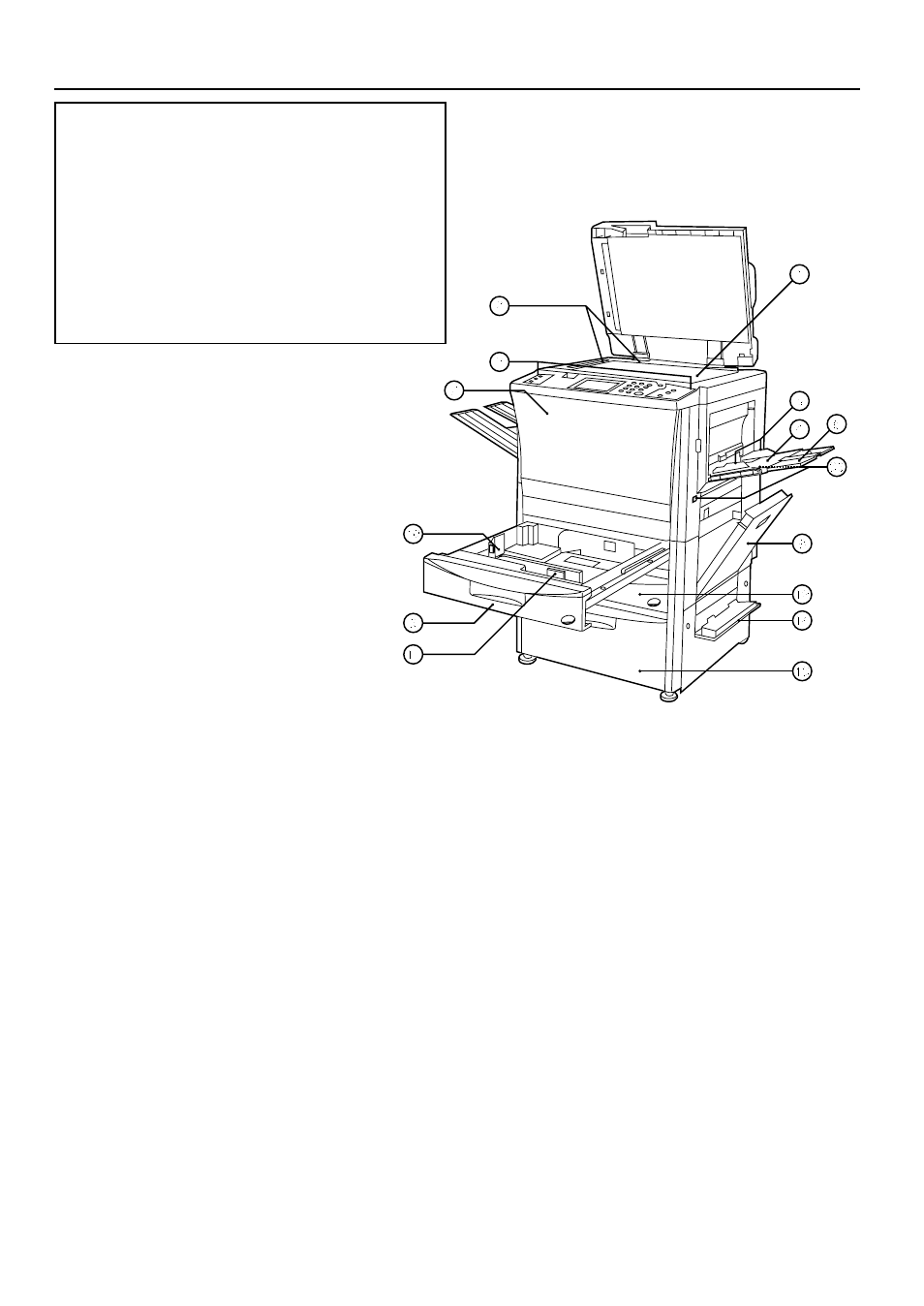

SOBRE LA COPIADORA DE 52 PPM
1 Pantalla
(Coloque aquí originales tales como libros, etc. que no
puedan colocarse en el DF.)
2 Líneas indicadoras de tamaño del original
(Alinee el original con estas líneas cuando coloque el
original en la pantalla.)
3 Tablero de controles
(Utilice para hacer copias.)
4 Bandeja de alimentación multi-hojas
(Coloque aquí para copiar en papel de tamaño pequeño o
color.)
5 Guías de inserción
(Asegúrese de ajustar al tamaño de papel colocado en la
bandeja de alimentación multi-hojas.)
6 Guía de soporte
(Despliegue para copiar en papel que mide A4 (vertical) o
mayor.)
7 Cubierta frontal
(Abra para cambiar un cartucho de toner o para eliminar un
atasco de papel.)
8 Cubierta derecha
(Abra cuando se produce un atasco en la sección del
alimentador de documentos.)
9 Gaveta 1
(Tiene capacidad para hasta 550 hojas de papel común.)
0 Palanca de ajuste de largo
! Palanca de ajuste de ancho
@ Gaveta 2
(Tiene capacidad para hasta 550 hojas de papel común.)
# Plataforma de alimentación de papel
(Tiene capacidad para hasta 3000 hojas de papel común.)
$ Cubierta derecha del cajón
(Abra cuando se produce un atasco.)
% Cubierta de inversión de original en el DF
(Abra cuando se produce un atasco de papel en la sección
del DF.)
^ Indicador de original colocado
(Aparece el estado del original.
Se enciende en verde: El original está colocado. Empieza
a copiar presionando la tecla de Inicio.
Destella en verde: El original no está bien puesto. Vuelva
a colocar el original.
Destella en rojo: Se atascan originales. Saque todos los
originales atascados de acuerdo con las instrucciones de la
página 97.)
& Guía de colocación de original
(Ajuste al tamaño del original colocado en el DF.)
* Mesa de originales
(Coloque el original del DF en esta mesa.)
( Palanca de apertura/cierre del DF
(Sujete cuando abra y cierre el DF.)
) Cubierta de la salida de originales
(Los originales copiados se acumulan aquí.)
⁄ Guía de salida de papel
(Ara cuando coloque un original de B4 o mayor en el DF.)
Este capítulo describe los puntos específicos para la
copiadora de 52 ppm.
Consulte este capítulo y los demás capítulos en el manual
de instrucciones si ha comprado una copiadora de 52 ppm.
● Nombres de las partes del cuerpo principal..........103
● Código...................................................................105
● Tiempo de apagado automático ...........................105
● Apertura/cierre de la cubierta frontal.....................105
● Procedimiento de eliminación del atasco
en la unidad duplex...............................................105
● Especificaciones ...................................................107
● Nombres de las partes del cuerpo principal
La figura y las instrucciones que se describen en la página 7 y
página 8 son diferentes en la copiadora de 52 ppm para los
siguientes puntos.
