Manual de instalador
20
Dirección: 18 Zona 5: (2
o
Dígito): Sonido Valor por defecto:
Sirena Exterior (Intermitente)
Para la zona de incendio el sonido recomendado (Valor por defecto) es la sirena
exterior intermitente.
De cualquier forma es posible cambiar el sonido de zona por cualquiera de los
sonidos dados en la lista previa
Dirección : 19 Zona 6: Zona de Tamper
La zona 6 es una zona de tamper. Se puede programar como cualquier tipo de
zona (excepto fuego) incluida tamper. Si la zona se ha programado como tamper,
cuando se active enviará un Código de Tamper y el LED TMP del teclado se
encenderá.
SALIDAS LOCALES: DIRECCIONES 22 - 25
La ORBIT-6 dispone de una Salida de colector abierto (UO/ECL ) la cuál se puede
utilizar para apagar/encender un equipo externo. Esta salida proporciona un máximo
de 70mA.
Esta salida también se puede utilizar para rearmar detector(es) de incendio. En ese
caso la alimentación de 12V del detector de incendio será suministrada a través de la
Salida (ver Figuras 1A y 1B). La salida se debe definir como rearme de sensores.
Si se utiliza el módulo de expansión de salidas locales (UO), se puede aplicar la
misma información en la dirección 22 para la programación de la UO2 (Dirección 23),
UO3 (Dirección 24), y/o UO4 (Dirección 25). No es necesario programar todas las
Salidas Locales disponibles, a menos que sean utilizadas. Advierta que cuando se
utiliza el módulo de expansión de salidas locales, la salida de la placa base (UO/ECL)
no está disponible.
Importante: Para poder utilizar la Expansión de Salida Local se debe definir al
módulo en la Dirección 30.
22

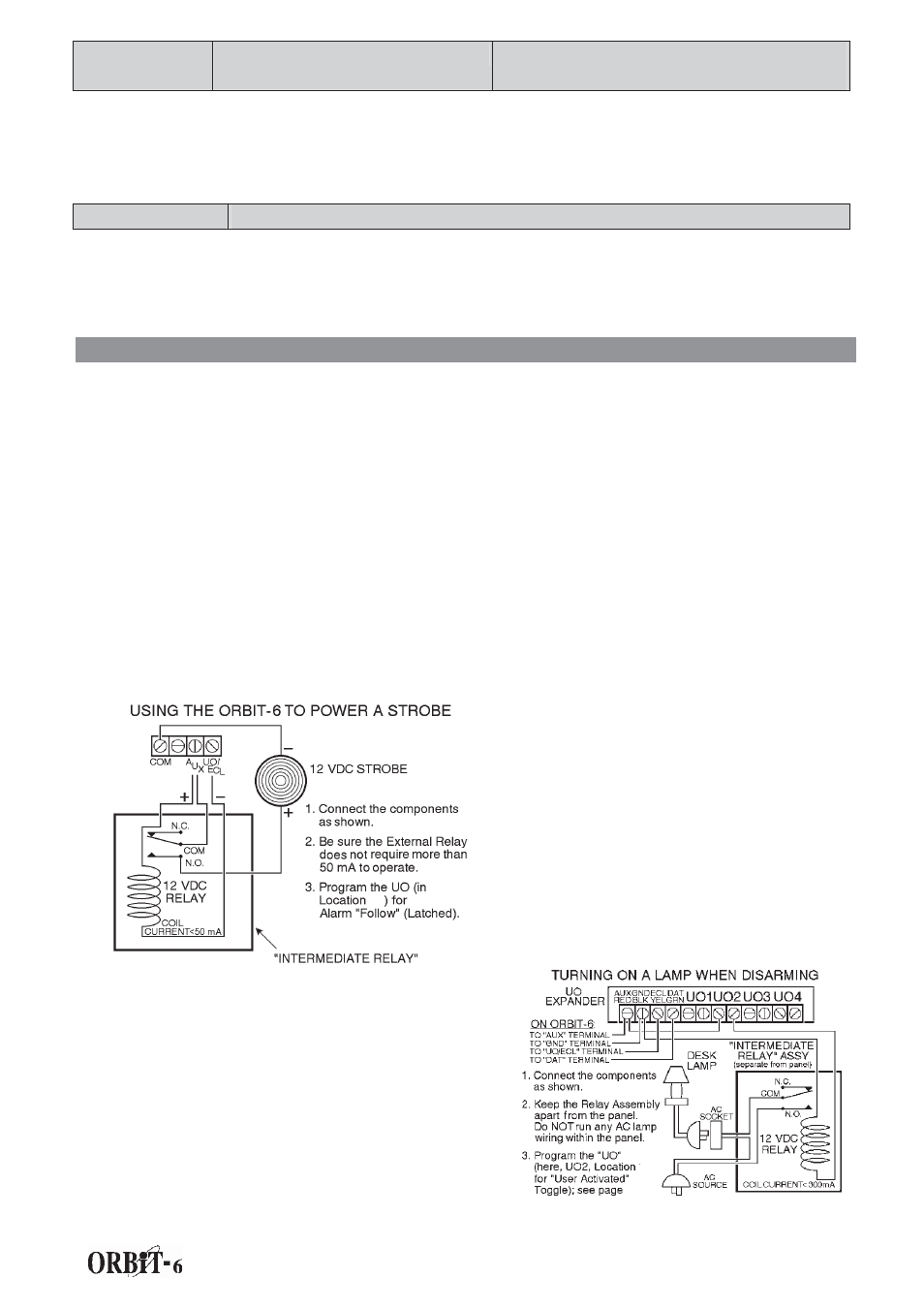

Debido a la capacidad de alimentación
de las salidas de 70 mA, se necesitará
utilizar un relé auxiliar cuyos contactos
físicos puedan conmutar corrientes
mucho mayores (limitados por su
relación de contacto). La figura muestra
como un relé puede disparar una luz
estroboscópica. Si se utiliza así, la
salida no se puede utilizar para rearmar
detectores de humo.
Si se necesita más de una salida, está disponible
un módulo de expansión. Sus cuatro salidas
(UO1, UO2, UO3, y UO4) reemplazan la salida de
la placa de la ORBIT-6. Las UO en el módulo de
expansión de salidas cuentan con relés con un
máximo de corriente de 500 mA. Refiérase a las
Figuras 1 y 1B (
paginas
Error! Bookmark not
defined.
y 33),
para instrucciones de cableado e
información adicional. La figura a la derecha
muestra como una salida puede ser utilizada para
conmutar una lámpara. 23)
16.
