ESTUFAS DE PELLAS

Capítulo 9

MANUAL DE INSTALACIÓN Y USO

pág.

57

Esquemas eléctricos

Servicio técnico - Derechos reservados a MCZ S.p.A. - Prohibida la reproducción

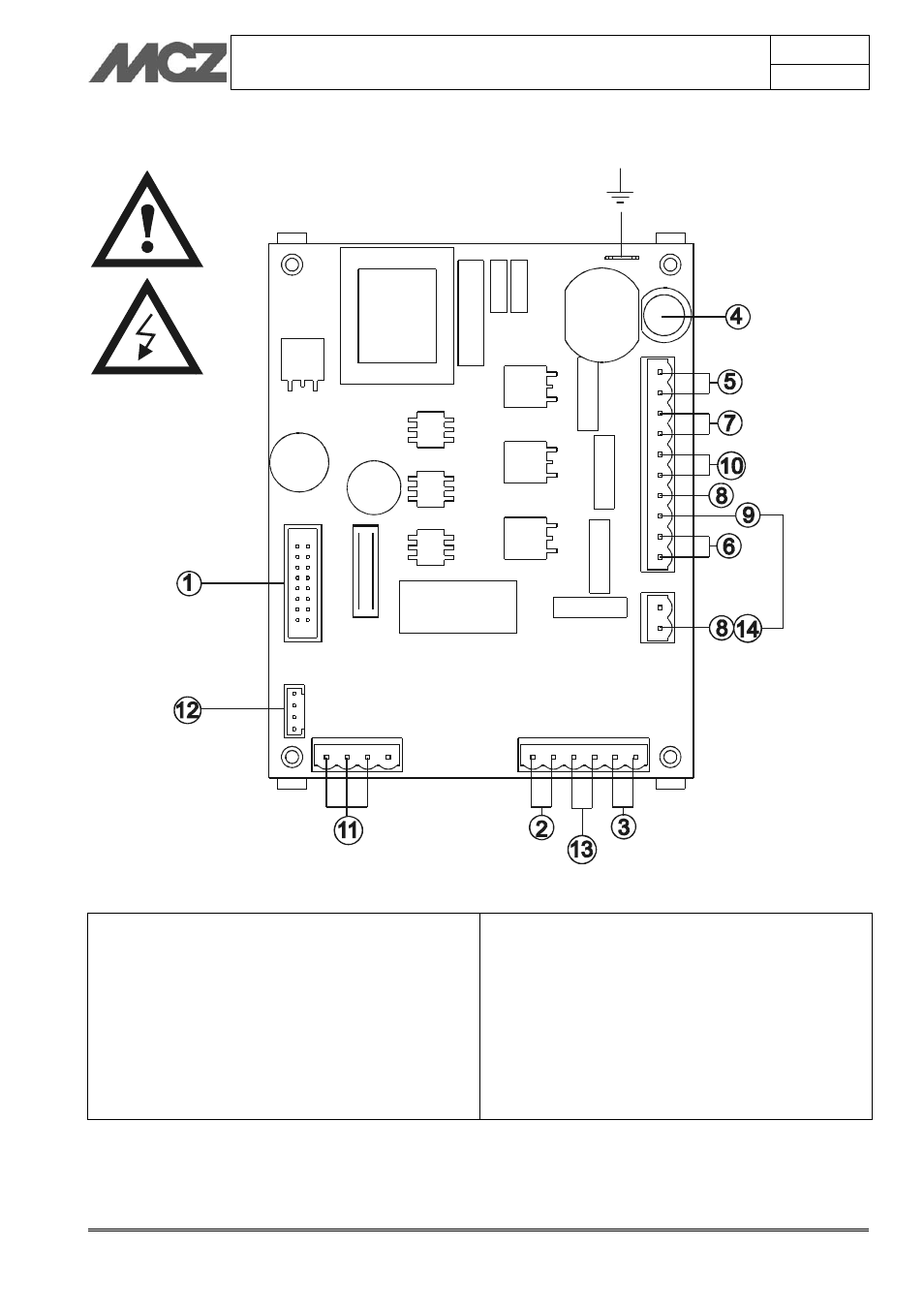

9. ESQUEMAS ELÉCTRICOS


LEYENDA CABLEADOS TARJETA MADRE

1. Panel de mandos
2. Sonda ambiente
3. Sonda de humos rojo + azul -
4. Fusible
5. Interruptor
6. Bujía
7. Ventilador de expulsión de humos

8. Motorreductor
9. Termostato de contacto
10. Ventilador del aire
11. Control de revoluciones del ventilador de

expulsión de humos blanco/rojo/negro o azul

12. Cronotermostato
13. Termostato de ambiente
14. Presostato

Nota: Los cableados eléctricos de todos los componentes están provistos de conectores precableados de

medidas diferentes.
