ATENCIÓN
No utilice productos abrasivos y no rocíe con el
producto limpiacristales las partes pintadas ni las
juntas de la puerta del hogar (cordón de fibra de
cerámica)
7.2. LIMPIEZAS PERIÓDICAS A CARGO DEL
TÉCNICO ESPECIALIZADO
7.2.1. Limpieza del intercambiador de calor
Al final de la temporada invernal es necesario limpiar el
compartimento por el que pasan los humos de evacuación.
Esta limpieza debe realizarse obligatoriamente para facilitar la eliminación de
todos los residuos de la combustión antes de que el tiempo y la humedad los
compacte haciendo que resulten difíciles de quitar.
LIMPIEZA DEL INTERCAMBIADOR:
LIMPIEZA DEL INTERCAMBIADOR:

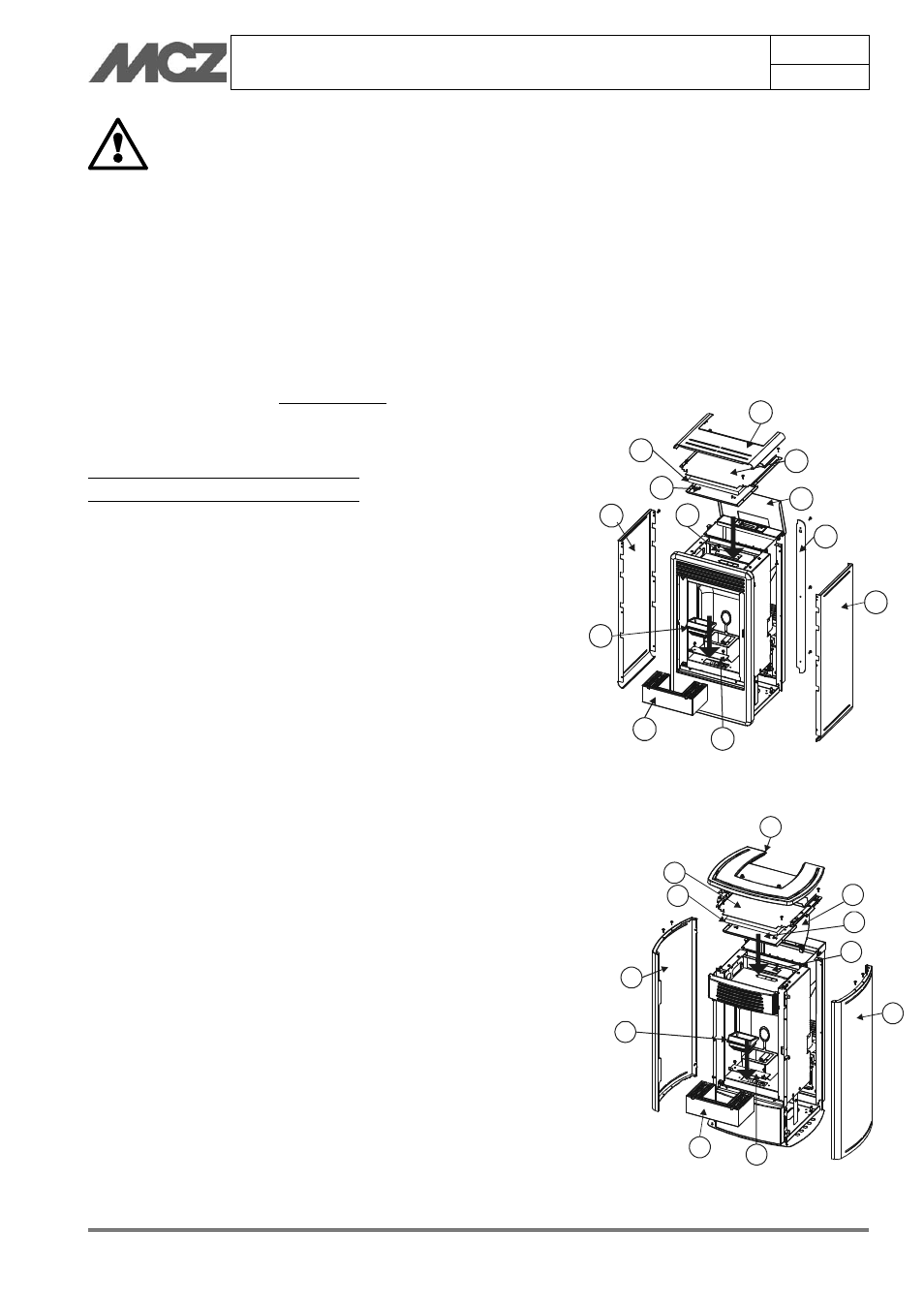

LIMPIEZA DEL COMPARTIMENTO SUPERIOR ESTUFA KAIKA
Con la estufa fría, levante la tapa “D” y quite, por orden:
el perfil “C”, los costados “B” y el top “A” tal y como se explica en el
punto 5.11.1.
Quite la tapa “E” que está fijada a la estructura por medio de cuatro
tornillos (dos en la parte delantera y dos en la parte trasera). A
continuación, saque el panel aislante “F” y quite el panel “G”
desenroscando los dos tornillos de la derecha y los dos tornillos de la
izquierda.
En la superficie inferior hay una pequeña placa “H” fijada con dos
tornillos. Quite también esta pieza y acceda al orificio de inspección
para la limpieza (vea la flecha).
Con una varilla rígida o un cepillo para botellas, raspe las paredes del
hogar para hacer caer la ceniza en el compartimento de recogida de
cenizas inferior. Limpie y vuelva a montar el conjunto.
LIMPIEZA DEL COMPARTIMENTO SUPERIOR ESTUFA FACE
Con la estufa fría, levante la tapa “A” y quite, por orden:
el top “B” y los costados “C” tal y como se explica en el punto 5.11.2.
Quite la tapa “D” que está fijada a la estructura por medio de cuatro
tornillos (dos en la parte delantera y dos en la parte trasera). A
continuación, saque el panel aislante “E” y quite el panel “F”
desenroscando los dos tornillos de la derecha y los dos tornillos de la
izquierda.
En la superficie inferior hay una pequeña placa “G” fijada con dos
tornillos. Quite también esta pieza y acceda al orificio de inspección
para la limpieza (vea la flecha).
Con una varilla rígida o un cepillo para botellas, raspe las paredes del
hogar para hacer caer la ceniza en el compartimento de recogida de
cenizas inferior. Limpie y vuelva a montar el conjunto.
LIMPIEZA DEL COMPARTIMENTO INFERIOR ESTUFA KAIKA-
FACE
Limpie como se explica en el punto 6 alrededor del brasero “N”.
Extraiga el cajón “M”, desmonte después la placa “L” quitando los dos
tornillos y, con la boquilla de la aspiradora, elimine las cenizas y el
hollín acumulado en el intercambiador inferior indicado por la flecha.
Limpieza del compartimento superior (KAIKA)
Limpieza del compartimento superior (FACE)
