ESTUFAS DE PELLAS Capítulo 7
MANUAL DE INSTALACIÓN Y USO pág. 59
Esquemas eléctricos Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción

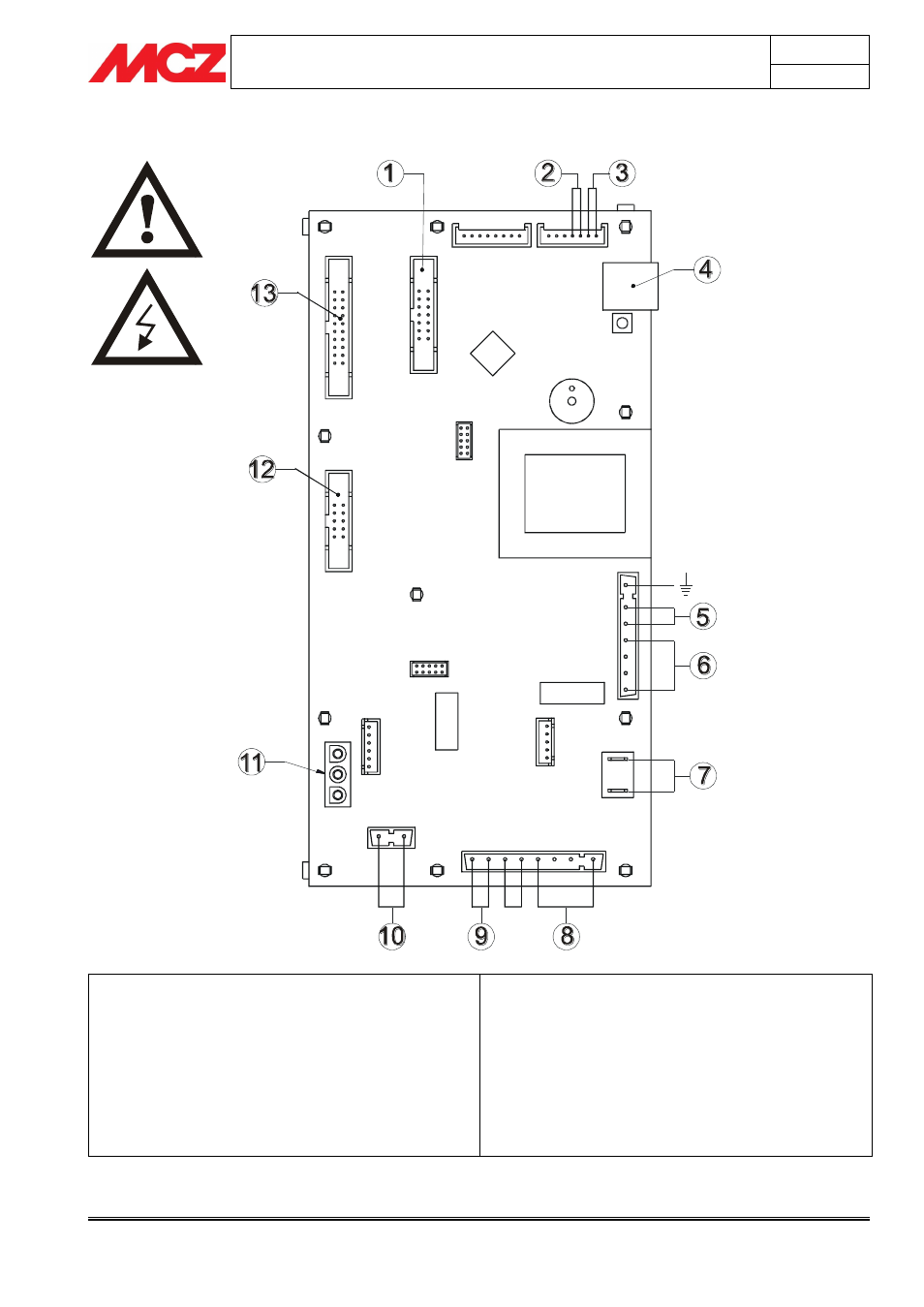

7. ESQUEMAS ELÉCTRICOS
LEYENDA CABLEADOS TARJETA MADRE
1. Panel de mandos
2. Sonda Ambiente
3. Sonda de humos
4. Conexión módem
5. Interruptor
6. Bujía
7. Ventilador expulsión de humos 8. Motorreductor
9. Termostato de contacto
10. Ventilador del aire
11. Control de revoluciones del ventilador de
expulsión de humos
12. Sensor caudal de aire
13. Conector para interfaz de termostato ambiente
Nota: Los cableados eléctricos de todos los componentes están provistos de conectores precableados de medidas
diferentes.
