ESTUFAS DE PELLAS Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág. 22
Instalación y montaje Servicio técnico - Derechos reservados a MCZ GROUP S.p.A. - Prohibida la
reproducción
PARETE DI
ATTRAVERSAMENTO
ISOLANTE
STUFA
TUBO USCITA
ARIA CALDA
E
F

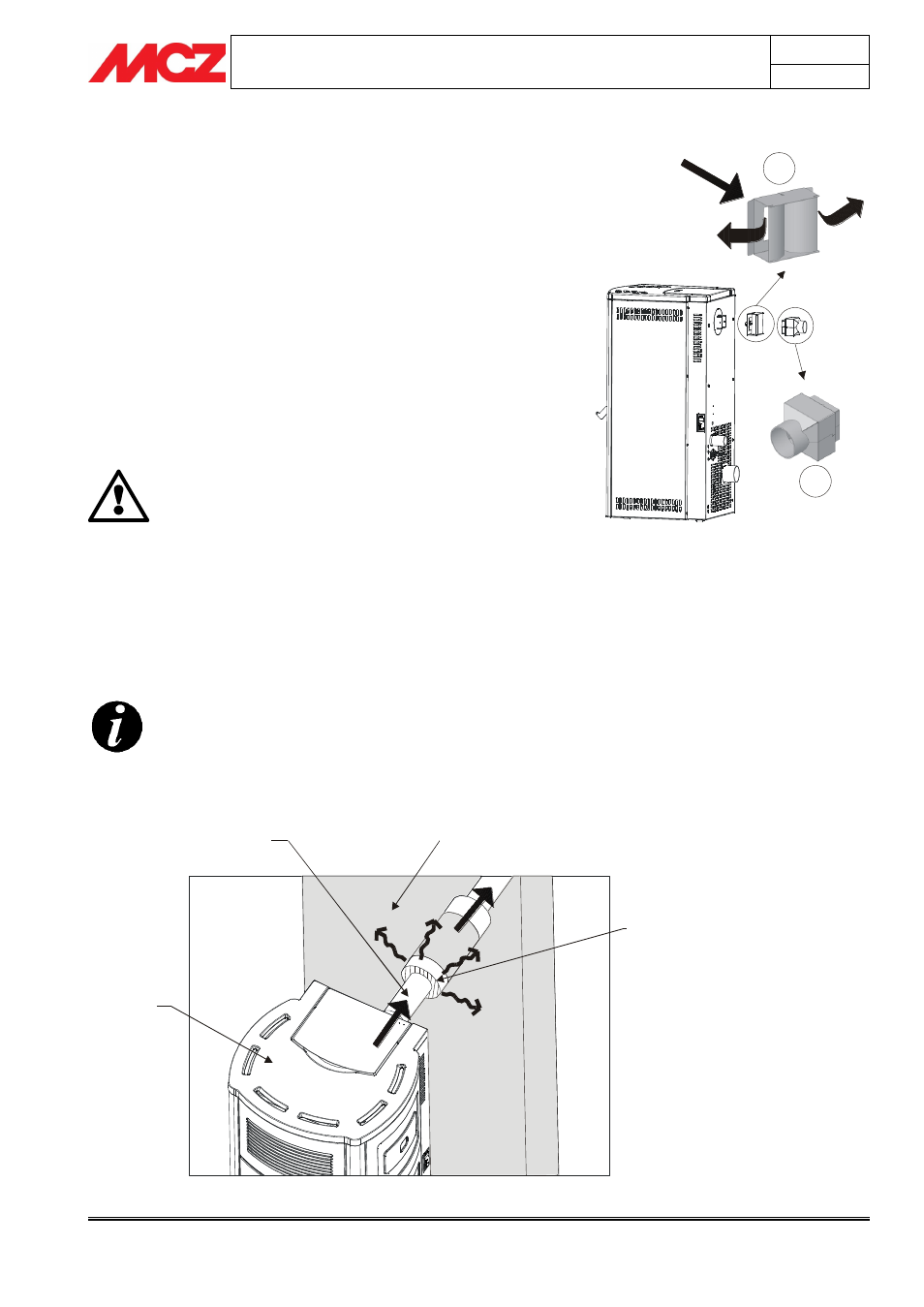

3.4. CONEXIÓN CANALIZACIONES AIRE CALIENTE
MODELO EGO Y STAR COMFORT AIR
Una vez finalizada la fase de colocación de la estufa, se puede iniciar el
procedimiento de instalación de los tubos del aire caliente.
Las estufas COMFORT AIR se suministran de serie con un desviador del
aire E, es decir, la brida trasera de salida del aire caliente está
conectada a este desviador que permite dirigir el aire caliente hacia la
derecha y la izquierda de la sala, esto caso de que no se desee
canalizar el aire caliente.
Si se desea canalizar el aire caliente se debe extraer el desviador E,
conectar el racor insonorizado F (opcional) que lleva la salida de
cuadrada a redonda y, a continuación, efectuar las diferentes
conexiones con tubos y racores específicos de MCZ que desvían el flujo
a varios difusores de aire caliente (tobera de 120x120 mm). Estas
canalizaciones también pueden ser de obra. (VER OPCIONALES)
El tubo del aire en salida puede alcanzar
temperaturas muy elevadas, del orden de los 200 °C:
por lo tanto, es necesario aislarlo de manera correcta
y con materiales adecuados en los puntos donde
pueda entrar en contacto con superficies inflamables
o que se resientan por la temperatura (por ejemplo,
rebajado de la pintura, canaletas para paso de cables
eléctricos, cartón piedra, etc.); también es necesario
proteger a las personas y los animales del contacto
voluntario o accidental. En cualquier caso, respetar
las normativas y leyes vigentes en el lugar en el que
se instala el producto.
Se recomienda tener previsto un aislamiento en todo
el recorrido del tubo para reducir las disipaciones y
aumentar el rendimiento de calor en el ambiente.
TUBO SALIDA AIRE
CALIENTE
ESTUFA
PARED DE PASO
AISLANTE
