7-MONTAJE DE LA ESTUFA SUITE/CLUB
Servicio técnico - Derechos reservados - Reproducción prohibida

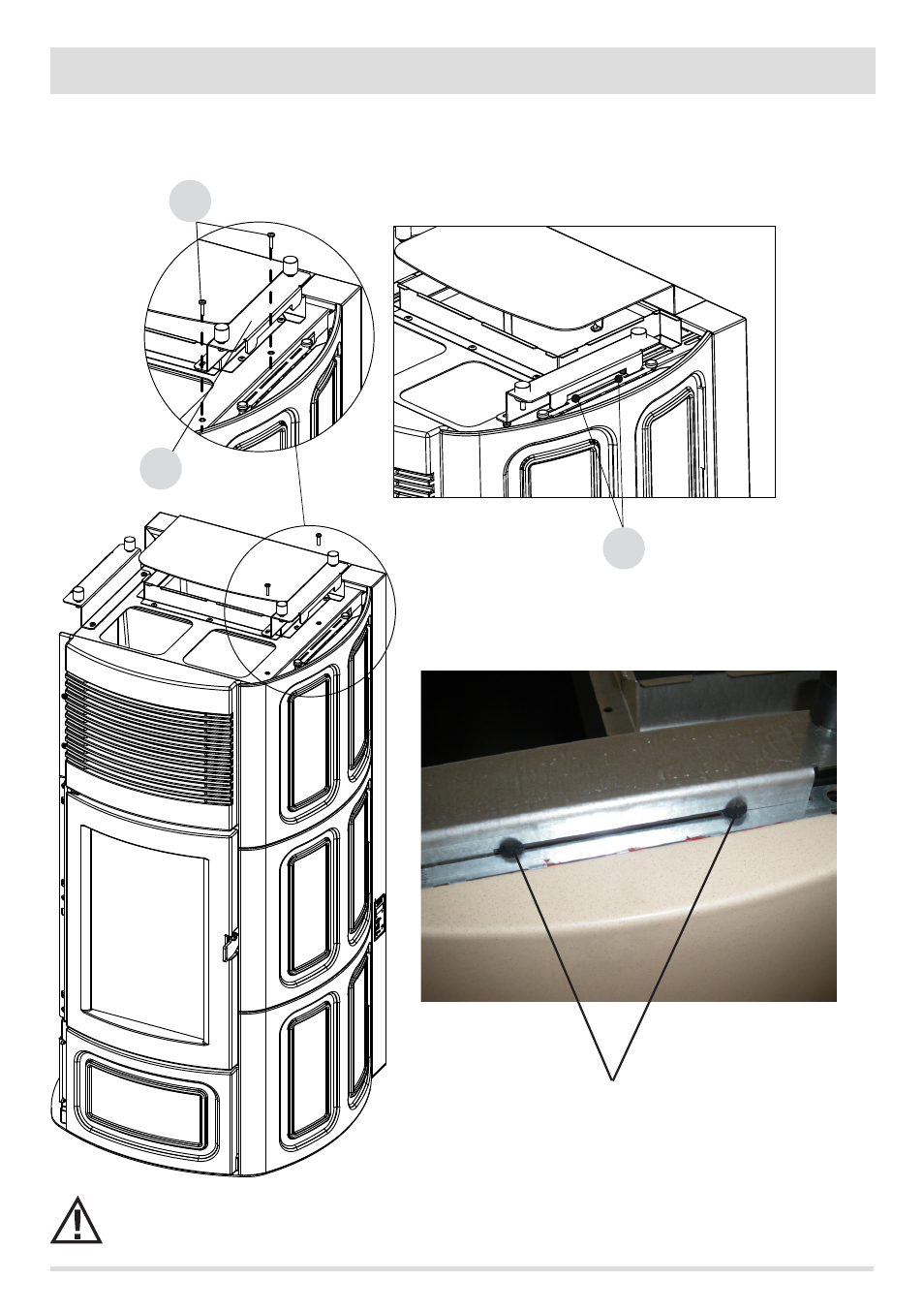

En la parte superior fije el panel con la brida “F” usando los dos tornillos “p”. Entre la brida “F” y la brida del panel de cerámica “D3”
introduzca los fieltros que se le suministran. Esta brida servirá como soporte de la parte superior en cerámica.
Actúe de la misma manera para fijar las cerámicas en el otro lado (denominados S1/S2/S3).
Para evitar vibraciones de la cerámica, además de las tapas de goma ya colocadas en las bridas de todas las placas de
cerámica, se recomienda colocar dos fieltros “K” (suministrados con el kit cerámico) entre las dos bridas de la última
cerámica (vea las imágenes arriba).
