7-MONTAJE DE LA ESTUFA SUITE/CLUB
Servicio técnico - Derechos reservados - Reproducción prohibida
Partes eléctricas bajo tensión: alimente el producto solo después de haber completado su montaje.

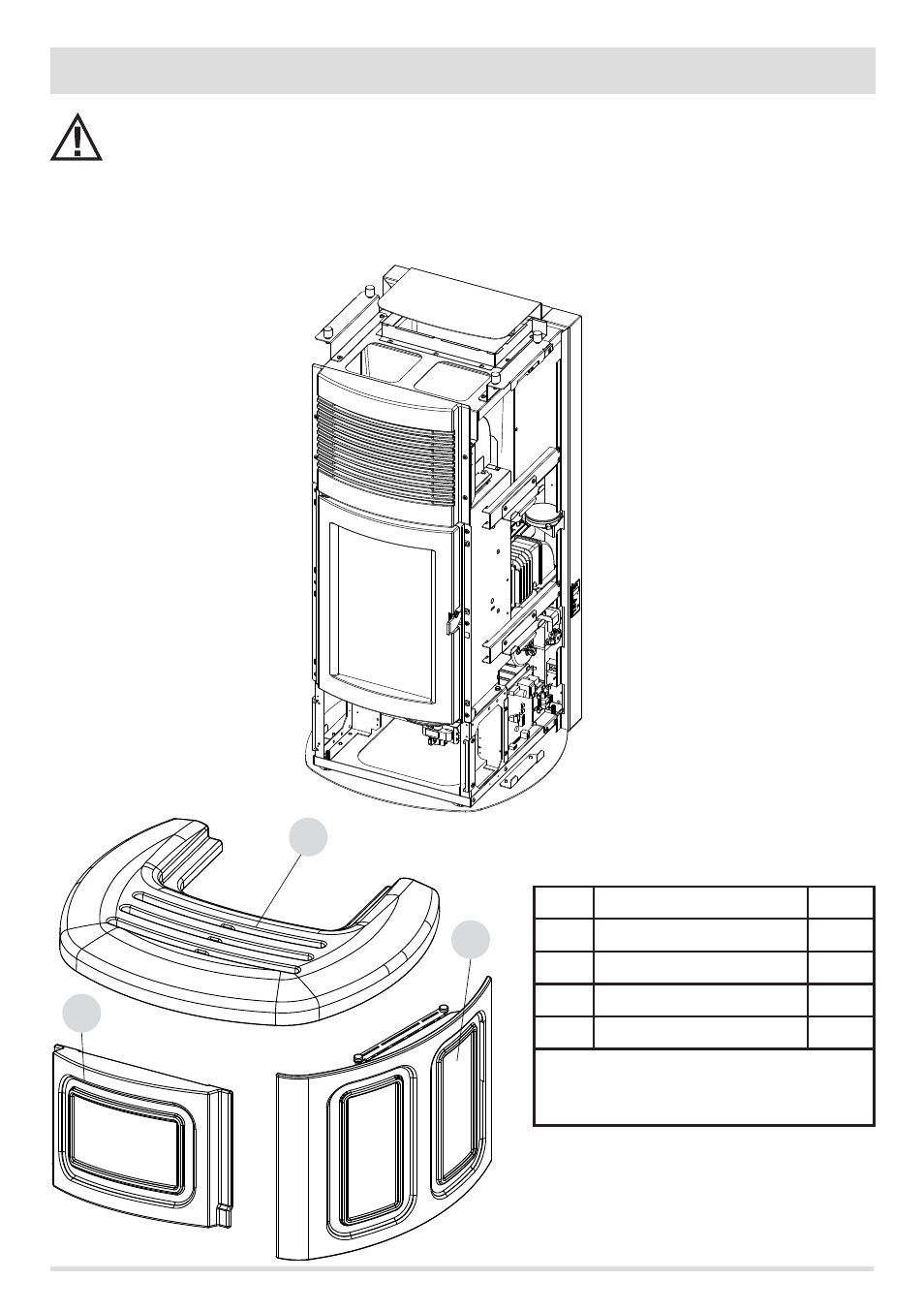

Las estufas Suite y Club cuando se entregan se presentan sin el revestimiento en cerámica, como en la imagen de abajo.
Coja la caja con las cerámicas (figura de abajo) y prepárelas para el montaje. Las cerámicas ya están completamente ensambladas y son
todas iguales. Las cerámicas están completamente ensambladas (cerámicas y bridas para montaje) y deben montarse como indica el
esquema anexo de la página “Montaje de los paneles laterales”.
Las cerámicas son delicadas, por tanto
manéjelas con cuidado.
POS. DESCRIPCIÓN N.
A PARTE SUPERIOR EN CERÁMICA 1
B PANEL INFERIOR EN CERÁMICA 2
C PANEL LATERAL EN CERÁMICA 6
FIELTROS 8
EN LA FIGURA SE MUESTRAN CERÁMICAS DE LA
ESTUFA SUITE (PARA LA CERÁMICA DE CLUB, CAMBIA
LA DECORACIÓN)
C* = SEGÚN LA DISPOSICIÓN, LAS CERÁMICAS
SE DENOMINARÁN D1/D2/D3 E S1/S2/S3.
