4
-
JBL SYNTHESIS SDA-7200 Conexiones del panel posterior
Conexiones de entrada: Conecte estas conectadas a las salidas de audio de su procesador envolvente o EQ externo.
NOTA: Todo los canales son iguales, así que puede conectar cualquier posición de canal de salida de su procesador
o EQ a cualquiera de las entradas.
terminales de salida: Conecte estos terminales a los cables que van del amplificadora a los altavoces. Tenga
cuidado siempre de observar que la polaridad sea correcta, conectando las salidas positivas/rojas de la fila superior
del SDA-7200 a los terminales positivos/rojos de los altavoces y los terminales negativos/negros de la fila inferior del
SDA-7200 a los terminales negativos/negros de los altavoces.
NOTA: Si utiliza una conexión con cables descubiertos, asegúrese de que los hilos de los cables de cualquier
conexión de altavoz no toquen ningún otro cable ni ninguna otra pieza del panel posterior y que los cables positivos
y negativos no se toquen entre sí.
NOTA: Después de conectar un cable de altavoz a los terminales, apriete la tuerca del terminal del altavoz con la
mano. NO utilice herramientas ni fuerza excesiva.
Conector trigger input (entrada de accionador): Conecte la salida de accionador de un producto compatible
que pueda alimentar de 5 V CC a 16 V CC a esta entrada cuando desee encender o apagar automáticamente el
amplificador. Utilice el cable de accionamiento suministrado con el amplificador o cualquier cable con conectores
mono de 3,5 mm en ambos extremos.
NOTA: Al conectar un cable a este conector, el interruptor 3 Standby/On del panel delantero queda desactivado.
interruptor de alimentación maestro: Ponga este interruptor en la posición On para utilizar el producto. Cuando
está en la posición Off, el amplificador se desconecta de la alimentación de CA y no responde a ningún control. En
funcionamiento normal, este interruptor se puede dejar en la posición On, pero se debe poner en la posición Off
cuando la unidad no se vaya a usar durante un periodo prolongado de tiempo como durante unas vacaciones.
receptáculo del cable de alimentación de Ca: Conecte el cable de alimentación de CA suministrado con la
unidad a este receptáculo y el enchufe del cable de alimentación a una toma de CA.
receptáculo de fusibles: Si el amplificador está totalmente inoperativo, puede ser a causa de un fusible fundido.
Antes de cambiar el fusible, es importante poner el conmutador maestro de alimentación en la posición Off.
nota iMPortante: Para garantizar la seguridad y el funcionamiento correctos en todo momento es
esencial sustituir el fusible por otro que sea exactamente del mismo tipo y valor nominal que el original.
si tiene alguna duda no sustituya el fusible por su cuenta y póngase en contacto con su distribuidor o
instalador.
Conmutador audio sense (detección de audio): Este conmutador determina el método por el cual el SDA-7200
se pone en modo On o en modo de funcionamiento activo.
El SDA-7200 se suministra con el conmutador puesto hacia la izquierda, en la posición ON. En esta posición, la •
unidad se enciende automáticamente cuando hay una señal de audio presente en cualquiera de los conectores
de entrada. La unidad se apaga automáticamente aproximadamente 30 minutos sin que haya una señal de
audio presente.
Cuando el conmutador se pone hacia la derecha, o en la posición OFF, el amplificador está en modo de control •
manual y se encenderá al pulsar el interruptor Standby/On del panel frontal siempre que no haya ningún cable de
accionador conectado.
NOTA: La función Audio Sense (Detección de audio) está desactivada y el conmutador Standby/On del panel frontal
está inactivado cuando hay un cable conectado al conector Trigger Input (Entrada de accionador).

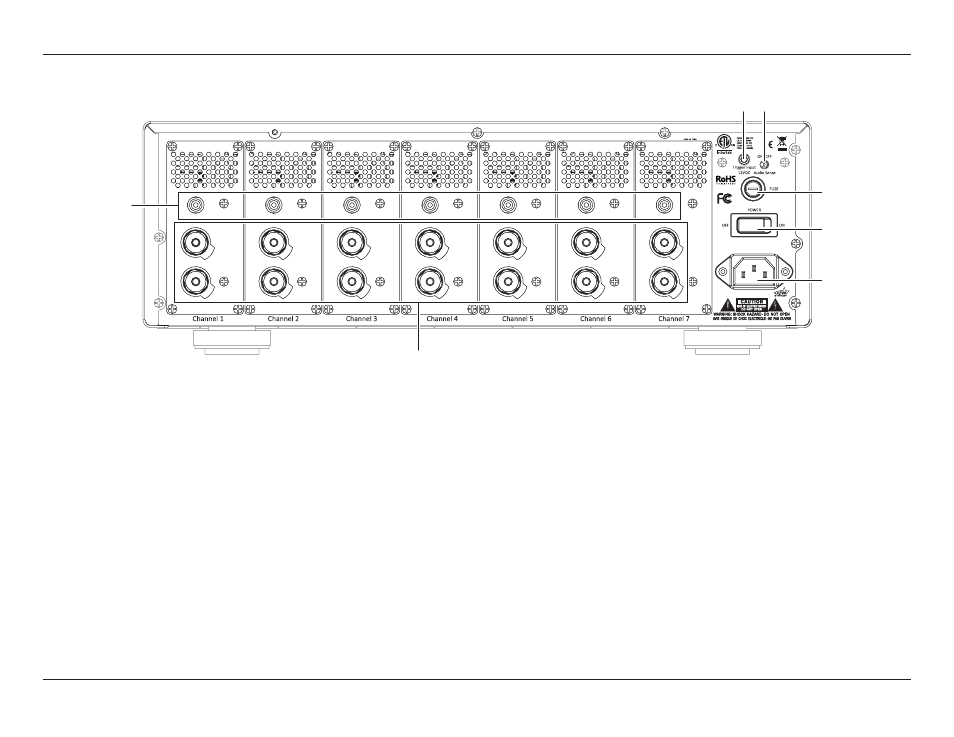

coneXioneS Del PAnel PoSTerior
3050166
100-120V/200-240V 50/60Hz
1200W
CAN ICES-3(B)/ NMB-3(B)
~
Conexiones de
entrada
Terminales de salida
Conector Trigger Input
(Entrada de accionador)
Interruptor de
alimentación
maestro
Receptáculo
del cable de
alimentación
de CA
Receptáculo de
fusibles
Conmutador Audio Sense
(Detección de audio)
