6.3.3 Conexión del segundo conductor de protección
Cuando así lo requiera la instalación, puede utilizar el terminal de toma a tierra para conectar un
segundo conductor de protección o como conexión equipotencial.

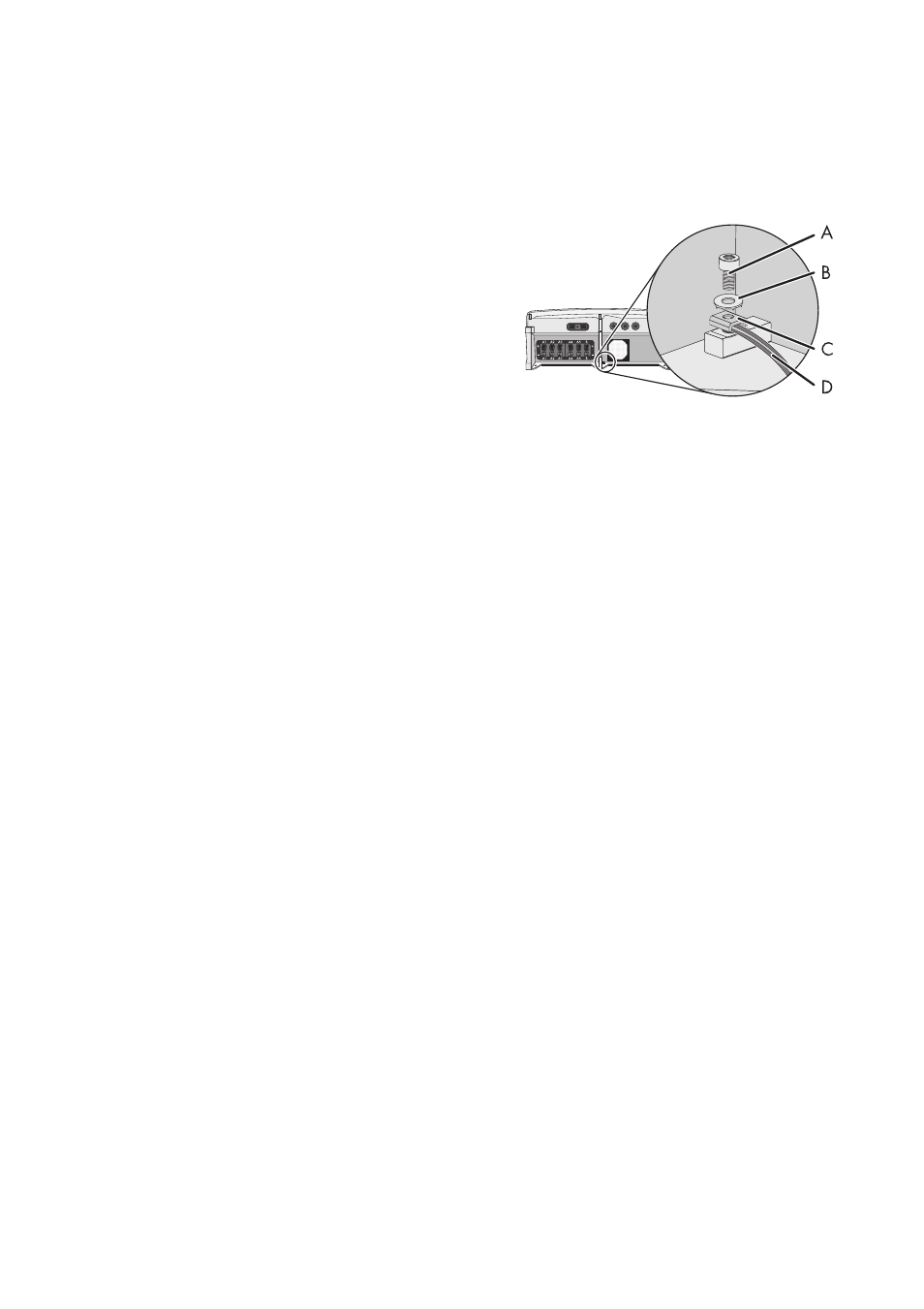

1. Extraiga de la bolsa adjunta la abrazadera, el
tornillo de cabeza cilíndrica M6 y la arandela de
cierre M6.
2. Conecte el cable de toma a tierra pelado (D) bajo
la abrazadera (C) (sección máx. conductor
16 mm²).
3. Atornille el borne (C):
– Introduzca la arandela de cierre en el tornillo.
Al hacerlo, el lado estriado de la arandela de
cierre debe apuntar a la cabeza del tornillo.
– Atornille a mano el tornillo (par de apriete:
6,0 Nm).
☑ Los dientes de la arandela de cierre se
presionan en la abrazadera. El cable de toma
a tierra está conectado a la carcasa.
