Conexión eléctrica SMA Solar Technology AG
32 STP20TLHE-IA-IES122222 Instrucciones de instalación
5. Compruebe que la configuración por países del inversor sea la correcta según el suplemento
suministrado con los ajustes de fábrica.
Si el inversor no está ajustado al registro de datos del país deseado, configure el registro
nacional mediante el interruptor giratorio, según se describe en el capítulo 6.5 “Configuración
del registro de datos del país y del idioma de la pantalla” (página 43).
6. Retire la cinta adhesiva de la abertura en la carcasa de CA.

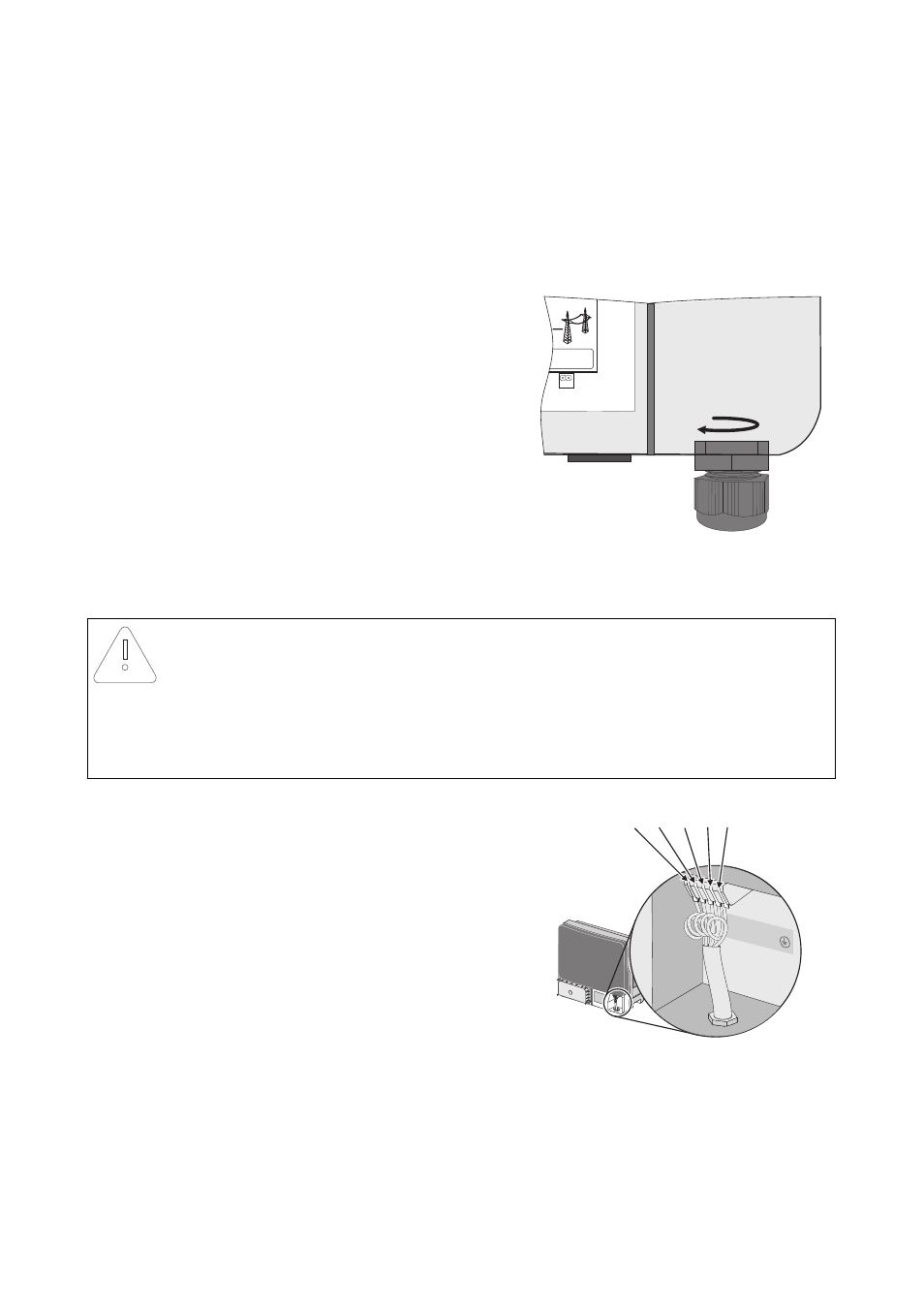

7. Introduzca desde el exterior el racor atornillado
para cables de CA en la abertura en la carcasa y
fíjela desde el interior con la contratuerca.
8. Introduzca los cables.
9. Abra los 5 bornes del borne de CA desplazándolos hacia arriba hasta el tope.
10. Conecte L1, L2, L3, N y el conductor de protección
(PE) al borne de CA conforme a la leyenda.
– El conductor PE debe medir 5 mm más que los
de L y N
– No invierta la conexión de L y N.
– El sentido de giro de L1, L2 y L3 no es relevante.
PRECAUCIÓN
Peligro de incendio al conectar 2 conductores
Si conecta 2 conductores a un borne, existe peligro de sobrecalentamiento o de incendio
debido a un mal contacto eléctrico.
• No conecte más de un conductor por borne.
L1 L2 L3 N
N PE L3 L1 L2
